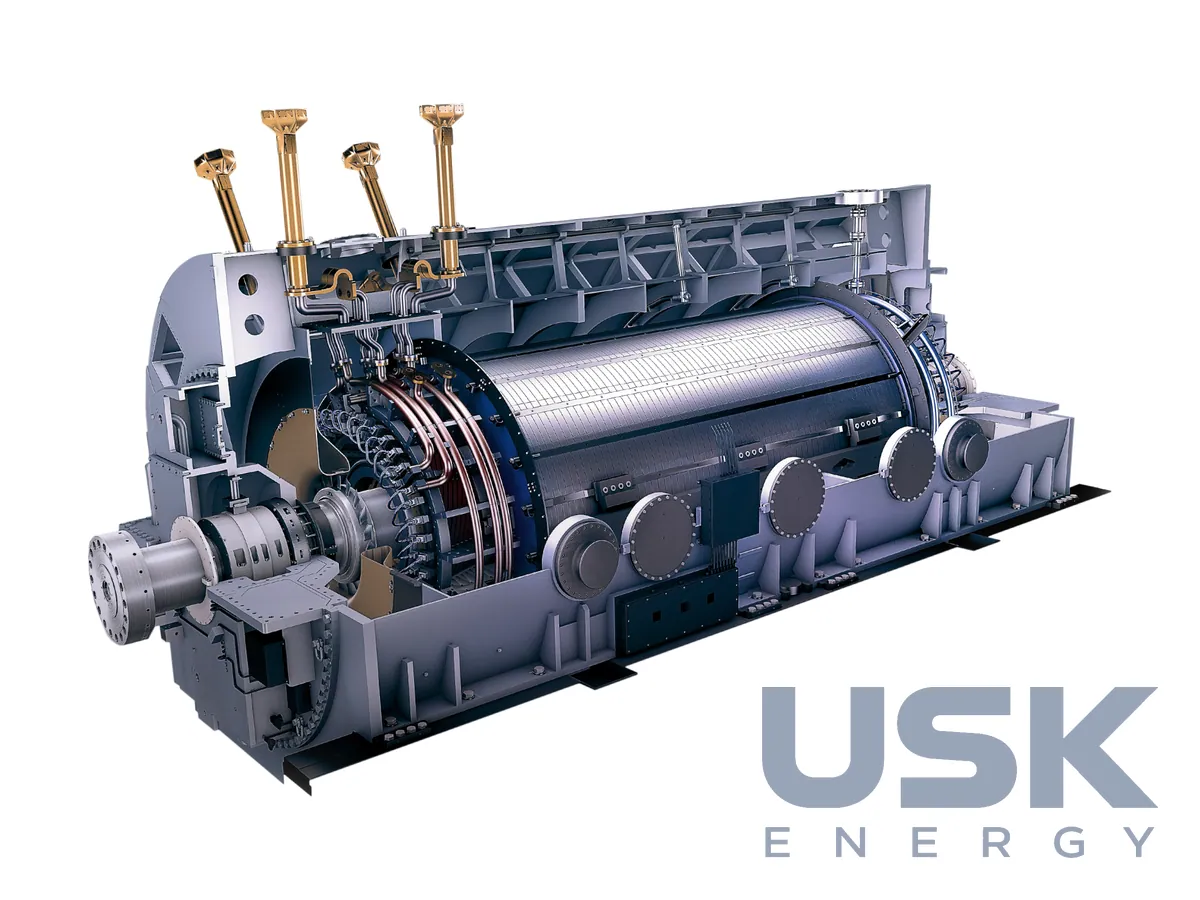

Siemens Energy SGen-3000W — турбогенератор 540–1300 МВА з водневим і водяним охолодженням
SGen-3000W — серія великих двополюсних турбогенераторів Siemens Energy на 540–1300 МВА для парових і газових електростанцій. Обмотку статора охолоджує вода, ротор і активну сталь охолоджує водень. Серія завершує модульну лінійку SGen і може працювати з турбінами інших виробників.
- Повна потужність
- 540–1300 МВА (SGen5-3000W 50 Гц і SGen6-3000W 60 Гц — до 1300 МВА)
- Напруга статора
- до 27 кВ (50 Гц) / до 26 кВ (60 Гц)
- ККД
- до 99 %
- cos φ
- 0,80 (50 Гц) / 0,85 (60 Гц)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SGen-3000W займає верхній щабель лінійки SGen, де потужність уже вимагає водневого охолодження. Концепція «будівельних блоків» зберігається, і багато компонентів та вузлів генератор ділить з іншими машинами портфеля, тож запасні частини легше знайти. Осердя статора збирають так само, як у решти генераторів виробника. SGen5-3000W для 50 Гц видає до 1300 МВА за коефіцієнта потужності 0,8 і напруги статора до 27 кВ, маса до 425 т. SGen6-3000W для 60 Гц розраховано на ті самі 1300 МВА за 0,85 і до 26 кВ, маса до 390 т. ККД сягає 99 %, ізоляція MICALASTIC® класу F.
Стрижні обмотки статора мають порожнисті провідники з нержавкої сталі для водяного охолодження. Вода в замкненому контурі не контактує з міддю, тому контур малочутливий до хімічного складу води. Вентиляцію виконує одноступеневий осесиметричний вентилятор, ротор і статор охолоджуються радіально. Газоохолоджувачі вбудовано в корпус, до них зручно підійти під час обслуговування. Ущільнення валу сальникового типу, малообслуговувані й перевірені експлуатацією. Доступ до генератора для огляду та сервісу передбачено без складних демонтажних робіт, а екологічні вимоги та індивідуальні умови замовника враховують під час проєктування.
Ротор витримує 10 000 циклів пуску-зупинки за строк служби без виймання. Навантаження на фундамент приблизно на 15 % нижчі, вібрація відповідає зоні A за ISO. Конструкція допускає високі швидкості набору й скидання навантаження та часті пуски за низьких термомеханічних напружень в обмотці статора, тому машина добре почувається в мережі з нерівномірним графіком. На майданчик генератор приїжджає з установленими ротором і охолоджувачами. У комплекті навісна статична система збудження, автоматизовані допоміжні системи з резервуванням і пакети цифрового моніторингу стану.
Генератор ставлять на великі паросилові блоки, зокрема зі схемою парової надбудови, на газотурбінні електростанції простого й комбінованого циклу в піковому, напівпіковому та базовому режимах, на когенераційні об'єкти. Приклад — блок Fortuna у Дюссельдорфі, де SGen5-3000W на 608 МВА, 21 кВ, 50 Гц працює в складі ПГУ SCC5-8000H з ККД близько 61,5 %.
Технічні характеристики
| Повна потужність | 540–1300 МВА (SGen5-3000W 50 Гц і SGen6-3000W 60 Гц — до 1300 МВА) |
|---|---|
| Напруга статора | до 27 кВ (50 Гц) / до 26 кВ (60 Гц) |
| ККД | до 99 % |
| cos φ | 0,80 (50 Гц) / 0,85 (60 Гц) |
| Охолодження | статор — вода (порожнисті провідники з нержавкої сталі), ротор і осердя — водень |
| Ізоляція | клас F, MICALASTIC® |
| Маса | до 425 т (50 Гц) / 390 т (60 Гц) |
| Ресурс ротора | 10 000 пусків-зупинок без виймання ротора |
| Фундаментні навантаження | ≈ на 15 % нижчі |
| Вібрація | зона A за ISO |
Запит ціни та строку поставки
Siemens Energy SGen-3000W — турбогенератор 540–1300 МВА з водневим і водяним охолодженням, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 00 |
| Митний тариф КНР | 8501 64 10 00 (750 кВА–350 МВА) 8501 64 20 00 (350–665 МВА) 8501 64 30 00 (>665 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність і напруга SGen-3000W?
Виконання SGen5-3000W для 50 Гц видає до 1300 МВА за напруги статора до 27 кВ. SGen6-3000W для 60 Гц розраховано на 1300 МВА та до 26 кВ.
Як охолоджується генератор SGen-3000W?
Обмотка статора охолоджується водою через порожнисті провідники з нержавкої сталі. Ротор і активна сталь охолоджуються воднем.
Чи можна поєднати SGen-3000W з турбіною іншого виробника?
Так, генератор поєднують і з турбінами інших виробників. Він підходить для паросилових блоків і ГТУ простого та комбінованого циклу.
