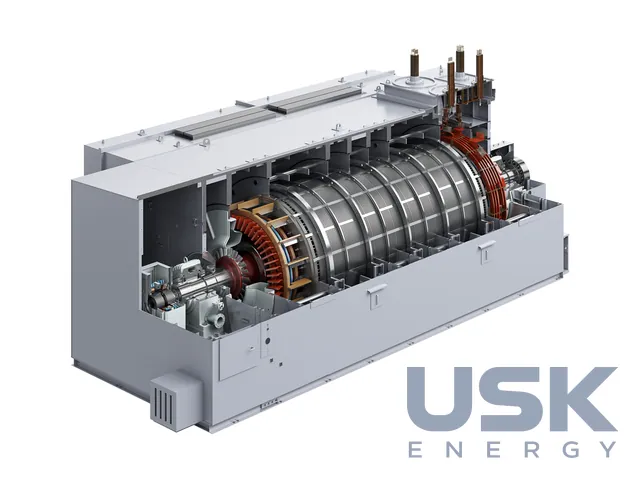

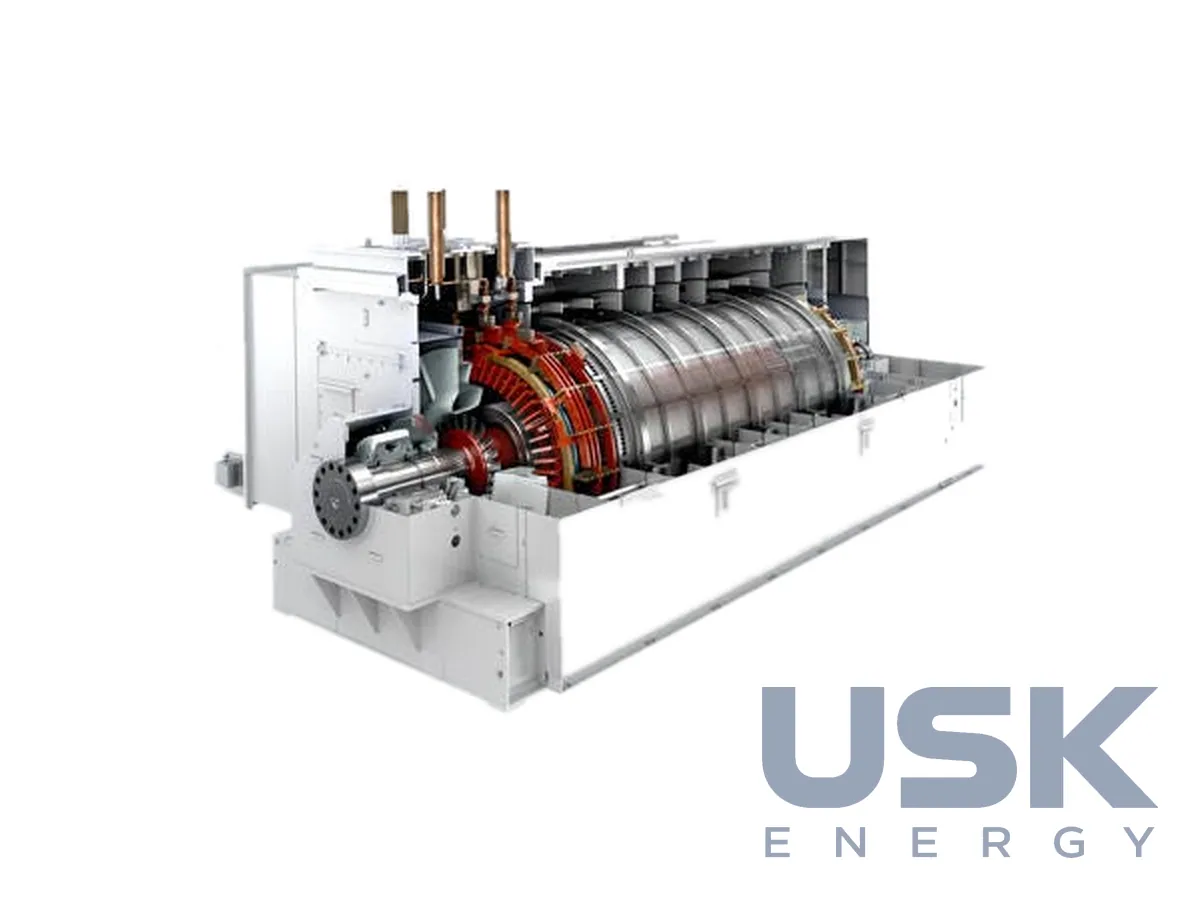

Siemens Energy SGen-100A / SGen-1000A — турбогенератори з повітряним охолодженням 25–370 МВА
SGen-100A та SGen-1000A — серії синхронних турбогенераторів Siemens Energy з повітряним охолодженням на 25–370 МВА для парових і газових турбін. SGen-100A випускають у дво- та чотириполюсному виконанні, SGen-1000A є двополюсною машиною на 180–370 МВА для великих станцій. ККД сягає 98,9 %, водневе господарство станції не потрібне.
- Повна потужність
- SGen-100A: 25–370 МВА; SGen-1000A: 180–370 МВА
- Напруга статора
- SGen-100A: 6,3–15,75 кВ; SGen-1000A: 10,5–20 кВ
- Частота
- 50 Гц (SGen5) / 60 Гц (SGen6)
- Кількість полюсів
- 2 (SGen-100A також 4-полюсний)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія SGen-100A охоплює повну потужність 25–370 МВА за напруги статора 6,3–15,75 кВ. Її виконують двополюсною та чотириполюсною. SGen-1000A має лише два полюси, розрахована на 180–370 МВА та 10,5–20 кВ і орієнтована на великі електростанції енергокомпаній. Обидві серії випускають для 50 Гц з позначенням SGen5 і для 60 Гц з позначенням SGen6, розрахунковий коефіцієнт потужності становить 0,80 і 0,85 відповідно.
Обидві серії оптимізовано для промислового застосування та безперервної роботи у важких умовах. Охолодження повністю повітряне. Обмотку ротора продуває прямий радіальний потік повітря, тому станції не потрібні водневі системи, газове господарство та пов'язані з ними заходи безпеки. Збудження замовник обирає сам, безщіткове або статичне.
Обмотку статора ізолюють системою MICALASTIC® за технологією глобального вакуумно-нагнітального просочення (GVPI) класу нагрівостійкості F. З 1988 року за цією технологією виготовлено понад 1700 статорних обмоток турбогенераторів сумарною потужністю понад 240 000 МВА, показник безвідмовності перевищує 99,9 %. Просочення щільно консолідує обмотку й водночас залишає їй можливість осьового теплового розширення. Вібраційне іскріння та пазові розряди усуваються, переклинювати пази й підтягувати лобові частини не доводиться, осердя статора не потребує обслуговування. SGen-1000A розраховано на 10 000 циклів пуску-зупинки за строк служби.
Базове виконання відповідає стандартам IEC та IEEE/ANSI. Генератори працюють на паросилових і парогазових електростанціях, ТЕЦ і промислових станціях, у складі ГТУ простого та комбінованого циклу в піковому, напівпіковому й базовому режимах. У нафтогазовій галузі їх ставлять на суходолі та на шельфі, зокрема у вибухозахищеному виконанні.
Окремий напрям становить заміна застарілих генераторів з водяним, водневим або повітряним охолодженням у наявному фундаменті (Footprint™ replacement). Машину також експлуатують як синхронний компенсатор для стабілізації частоти та напруги мережі.
Технічні характеристики
| Повна потужність | SGen-100A: 25–370 МВА; SGen-1000A: 180–370 МВА |
|---|---|
| Напруга статора | SGen-100A: 6,3–15,75 кВ; SGen-1000A: 10,5–20 кВ |
| Частота | 50 Гц (SGen5) / 60 Гц (SGen6) |
| Кількість полюсів | 2 (SGen-100A також 4-полюсний) |
| ККД | до 98,9 % |
| cos φ | 0,80 (50 Гц) / 0,85 (60 Гц) |
| Охолодження | повітряне, пряме радіальне охолодження обмотки ротора |
| Ізоляція | MICALASTIC® (GVPI), клас F |
| Збудження | безщіткове або статичне |
| Ресурс SGen-1000A | 10 000 пусків-зупинок |
| Стандарти | IEC, IEEE/ANSI |
Запит ціни та строку поставки
Siemens Energy SGen-100A / SGen-1000A — турбогенератори з повітряним охолодженням 25–370 МВА, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 00 |
| Митний тариф КНР | 8501 64 10 00 (750 кВА–350 МВА) 8501 64 20 00 (350–665 МВА) 8501 64 30 00 (>665 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають генератори SGen-100A та SGen-1000A?
SGen-100A охоплює 25–370 МВА за напруги статора 6,3–15,75 кВ. SGen-1000A розраховано на 180–370 МВА та 10,5–20 кВ.
Чи потрібна воднева система для генераторів SGen-1000A?
Ні, охолодження повністю повітряне, з прямим радіальним охолодженням обмотки ротора. Станція обходиться без водневого господарства.
Яким стандартам відповідає базове виконання та який клас ізоляції?
Базове виконання відповідає стандартам IEC та IEEE/ANSI. Ізоляція статора MICALASTIC® виконана за технологією GVPI класу F.
