Horstmann Wega 1 / 1 V / 2 / 2 V / T1 / Rail — вбудовані системи індикації напруги (VDIS) за IEC 62271-213
Wega — вбудовані системи індикації напруги Horstmann за IEC 62271-213:2021 для комірок КРУ середньої напруги від 1 кВ. Вони пофазно показують наявність напруги на кабельних приєднаннях, живляться від вимірювального сигналу і мають інтерфейс LRM для фазування.
- Стандарт
- IEC 62271-213:2021, IEC 61243-5 (контроль струму в індикаторі, без періодичних перевірок)
- Номінальна напруга
- від 1 кВ (Wega T1: 1–52 кВ)
- Частота
- 50–60 Гц
- Поріг індикації «напруга є»
- 0,1–0,45 Un (Wega Rail: 17–78 % Un)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серію вбудованих систем індикації напруги Wega (Voltage Detecting and Indicating Systems, VDIS) Horstmann оновив під стандарт IEC 62271-213:2021. Індикатор монтують у лицьову панель комірки КРУ, і він пофазно показує наявність або відсутність напруги на кабельних приєднаннях. Перевірка відсутності напруги перед роботами обов'язкова за правилами охорони праці. Нова серія зберегла електричні властивості попередньої, тож перехід на неї простий.
Сигнал знімається з ємнісного дільника комірки, від нього ж живиться РК-дисплей, допоміжне джерело не потрібне. Дисплей розрізняє чотири стани. «Напруга є» відображається за порогу 0,1–0,45 Un. Стан «вбудовану перевірку пройдено» означає, що струм через індикатор відповідає вимогам контролю IEC 61243-5 та IEC 62271-213, тому періодичні перевірки не потрібні. «Сигнал завеликий» вказує на неправильно дібраний конденсатор або замикання на землю, а «напруги немає» з'являється за напруги менше 0,1 Un. Пофазно індикується й перенапруга, кнопка перевірки дає змогу протестувати дисплей у знеструмленій комірці.
На лицьовій панелі розміщено повний інтерфейс LRM, тобто три вимірювальні гнізда з кроком 14 мм і гніздо землі для фазування приладами Orion 3.1/M1. За новим стандартом у вбудованих системах допускаються лише низькоомні інтерфейси LRM. Розв'язаний вихід передає сигнал напруги на спрямовані індикатори КЗ Sigma та ComPass.

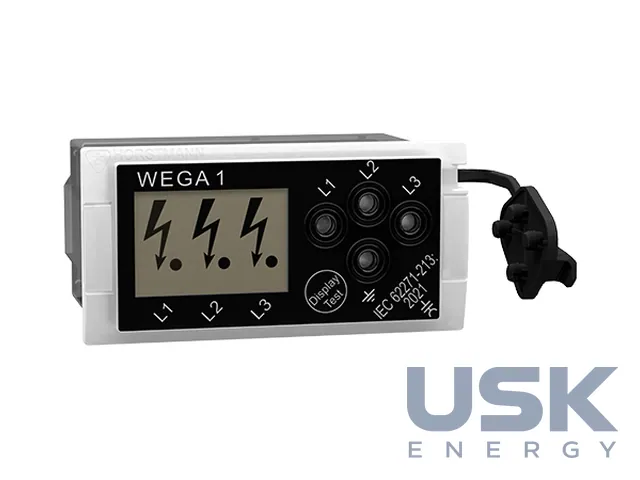

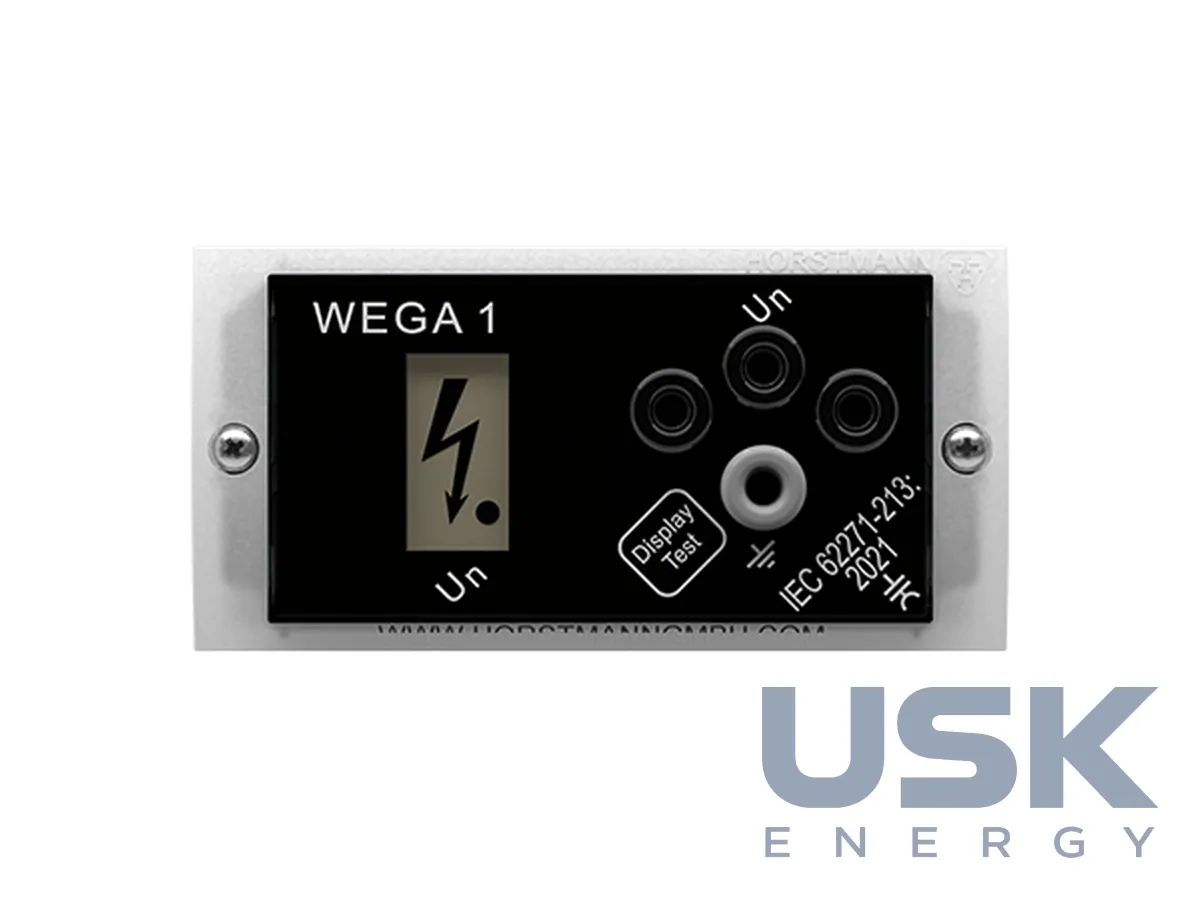

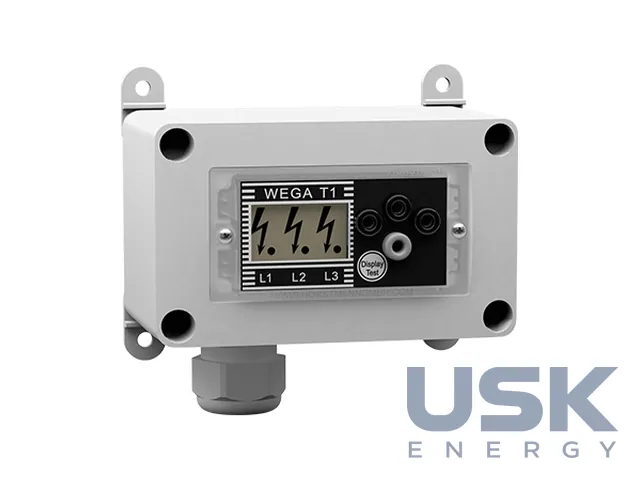

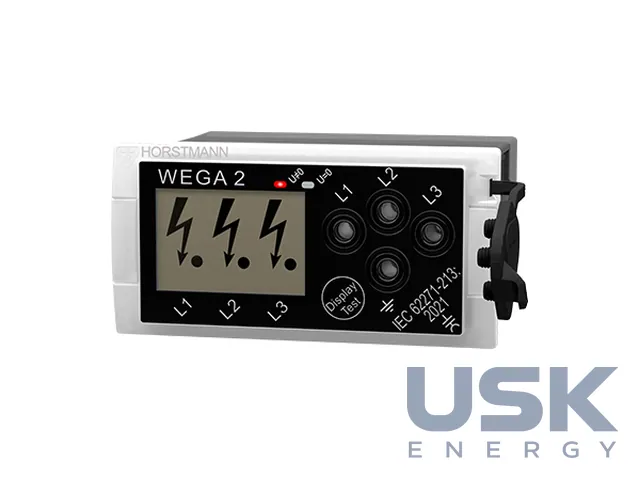

Wega 1 виконано як базовий індикатор глибиною 20 мм. Wega 1 V має поворотні перемикачі на задній стороні для пофазного підстроювання ємності. Wega 2 і Wega 2 V додають два незалежні релейні контакти для телесигналізації та блокувань, глибина Wega 2 становить 48 мм, а у 2 V доступно до 15 значень налаштовуваної ємності. Wega T1 і T1 vario призначені для ізольованих трансформаторів СН з кутовими роз'ємами Euromold і Pfisterer на номінальну напругу 1–52 кВ. Серія Wega Rail (1 R1, 1 R2, 2 R1, 2 R2) охоплює одно- і двофазні системи для КРУ тягових підстанцій із порогом 17–78 % Un.

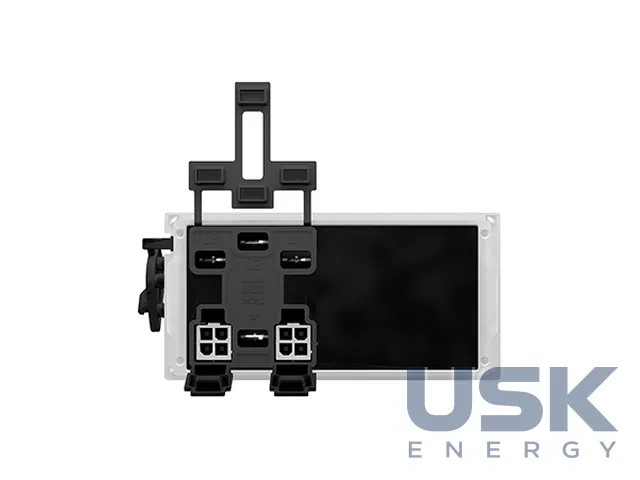

Монтаж виконується без інструмента. До ємнісного дільника індикатор приєднують плоскими штекерами або компактними роз'ємами AMP, кабелі до індикаторів КЗ Horstmann мають роз'єми AMP. Електроніку повністю залито компаундом, корпус із полікарбонату має ступінь захисту IP54 і працює за температури −40…+75 °C, частота мережі 50–60 Гц.
Технічні характеристики
| Стандарт | IEC 62271-213:2021, IEC 61243-5 (контроль струму в індикаторі, без періодичних перевірок) |
|---|---|
| Номінальна напруга | від 1 кВ (Wega T1: 1–52 кВ) |
| Частота | 50–60 Гц |
| Поріг індикації «напруга є» | 0,1–0,45 Un (Wega Rail: 17–78 % Un) |
| Інтерфейс | 3 гнізда LRM (крок 14 мм) + гніздо землі; для Orion 3.1 / M1 |
| Wega 2 / 2 V | 2 незалежні релейні контакти (телесигналізація, блокування) |
| Wega 1 V / 2 V | поворотні перемикачі налаштування ємності (2 V — до 15 значень) |
| Живлення | від вимірювального сигналу, без зовнішнього джерела |
| Корпус | полікарбонат IP54, −40…+75 °C, глибина 20 мм (Wega 2 — 48 мм) |
Запит ціни та строку поставки
Horstmann Wega 1 / 1 V / 2 / 2 V / T1 / Rail — вбудовані системи індикації напруги (VDIS) за IEC 62271-213, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яким стандартам відповідає серія Wega?
Нова серія Wega виконана за IEC 62271-213:2021, вбудований контроль струму відповідає вимогам IEC 61243-5 та IEC 62271-213. Тому періодичні повторні перевірки індикатора не потрібні.
Яке виконання Wega обрати для телесигналізації і блокувань?
Потрібні Wega 2 або Wega 2 V з двома незалежними релейними контактами. У Wega 2 V є ще поворотні перемикачі на 15 значень ємності.
Чи підходить Wega для трансформаторів і тягових підстанцій?
Для ізольованих трансформаторів СН з роз'ємами Euromold і Pfisterer випускаються Wega T1 і T1 vario на 1–52 кВ. Для КРУ тягових підстанцій є серія Wega Rail з порогом 17–78 % Un.
