Horstmann Sirius / Comet / FL-I — однополюсні покажчики напруги 6–30 кВ за IEC 61243-1
Однополюсні ємнісні покажчики напруги Horstmann Sirius, Comet і FL-I на 6–30 кВ за IEC 61243-1 категорії S. Ними визначають наявність або відсутність робочої напруги на струмовідних частинах установок середньої напруги перед заземленням.
- Стандарт
- IEC 61243-1 (VDE 0682-411), категорія S
- Номінальні напруги
- 6, 10, 20, 30 кВ; 10–20 кВ (перемикані)
- Sirius CL-I / CL-A
- вбудований самотест; індикація світлова або світлова і звукова; внутр./зовн.
- Sirius CF-I
- без батарей, 3 червоні світлодіоди
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

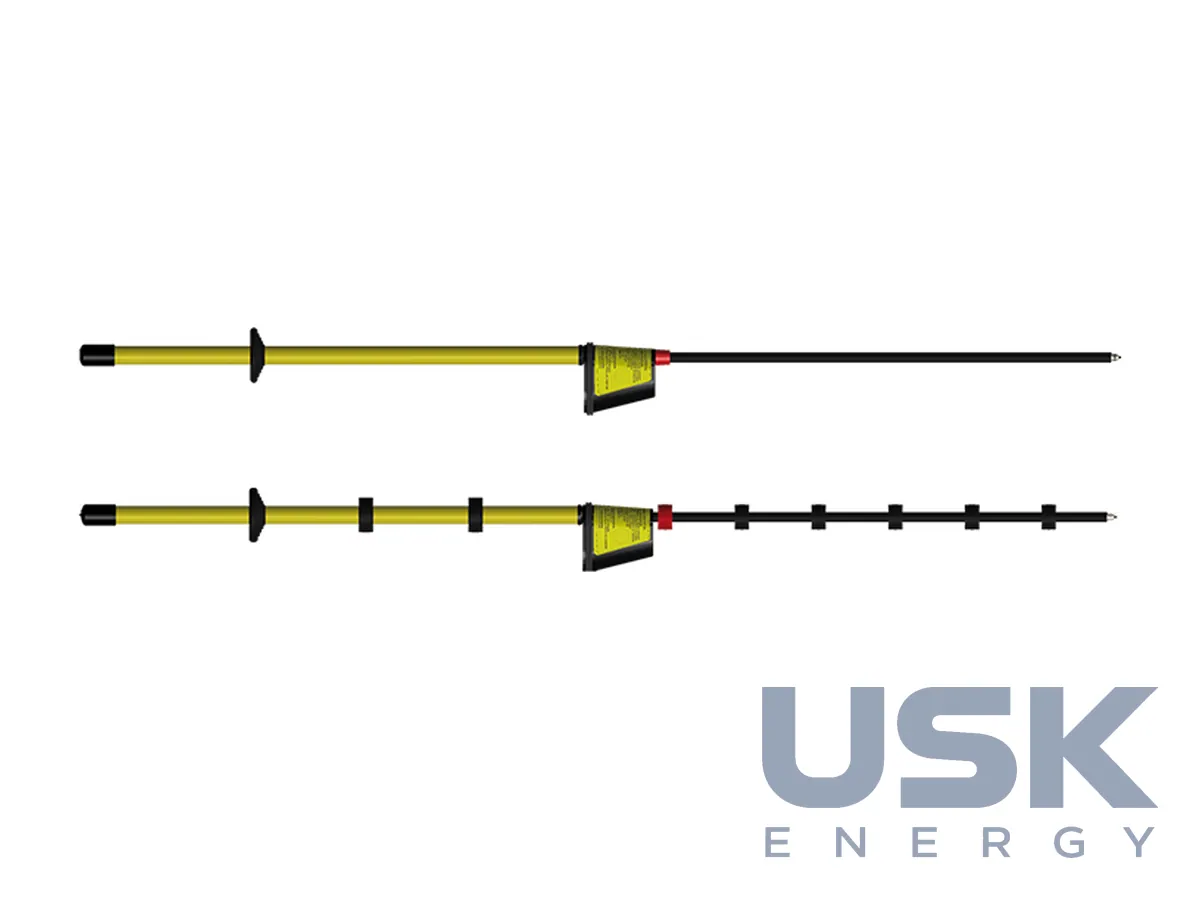

Sirius, Comet і FL-I належать до однополюсних ємнісних покажчиків напруги на ізолювальній штанзі. Перевірка відсутності напруги покажчиком є обов'язковим етапом підготовки робочого місця перед накладанням заземлення. Прилади виконано за IEC 61243-1 (VDE 0682-411) категорії S, індикація однозначна, «напруга є» або «напруги немає».

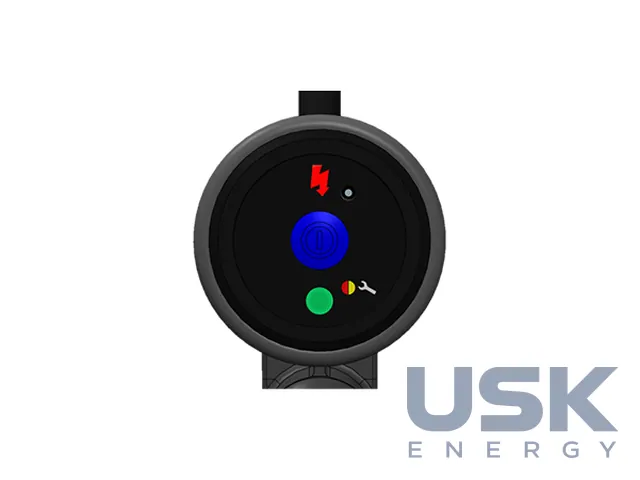

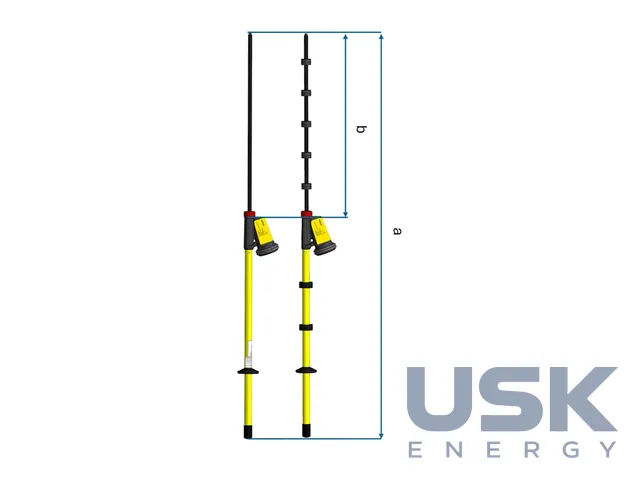

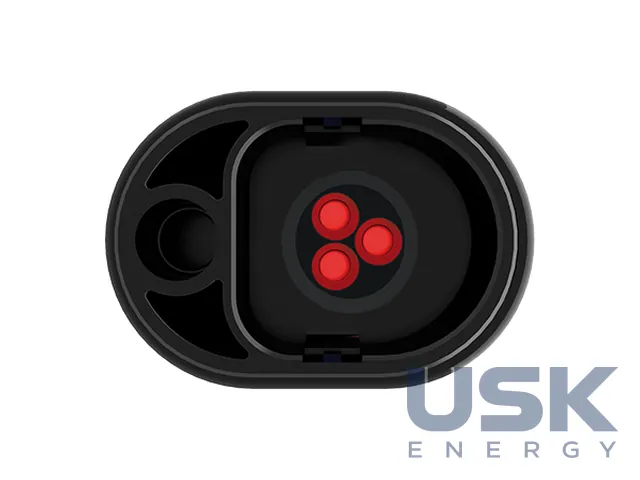

Нова серія Sirius орієнтована на щоденну роботу монтерів. Контактний електрод має оновлену конструкцію і тримає контакт у різних умовах, світлодіод показує готовність, штекерне з'єднання HHH пришвидшує збирання приладу. Sirius CL-I призначено для приміщень, CL-A для зовнішнього застосування, індикація світлова або світлова і звукова, вбудований самотест перевіряє прилад перед кожним застосуванням. Sirius CF-I працює без батарей, має три червоні світлодіоди, ударостійкий, з тривалим строком служби і розрахований на сухі приміщення. Готуються до випуску вкорочені (CK) і перемикані (CS) моделі. Номінальні напруги 6, 10, 20 і 30 кВ, є перемикане виконання 10–20 кВ. Повна довжина становить 1280–1580 мм, глибина занурення 500–800 мм.
Серія Comet включає BL-I/BL-A, перемикані BS-I/BS-A і вкорочені BK-I/BK-A. Самотест у них повний, перевіряється все коло разом із контактним електродом. Індикація світлова (червоний і зелений світлодіоди) або світлова і звукова. Є виконання для приміщень із сухими умовами і для роботи просто неба в сухих і вологих умовах.
FL-I простіший за інші. Власного джерела живлення в нього немає, отже немає й самотесту, тому перед застосуванням його перевіряють на завідомо струмовідній частині. FL-I випускається на 6, 10 і 20 кВ з індикацією трьома червоними світлодіодами.
Прилади з батареями живляться від двох літієвих елементів, ресурс яких становить 6 років за 10 циклів на добу і 230 робочих днів на рік. Робоча частота 50 Гц, на замовлення 60 Гц, температура −25…+70 °C, кліматичні класи N і W. У комплект входять подовжувач рукоятки, контактний наконечник, гак і сумка. Покажчики підлягають обов'язковій періодичній перевірці раз на 6 років за DGUV Vorschrift 3.
Технічні характеристики
| Стандарт | IEC 61243-1 (VDE 0682-411), категорія S |
|---|---|
| Номінальні напруги | 6, 10, 20, 30 кВ; 10–20 кВ (перемикані) |
| Sirius CL-I / CL-A | вбудований самотест; індикація світлова або світлова і звукова; внутр./зовн. |
| Sirius CF-I | без батарей, 3 червоні світлодіоди |
| Comet BL / BS / BK | із самотестом (повна перевірка кола з електродом); BS — перемиканий; BK — вкорочений |
| FL-I | без батарей і самотесту; 6, 10, 20 кВ |
| Живлення | 2 літієві елементи, 6 років (10 циклів/добу, 230 днів/рік) |
| Частота | 50 Гц (опція 60 Гц) |
| Температура | −25…+70 °C, кліматичні класи N і W |
Запит ціни та строку поставки
Horstmann Sirius / Comet / FL-I — однополюсні покажчики напруги 6–30 кВ за IEC 61243-1, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускаються покажчики Sirius і Comet?
Номінальні напруги 6, 10, 20 і 30 кВ, є перемикане виконання 10–20 кВ. FL-I випускається на 6, 10 і 20 кВ.
Чим FL-I відрізняється від Sirius і Comet?
FL-I не має джерела живлення і самотесту, тому перед роботою його перевіряють на завідомо струмовідній частині. Sirius CL і Comet мають вбудований самотест.
Чи можна працювати цими покажчиками просто неба?
Так, для зовнішнього застосування є Sirius CL-A і виконання Comet для сухих і вологих умов. Робоча температура −25…+70 °C, кліматичні класи N і W.
