Horstmann — переносні заземлення (одно- і трифазні, шини КЗ), фіксовані точки і затискачі за IEC 61230
Переносні заземлення Horstmann за IEC 61230 охоплюють однофазні й трифазні пристрої, шини закорочування, фіксовані точки і затискачі для установок змінного струму середньої напруги. Однофазні проводи мають перерізи 25–150 мм², шини КЗ витримують до 55,9 кА протягом 1 с. Їх застосовують під час підготовки робочого місця на відключених трансформаторах і КРП.
- Стандарт
- IEC 61230 (VDE 0683-100)
- Однофазні
- Cu 25–150 мм², Ir 4,9–29,6 кА / 1 с, довжина 0,8–5 м, наконечники Ø 13 мм
- Трифазні
- 3 проводи КЗ + провід заземлення, прозорий литий з'єднувач із датчиком температури і QR-кодом
- Шини КЗ
- 40×10 і 60×8 мм, довжина 560–1000 мм, Ir 45,9–55,9 кА / 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Тимчасове заземлення і закорочування відключених частин установки захищає персонал від небезпечної напруги та електричної дуги, якщо напругу помилково подадуть знову. Цей захід обов'язковий під час підготовки робочого місця. Horstmann випускає для нього переносні пристрої заземлення і закорочування, а також фіксовані точки приєднання і затискачі для установок змінного струму СН. Конструкції відповідають IEC 61230 (VDE 0683-100).
Однофазний пристрій складається з гнучкого високопровідного мідного проводу в прозорій ізоляції з наконечниками з отвором 13 мм на обох кінцях. До них кріплять будь-які затискачі, фазний з одного боку і заземлювальний з іншого. Такі пристрої заземлюють окремі провідники в установках низької та середньої напруги. Типоряд охоплює номінальні струми Ir від 4,9 до 29,6 кА протягом 1 с і довжини 0,8–5 м.

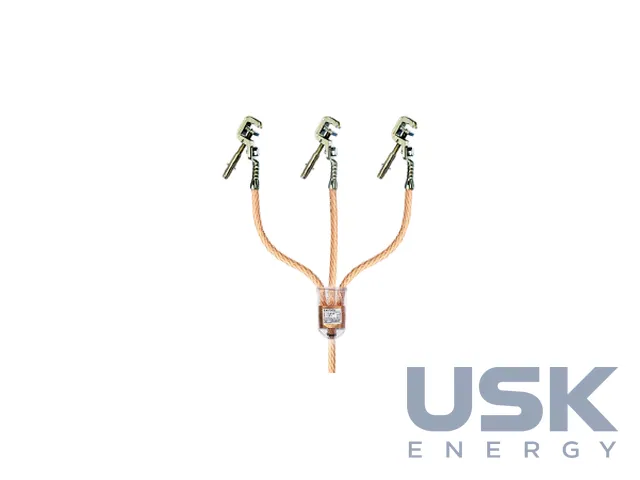

Трифазний пристрій має три проводи закорочування і провід заземлення, з'єднані литим прозорим з'єднувачем, через який стан з'єднання видно постійно. У з'єднувач вбудовано термоіндикатор, що незворотно змінює колір після великого струму КЗ, і QR-код з посиланням на інструкцію для смартфона. Усі три фази заземлюються за одну операцію, це економить час під час обслуговування трансформаторів і КРП і дає рівномірний розподіл струму. Шини закорочування перерізом 40×10 або 60×8 мм, довжиною 560–1000 мм і з міжфазною відстанню 210–450 мм мають три фазні затискачі та витримують 45,9–55,9 кА протягом 1 с.

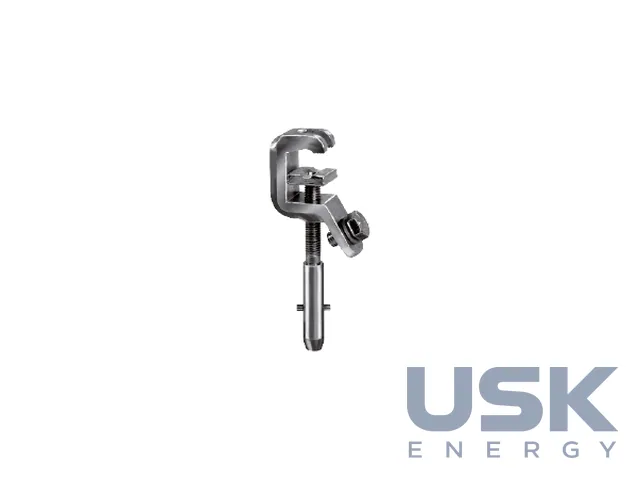

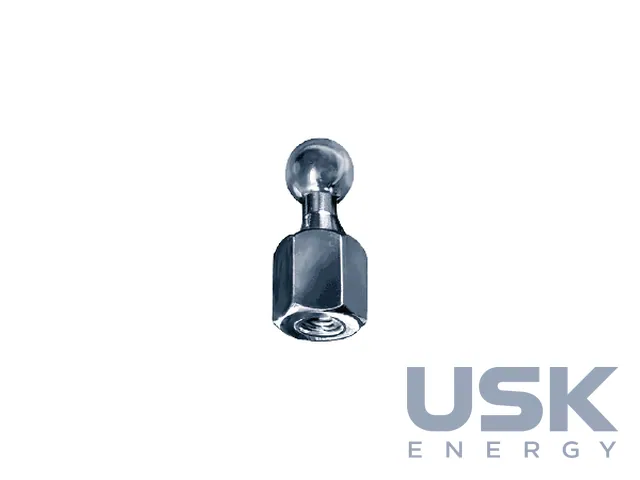

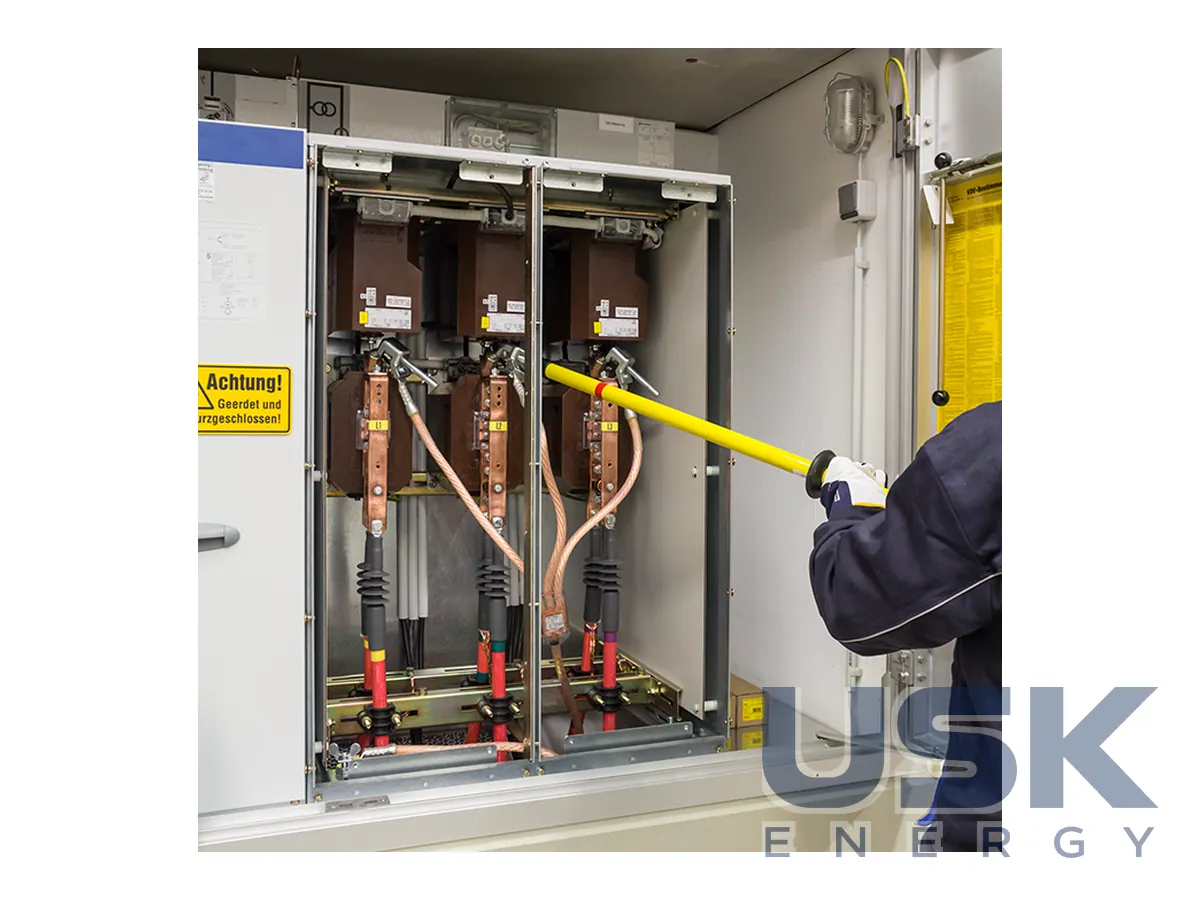

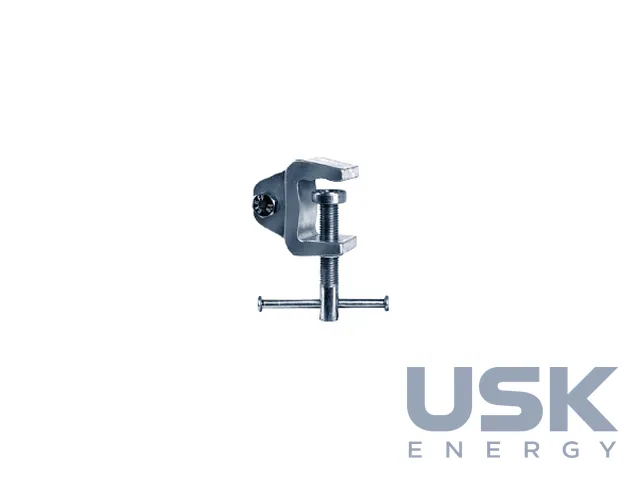

Порядок робіт стандартний. Спершу пристрій приєднують до заземлювача, потім ізолювальною штангою до фаз, знімають його у зворотному порядку. Для приєднання в комірках є фазні фіксовані точки, тобто кульові болти Ø 20 і 25 мм з лудженої міді E-Cu або CuCr з внутрішньою різьбою чи сталевою шпилькою на 13,8–29,6 кА/1 с, а також Т-подібні болти. Окремо постачають заземлювальні фіксовані точки (болти, приварні шпильки, гайки), затискачі для плоских шин із Т-рукояткою, баранцем або байонетом та універсальні латунні затискачі.
Пристрій добирають за способом заземлення нейтралі, тривалістю і номінальним струмом КЗ, ударним коефіцієнтом і потрібними точками приєднання. Довжину кабелю, кількість фаз і типи фіксованих точок можна замовити під конкретний об'єкт. Зі зменшеним перерізом проводу заземлення пристрої підходять для всіх мереж без глухого заземлення нейтралі за IEC 61230.
Технічні характеристики
| Стандарт | IEC 61230 (VDE 0683-100) |
|---|---|
| Однофазні | Cu 25–150 мм², Ir 4,9–29,6 кА / 1 с, довжина 0,8–5 м, наконечники Ø 13 мм |
| Трифазні | 3 проводи КЗ + провід заземлення, прозорий литий з'єднувач із датчиком температури і QR-кодом |
| Шини КЗ | 40×10 і 60×8 мм, довжина 560–1000 мм, Ir 45,9–55,9 кА / 1 с |
| Фіксовані точки | кульові болти Ø 20/25 мм (E-Cu/CuCr, луджені), Ir 13,8–29,6 кА / 1 с |
| Заземлювальні затискачі | для плоских шин 23/38 мм (CuNi), універсальні (латунь), Ir 18,7–29,7 кА / 1 с |
Запит ціни та строку поставки
Horstmann — переносні заземлення (одно- і трифазні, шини КЗ), фіксовані точки і затискачі за IEC 61230, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8544 42 90 00 |
|---|---|
| HS, 6 знаків | 8544 42 |
| CN (ЄС) | 8544 42 90 |
| HTSUS (США) | 8544 42 90 90 |
| Митний тариф КНР | 8544 42 19 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які струми КЗ витримують переносні заземлення Horstmann?
Однофазні пристрої розраховані на Ir від 4,9 до 29,6 кА протягом 1 с залежно від перерізу 25–150 мм². Шини закорочування витримують 45,9–55,9 кА протягом 1 с.
За яким стандартом виготовлено пристрої заземлення?
Пристрої відповідають IEC 61230 (VDE 0683-100). Зі зменшеним перерізом проводу заземлення їх застосовують у мережах без глухого заземлення нейтралі.
Як перевірити трифазний пристрій після КЗ?
У прозорому з'єднувачі є термоіндикатор, який незворотно змінює колір після великого струму КЗ. Через прозорий корпус також видно стан з'єднання проводів.
