COELME-EGIC VR2D — пантографний роз'єднувач 72,5–550 кВ
Пантографний роз'єднувач COELME-EGIC VR2D на 72,5–550 кВ, номінальний струм до 6000 А, струм термічної стійкості до 63 кА (3 с). Підключається до верхньої ошиновки, зокрема гнучкої.
- Номінальна напруга
- 72,5–550 кВ
- Номінальний струм
- до 6000 А
- Струм термічної стійкості
- до 63 кА (3 с)
- Застосування
- підключення до верхньої ошиновки, зокрема гнучкої
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

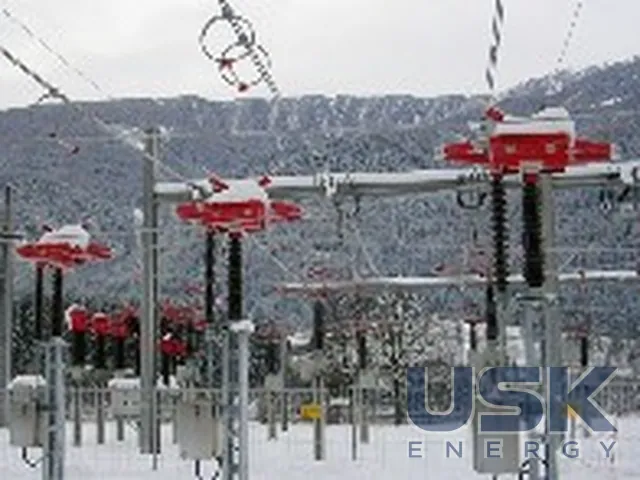

VR2D від COELME-EGIC належить до пантографних роз'єднувачів для ВРП 72,5–550 кВ. Номінальний струм до 6000 А, струм термічної стійкості до 63 кА протягом 3 с. Роз'єднувач підключається до верхньої ошиновки, у тому числі гнучкої, і ставиться під збірними шинами. Така схема скорочує площу ВРП, бо окремий роз'єднувач між шиною та приєднанням не потрібен, а комірку можна обслуговувати без відключення збірних шин. Компонування особливо зручне за гнучкої ошиновки, коли провід шини проходить над рядом апаратів і кожне приєднання знімається з нього своїм пантографом.

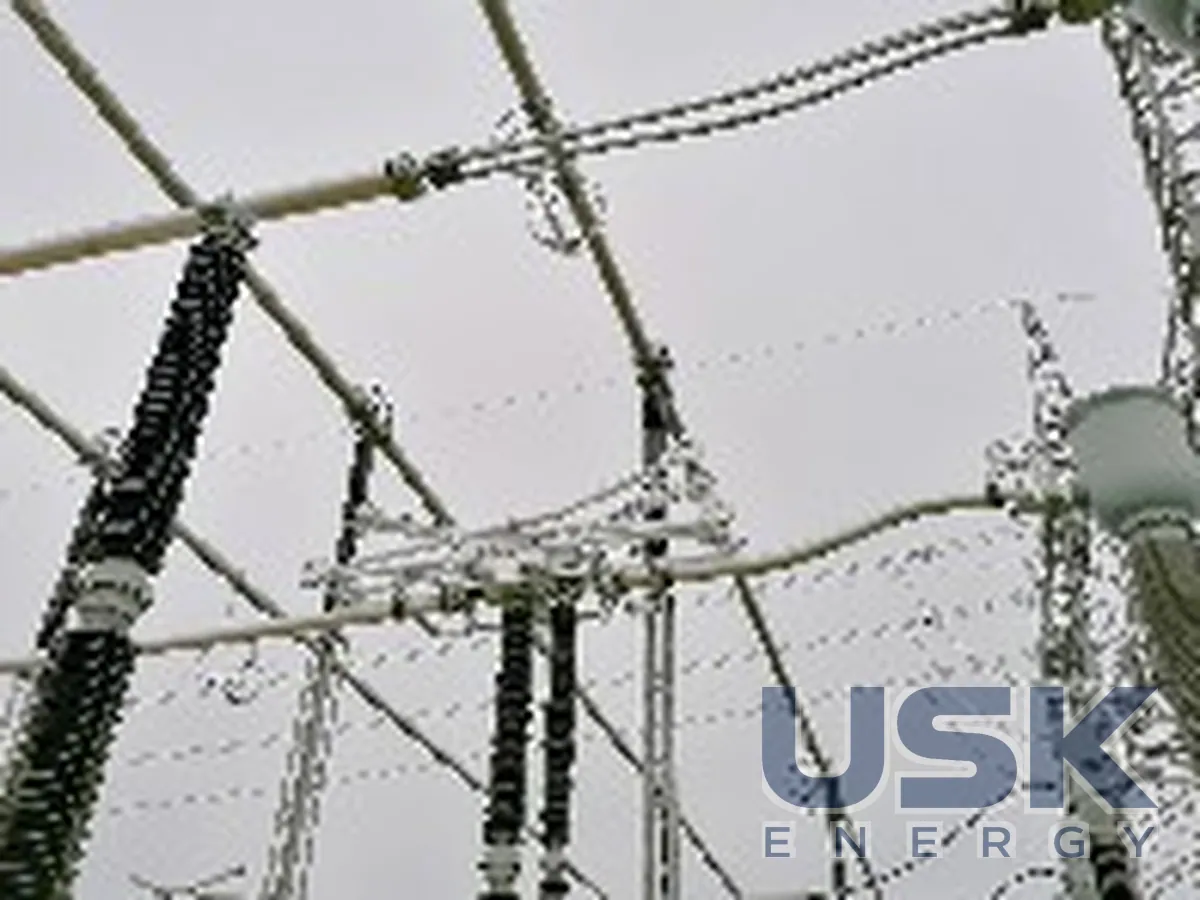

Принцип дії такий. З відкритого положення ізоляційна тяга обертається і через зубчасту передачу у верхній рамі рухає ножі. Нижні напівножі піднімаються разом і змикають губки верхніх напівножів на нерухомій контактній шині, закріпленій на верхній ошиновці. У кінцевому ввімкненому положенні рухома частина фіксується проходом через мертву точку, що виключає випадкове розмикання, наприклад під дією електродинамічних зусиль під час КЗ. У відключеному положенні напівножі складені і між контактом на шині та апаратом є видимий ізоляційний проміжок. Губки верхніх напівножів охоплюють контактну шину з двох боків, тому контакт замикається по всій ширині губок.
Три полюси оперуються одночасно одним приводом через механічні тяги між полюсами або окремим приводом на кожен полюс. Ізоляційні колони відповідають стандартам IEC або ANSI, за запитом можливі спеціальні висоти і довжини шляху витоку. Плоскі виводи ВН виконані за кресленням виробника. Кожен полюс стоїть під своєю фазою шин, тому полюси розташовують точно під відповідними проводами, а тяги між ними прокладають на рівні основи. Роз'єднувач відповідає чинним міжнародним стандартам IEC і ANSI і за потреби адаптується під специфікацію замовника, проєктування і виробництво ведуться за процедурами ISO 9001.
Серія має типові опції. Роз'єднувач можна оснастити пристроєм комутації струму перекидання шин за IEC 62271-102 (додаток B), а вбудований заземлювач пристроями комутації наведених струмів за IEC 62271-102 (додаток C). Перший пристрій потрібен під час переведення приєднання з однієї системи шин на іншу під навантаженням, другий, коли заземлювач вимикає наведений струм від сусіднього кола. Для роботи за сильної ожеледі до 20 мм є захисні екрани. Шарніри не потребують змащення протягом строку служби, і обслуговування металевих частин VR2D виконує сам рух апарата під час оперувань.
Пантограф вигідний на підстанціях з двома системами шин і на реконструкції, коли нову комірку треба вписати в наявну ошиновку без розширення ВРП. Під час підбору вказують напругу, струм, тип верхньої ошиновки (жорстка або гнучка), висоту підвісу шини над апаратом, потрібні опції і тип приводу. Точне положення контакту на шині погоджують з виробником на стадії проєкту.
Технічні характеристики
| Номінальна напруга | 72,5–550 кВ |
|---|---|
| Номінальний струм | до 6000 А |
| Струм термічної стійкості | до 63 кА (3 с) |
| Застосування | підключення до верхньої ошиновки, зокрема гнучкої |
Запит ціни та строку поставки
COELME-EGIC VR2D — пантографний роз'єднувач 72,5–550 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо ставити пантографний роз'єднувач?
Він скорочує площу ВРП і дає змогу обслуговувати комірку без відключення шин.
До якої ошиновки підключається VR2D?
До верхньої ошиновки, зокрема гнучкої, напівножі замикають коло на контакт верхньої шини.
Які номінальні параметри має VR2D?
Напруга 72,5–550 кВ, струм до 6000 А, струм термічної стійкості до 63 кА (3 с).
