COELME-EGIC VCB — вакуумний вимикач 72,5 кВ без елегазу

Опис

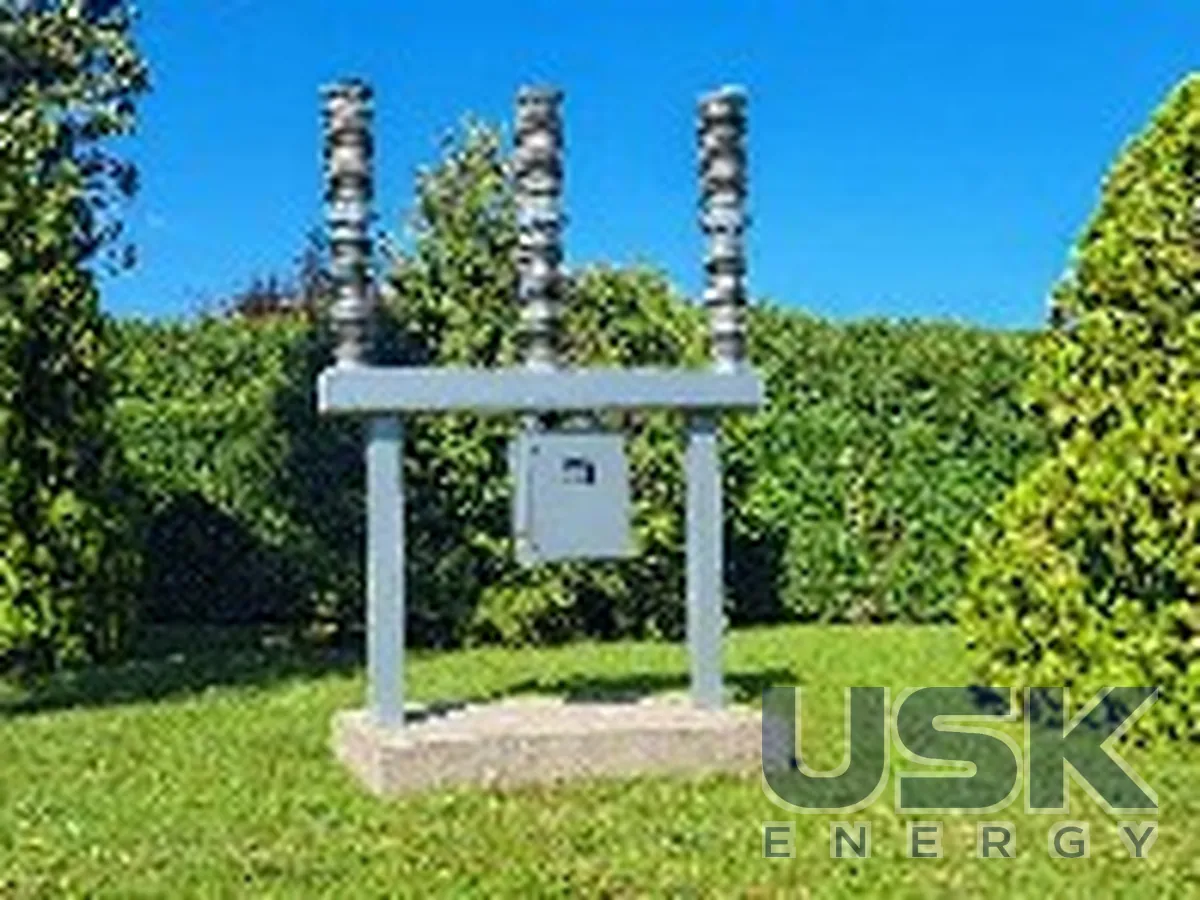

VCB від COELME-EGIC належить до колонкових (live tank) вакуумних вимикачів на 72,5 кВ, у яких немає фторовмісних газів. Номінальний струм до 2500 А, струм вимкнення КЗ 31,5 кА, струм термічної стійкості до 31,5 кА протягом 3 с, ємнісний струм вимкнення зарядних струмів ліній і кабелів до 125 А. Ізоляція виконана чистим повітрям під тиском 1 бар (надлишковий), без складних газових сумішей. У фазі експлуатації апарат не дає викидів з потенціалом глобального потепління, тож він вписується у вимоги щодо скорочення використання парникових газів у мережах.

Вимикач створений на базі залізничного апарата VSV, який COELME-EGIC виготовляє вже 15 років. Від нього VCB успадкував перевірену вакуумну дугогасну камеру і роботу за дуже низьких температур, конструкція спеціально розрахована на клас 72,5 кВ. Дуга гаситься у вакуумі, а повітря при 1 бар служить лише ізоляцією. Низький тиск заповнення спрощує поводження з газом, монтаж, обслуговування та контроль, не потрібні складні процедури збору і обліку елегазу. Камера має довгий ресурс і високу електричну зносостійкість.

Апарат відповідає класам M2, C2, E2 і S2. Клас M2 означає підвищену механічну зносостійкість, C2 низьку ймовірність повторних пробоїв при комутації ємнісних струмів, E2 підвищену електричну зносостійкість, S2 придатність для ліній. VCB відповідає IEC 62271-100 і стандартам ANSI, серед них IEEE C37.100.1 і IEEE C37.09. Таблиця каталогу нормує короткочасну витримувану напругу промислової частоти (1 хв), грозову імпульсну витримувану напругу (1,2/50 мкс), витримувану напругу зрізаної хвилі 452 кВ за ANSI C37.016, струм термічної стійкості з тривалістю та піком і сталу часу аперіодичної складової струму КЗ.

Конструкція компактна і оптимізована під встановлення на ВРП, монтаж і сервіс прості. Вимикач розрахований на роботу в екстремальних кліматичних умовах, у тому числі за дуже низьких температур, де елегазові вимикачі потребують підігріву або сумішей газів. Чисте повітря при 1 бар не зріджується на морозі, тому ізоляційні властивості не залежать від температури. Компанія успішно провела діелектричні та силові випробування нового вимикача 72,5 кВ 31,5 кА 2500 А.

VCB ставлять на ВРП 72,5 кВ як заміну колонкових елегазових вимикачів, на нових підстанціях з вимогами до відмови від F-газів і в холодному кліматі. Під час запиту вказують номінальний струм, струм КЗ, вимоги до ємнісної комутації, кліматичне виконання, напругу кіл керування і тип опорної конструкції. Для мереж, де вже діють вимоги щодо відмови від елегазу, VCB закриває клас 72,5 кВ колонковим виконанням, звичним для ВРП.
