COELME-EGIC SSP — напівпантографний роз'єднувач 170–800 кВ
Напівпантографний роз'єднувач COELME-EGIC SSP на 170–800 кВ, номінальний струм до 6300 А, струм термічної стійкості до 63 кА (3 с). Застосовується на ВРП надвисокої напруги з підключенням до верхньої ошиновки.
- Номінальна напруга
- 170–800 кВ
- Номінальний струм
- до 6300 А
- Струм термічної стійкості
- до 63 кА (3 с)
- Застосування
- підключення до верхньої ошиновки
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

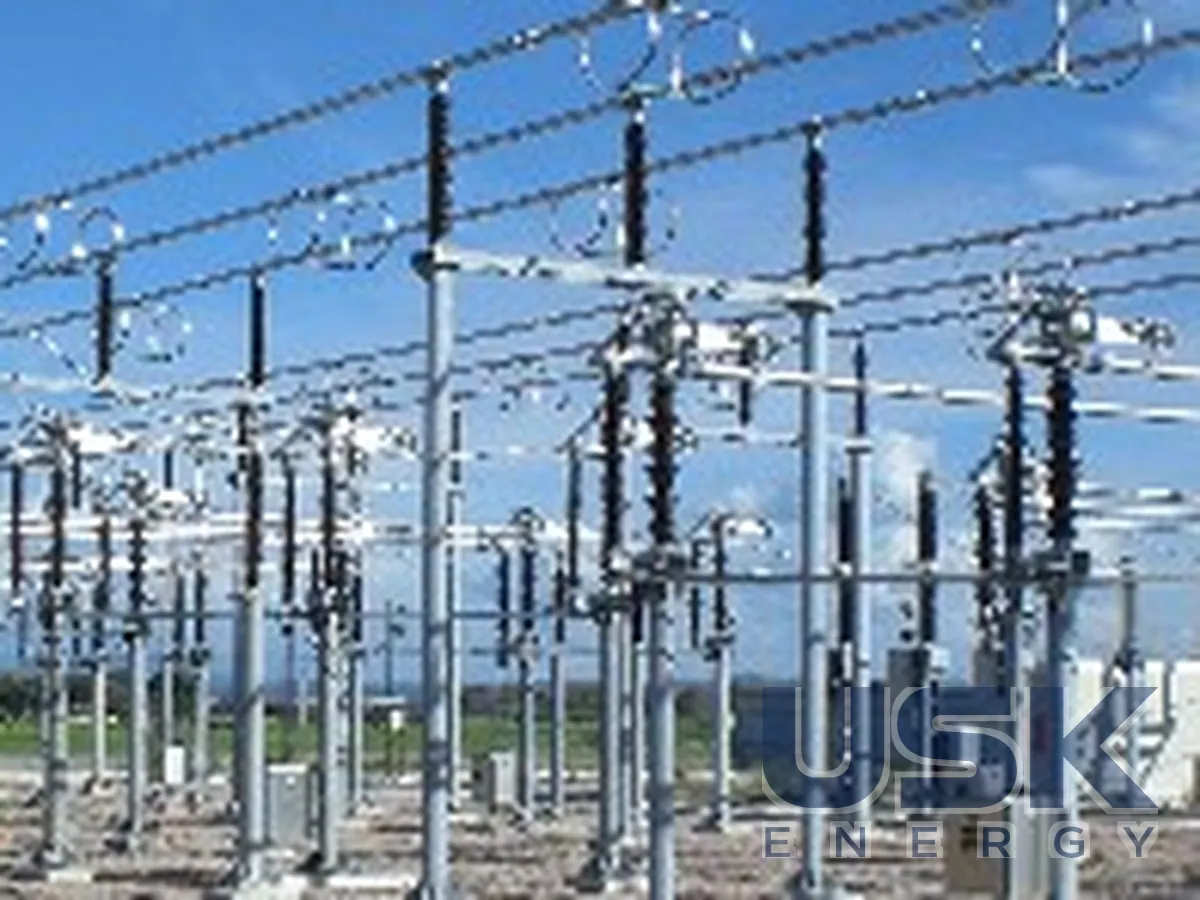

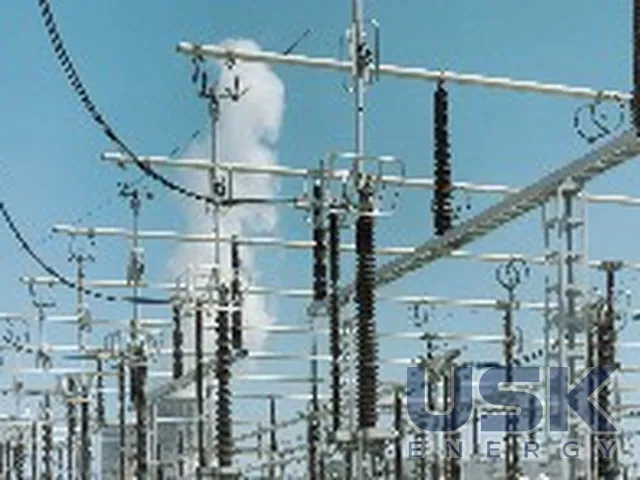

SSP від COELME-EGIC належить до напівпантографних роз'єднувачів для ВРП надвисокої напруги 170–800 кВ. Номінальний струм до 6300 А, струм термічної стійкості до 63 кА протягом 3 с. Роз'єднувач підключається до верхньої ошиновки і ставиться під шинами. Один шарнірний ніж рухається вертикально і входить у контакт, закріплений на шині, тому окремий горизонтальний проліт під роз'єднувач не потрібен і комірка займає менше місця. Для класів НВН, де відстані між фазами і до землі великі, така компоновка дає відчутну економію площі.
Від повного пантографа SSP відрізняється тим, що замість двох напівножів працює один ніж. Виробник наголошує, що SSP побудований за тією самою технологією, що й інші роз'єднувачі серії, а його безвідмовність досягається фізичним розділенням механічних і електричних функцій. Струмоведуча частина відповідає за проведення струму і стійкість до КЗ, а механізм відповідає за рух і фіксацію ножа, і ці функції не навантажують одна одну. Повний пантограф серії закриває нижчі класи напруги, а SSP обирають для верхнього діапазону до 800 кВ.
Три полюси оперуються одночасно одним приводом через механічні тяги між полюсами або окремим приводом на кожен полюс. Ізоляційні колони відповідають IEC або ANSI, за запитом можливі спеціальні висоти й довжини шляху витоку, що важливо для ліній НВН у районах із забрудненням. Роз'єднувач відповідає чинним стандартам IEC і ANSI і може бути адаптований під специфікацію замовника. Значення в таблиці каталогу наведені за IEC, а для параметрів ANSI, яких у таблиці немає, посилаються на C37.32.
Серія має ті самі опції, що й інші роз'єднувачі COELME-EGIC. Роз'єднувач можна оснастити пристроєм комутації струму перекидання шин за IEC 62271-102 (додаток B), а вбудований заземлювач пристроями комутації наведених струмів за IEC 62271-102 (додаток C). Перший пристрій потрібен, коли приєднання переводять з однієї системи шин на іншу під навантаженням, другий, коли заземлювач вимикає струм, наведений від сусіднього кола під напругою. Для роботи за сильної ожеледі до 20 мм є захисні екрани, вони закривають шарніри та контактну систему від намерзання. Обслуговування металевих частин виконує сам рух апарата, шарніри змащені на весь строк служби. COELME-EGIC має понад 70 років досвіду, у більш ніж 100 країнах встановлено понад 100 тис. її роз'єднувачів.
Під час підбору SSP вказують напругу, номінальний струм і струм термічної стійкості, тип і висоту верхньої ошиновки, рівень забруднення для вибору шляху витоку, потрібні опції і тип приводу. Положення контакту на шині та висоту ходу ножа погоджують з виробником на стадії проєкту підстанції.
Технічні характеристики
| Номінальна напруга | 170–800 кВ |
|---|---|
| Номінальний струм | до 6300 А |
| Струм термічної стійкості | до 63 кА (3 с) |
| Застосування | підключення до верхньої ошиновки |
Запит ціни та строку поставки
COELME-EGIC SSP — напівпантографний роз'єднувач 170–800 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) 8535 30 90 90 (понад 750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Де застосовують роз'єднувач SSP?
На ВРП надвисокої напруги 170–800 кВ із підключенням до верхньої ошиновки.
Чим SSP відрізняється від повного пантографа?
У SSP один шарнірний ніж рухається вертикально до контакту шини, у повному пантографі коло замикають два напівножі.
Які струми витримує SSP?
Номінальний струм до 6300 А, струм термічної стійкості до 63 кА протягом 3 с.
