COELME-EGIC LBS — вакуумний вимикач-роз'єднувач навантаження 12–52 кВ
Вимикач-роз'єднувач навантаження COELME-EGIC LBS на 12–52 кВ з вакуумною камерою, номінальний струм до 2000 А. Струм термічної стійкості до 40 кА (3 с), струм вмикання на КЗ до 25 кА.
- Номінальна напруга
- 12–52 кВ
- Номінальний струм
- до 2000 А
- Струм термічної стійкості
- до 40 кА (3 с)
- Струм вмикання КЗ
- до 25 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

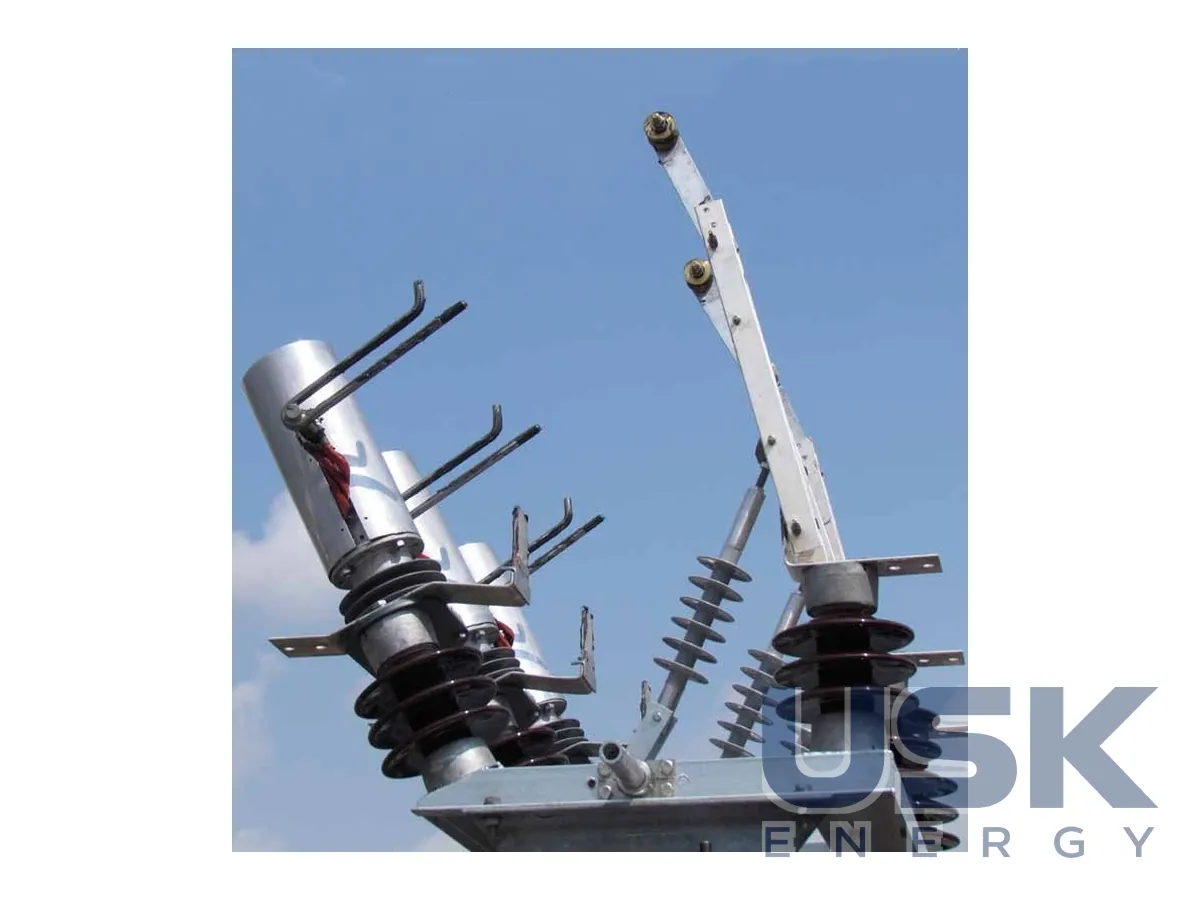

LBS від COELME-EGIC працює як вимикач-роз'єднувач навантаження зовнішнього встановлення для мереж передачі та розподілу 12–52 кВ. Номінальний струм до 2000 А, струм термічної стійкості до 40 кА протягом 3 с, струм вмикання на КЗ до 25 кА. В одному апараті поєднані дві функції, роз'єднувача з видимим ізоляційним проміжком і вимикача навантаження з вакуумною камерою. Апарат закриває типову задачу розподільчої мережі, коли на лінії потрібен і видимий розрив для безпечних робіт, і можливість перемикати навантаження без вимкнення живильного вимикача на підстанції.
Функцію роз'єднувача виконує ніж з вертикальним розривом на базі роз'єднувача SHD. Функцію вимикача виконує вакуумна камера, якою керує сам ніж. Бістабільний привод камери дає змогу вмикати й вимикати номінальний струм навантаження і вмикати на струм КЗ без зовнішньої дуги. У ввімкненому положенні робочий струм іде не через камеру, а через контакти роз'єднувача, тому камера не гріється і не зношується в нормальному режимі. Дуга гаситься у вакуумі, елегазу в апараті немає, і викидів в атмосферу при роботі теж немає.
Механізм компактний, конструкція проста. Апарат монтують на сталевих або бетонних опорах і конструкціях, у тому числі безпосередньо на опорах ПЛ. Механічна та електрична зносостійкість розширена до 10000 циклів CO, і для лінії з частими перемиканнями це важливо. Апарат також працює в розширеному діапазоні температур навколишнього повітря. Привод камери механічно пов'язаний з ножем, тому окремого керування камерою немає, оператор або моторний привод працює тільки з ножем роз'єднувача, як із звичайним апаратом.
Серія має кілька виконань. LBS можна поєднати із запобіжниками, тоді апарат виконує ще й функцію захисту і стає комплектним пристроєм для відгалуження або трансформаторного приєднання. Запобіжники в такій схемі відповідають за захист від КЗ, а LBS за комутацію навантаження та видимий розрив. Є варіант з тримачами запобіжників і варіант з вбудованим заземлювачем. Каталог наводить номінальні значення за IEC, серед них струм вимкнення переважно активного навантаження, струм вимкнення в замкненій розподільчій мережі, струм вимкнення зарядних струмів кабелів і ліній, у тому числі за замикання на землю, та мінімальну механічну й електричну зносостійкість.
Для залізниць COELME-EGIC випускає окремі виконання LBS за EN 50152-2, вони описані в позиції Railway LBS. Вбудований заземлювач дає змогу після відключення одразу заземлити ділянку тим самим апаратом, без окремого заземлювального роз'єднувача. Апарати проєктує та виготовляє компанія з 70-річним досвідом у комутаційному обладнанні ВН. Під час запиту вказують номінальну напругу, струм, струм КЗ мережі, потребу в запобіжниках і заземлювачі, тип опори та вид приводу.
Технічні характеристики
| Номінальна напруга | 12–52 кВ |
|---|---|
| Номінальний струм | до 2000 А |
| Струм термічної стійкості | до 40 кА (3 с) |
| Струм вмикання КЗ | до 25 кА |
| Дугогасіння | вакуум |
Запит ціни та строку поставки
COELME-EGIC LBS — вакуумний вимикач-роз'єднувач навантаження 12–52 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні параметри має LBS?
Напруга 12–52 кВ, номінальний струм до 2000 А, струм термічної стійкості до 40 кА (3 с), струм вмикання на КЗ до 25 кА.
Як керується вакуумна камера в LBS?
Камерою керує ніж роз'єднувача SHD, бістабільний привод камери комутує струми навантаження.
Яке середовище дугогасіння в LBS?
Дуга гаситься у вакуумній камері.
