COELME-EGIC HVDC — роз'єднувачі та заземлювачі постійного струму до 800 кВ
Роз'єднувачі та заземлювачі COELME-EGIC для ліній і перетворювальних підстанцій HVDC до 800 кВ DC, номінальний струм до 6300 А DC. Струм термічної стійкості до 75 кА DC (3 с), кожен апарат проєктується під конкретний об'єкт.
- Номінальна напруга
- до 800 кВ DC
- Номінальний струм
- до 6300 А DC
- Струм термічної стійкості
- до 75 кА DC (3 с)
- Особливість
- ізолятори зі збільшеною довжиною шляху витоку, виконання під проєкт
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Роз'єднувачі та заземлювачі HVDC від COELME-EGIC призначені для перетворювальних підстанцій і ліній постійного струму до 800 кВ DC. Номінальний струм до 6300 А DC, струм термічної стійкості до 75 кА DC протягом 3 с. Кожен апарат проєктується під конкретний об'єкт. Обладнання постачалося, зокрема, для проєктів North-East Agra 800 кВ, Tyrrhenian Link і першого великого HVDC-з'єднання в регіоні MENA між Саудівською Аравією та Єгиптом. Серед замовників і кваліфікацій виробник називає ABB і ENEL-TERNA, обладнання працює в Європі, Африці та Південній Америці. Лінія HVDC часто стає основою регіональної енергосистеми, тому до комутаційних апаратів на ній вимоги вищі, ніж до звичайного обладнання.
Лінії HVDC давно використовують ширше, ніж для підводних кабелів чи зв'язку асинхронних мереж. На відстанях від 6-700 км і більше вони передають великі потужності з меншими втратами і кращим використанням перерізу проводу, а також розділяють енергосистему на частини і так зупиняють каскадні аварії. Функції вмикання та вимикання струму, які в мережах змінного струму виконують вимикачі, на HVDC бере на себе силова електроніка, вона обмежує струм аж до КЗ. Роз'єднувачі та заземлювачі тут потрібні для ізоляції, заземлення і безпечного обслуговування лінії та підстанції, і стоять вони зазвичай просто неба.
Тому конструкція враховує погоду, забруднення і старіння. Струмоведучі частини і рами COELME-EGIC проєктує з корозійностійких матеріалів або з покриттям, з посиленими механічними вузлами і з ізоляторами відповідного типу та профілю ребер. Ізолятори мають збільшену довжину шляху витоку, яка для постійної напруги значно більша, ніж для змінної, і тому вони особливо високі. Доступні майже всі геометрії роз'єднувачів, від центрального розриву до колінчастих, з потрібним ізоляційним проміжком і шляхом витоку по твердій ізоляції. Апарати сумісні з відстанню до землі «G» понад 7000 мм без змін, для більших значень роблять спеціальну конструкцію.
Вбудовані заземлювачі, одинарні або подвійні, є для всіх роз'єднувачів HVDC. Для них відстань до потенціалу землі «G» може сягати 9000 мм і більше, з урахуванням стійкості до струмів КЗ. COELME-EGIC входить до небагатьох виробників, які регулярно постачають обладнання 800 кВ, і добре знає заходи проти корони на таких напругах.

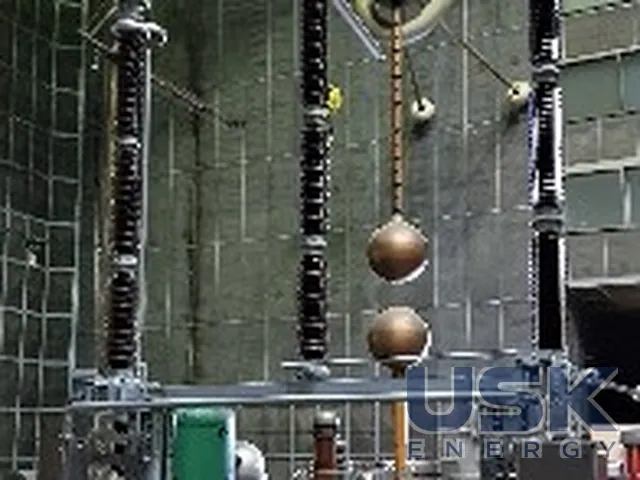

Проєктування ведеться в 3D CAD у тісній співпраці з замовником, індивідуальні рішення випробовують у визнаних лабораторіях. В основі лежать понад 70 років досвіду з роз'єднувачами змінного струму і понад 100 тис. встановлених апаратів, до яких додані всі зміни, потрібні для постійного струму. Під час запиту вказують напругу і струм DC, тип роз'єднувача, вимоги до відстані «G», кількість заземлювачів і рівень забруднення.
Технічні характеристики
| Номінальна напруга | до 800 кВ DC |
|---|---|
| Номінальний струм | до 6300 А DC |
| Струм термічної стійкості | до 75 кА DC (3 с) |
| Особливість | ізолятори зі збільшеною довжиною шляху витоку, виконання під проєкт |
Запит ціни та строку поставки
COELME-EGIC HVDC — роз'єднувачі та заземлювачі постійного струму до 800 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (понад 750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких об'єктів постачаються HVDC-роз'єднувачі COELME-EGIC?
Для перетворювальних підстанцій і ліній HVDC, серед проєктів North-East Agra 800 кВ і Tyrrhenian Link.
Які номінальні параметри мають апарати HVDC?
Напруга до 800 кВ DC, струм до 6300 А DC, струм термічної стійкості до 75 кА DC протягом 3 с.
Чи є типове серійне виконання?
Ні, апарати проєктуються під конкретний об'єкт, з ізоляторами зі збільшеною довжиною шляху витоку.
