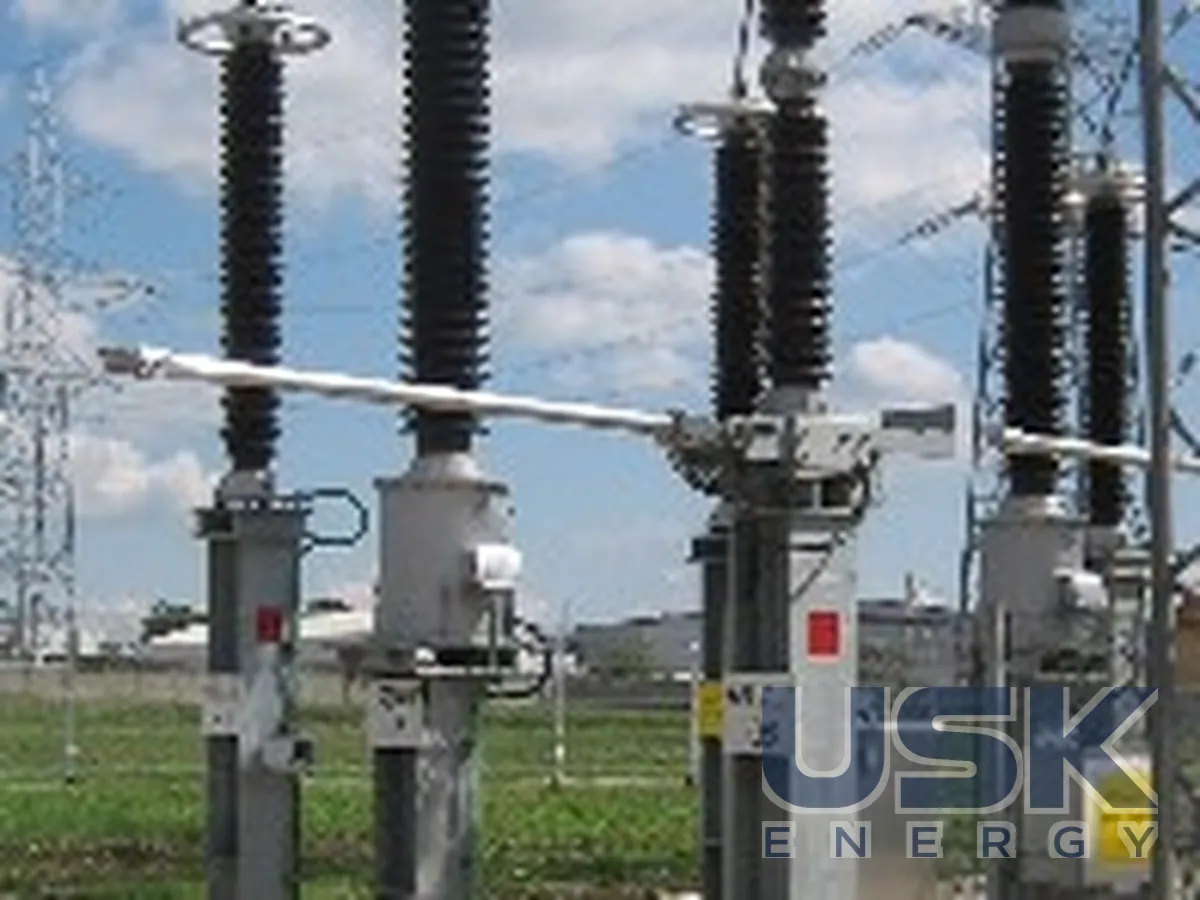

COELME-EGIC ES — заземлювачі окремо встановлені та вбудовані 17,5–800 кВ
Заземлювачі COELME-EGIC ES на 17,5–800 кВ зі струмом термічної стійкості до 80 кА (1 с). Випускаються як самостійні апарати, вбудовані в роз'єднувачі, напівпантографні та спеціальні для заземлення нейтралі.
- Номінальна напруга
- 17,5–800 кВ
- Струм термічної стійкості
- до 80 кА (1 с)
- Виконання
- окремо встановлені, вбудовані в роз'єднувач (1–3 ножі на полюс), напівпантографні, для заземлення нейтралі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Заземлювачі ES від COELME-EGIC працюють на ВРП 17,5–800 кВ і мають струм термічної стійкості до 80 кА протягом 1 с, у каталозі для деяких класів напруги вказано тривалість 1–3 с. За IEC 62271-102 вони належать до класу E0. Заземлювач ставлять разом із роз'єднувачем або як самостійний апарат, а також випускають спеціальні заземлювачі нейтралі з ізоляцією рами та вала. Основне завдання ES видиме й міцне заземлення відключеної ділянки перед роботами, на лініях, шинах, трансформаторах і нейтралях.
Залежно від параметрів ES постачають у двох типах. В однорухомому, або з прямим входом, обертання горизонтального вала повертає ніж приблизно на 90°, доки рухомий контакт (штир) не увійде в нерухомий контакт (гніздо), закріплений на верхівці опорного ізолятора. У дворухомому ніж після повороту ще переміщується вздовж своєї осі, і контакт повністю заходить та фіксується в нерухомому. Другий тип вибирають для вищих класів напруги і більших струмів КЗ, однорухомий простіший за конструкцією.
У вбудованому виконанні на полюс роз'єднувача ставлять від 1 до 3 ножів заземлення. Вбудовані ножі мають ту саму термічну стійкість, що й головні, приводяться тими самими типами приводів і мають електричне та механічне блокування з роз'єднувачем, щоб заземлення не можна було ввімкнути на ділянку під напругою. Окремо встановлений заземлювач монтують як самостійний апарат, а напівпантографне виконання працює з верхньою ошиновкою. Заземлювачі нейтралі мають ізольовані раму і вал, бо нейтраль трансформатора в нормальному режимі може мати потенціал відносно землі.
За запитом ES оснащують пристроєм комутації наведених струмів за IEC 62271-102. Він потрібен, коли заземлювач вимикає струм, наведений від сусіднього кола під напругою, на паралельних ПЛ або в щільних ВРП. Для найбільших значень наведеного струму або на вимогу замовника цей пристрій виконується безіскровим (arc-free), тоді відкритої дуги при вимкненні наведеного струму немає. Для сильної ожеледі до 20 мм є захисні екрани. Обслуговування металевих частин виконує сам рух апарата, шарніри не потребують змащення протягом строку служби.
Як і вся продукція COELME-EGIC, заземлювачі відповідають чинним стандартам IEC і ANSI і можуть бути адаптовані під специфікацію замовника. Виробництво ведеться за процедурами ISO 9001, з повторюваністю характеристик від типових випробувань до серії. У світі встановлено понад 100 тис. роз'єднувачів COELME-EGIC із вбудованими заземлювачами і без них. Під час запиту вказують напругу, струм термічної стійкості і його тривалість, тип (окремий, вбудований, напівпантографний, для нейтралі), кількість ножів на полюс і потребу в пристрої комутації наведених струмів. Для заземлювачів нейтралі додатково вказують клас ізоляції рами та вала.
Технічні характеристики
| Номінальна напруга | 17,5–800 кВ |
|---|---|
| Струм термічної стійкості | до 80 кА (1 с) |
| Виконання | окремо встановлені, вбудовані в роз'єднувач (1–3 ножі на полюс), напівпантографні, для заземлення нейтралі |
Запит ціни та строку поставки
COELME-EGIC ES — заземлювачі окремо встановлені та вбудовані 17,5–800 кВ, COELME-EGIC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) 8535 30 10 90 (72,5–220 кВ) 8535 30 20 90 (220–750 кВ) 8535 30 90 90 (понад 750 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки ножів заземлення можна вбудувати в роз'єднувач?
Від 1 до 3 ножів на полюс.
Яку термічну стійкість мають заземлювачі ES?
Струм термічної стійкості до 80 кА протягом 1 с у діапазоні 17,5–800 кВ.
Чи є заземлювачі для нейтралі?
Так, спеціальні заземлювачі нейтралі виконуються з ізоляцією рами та вала.
