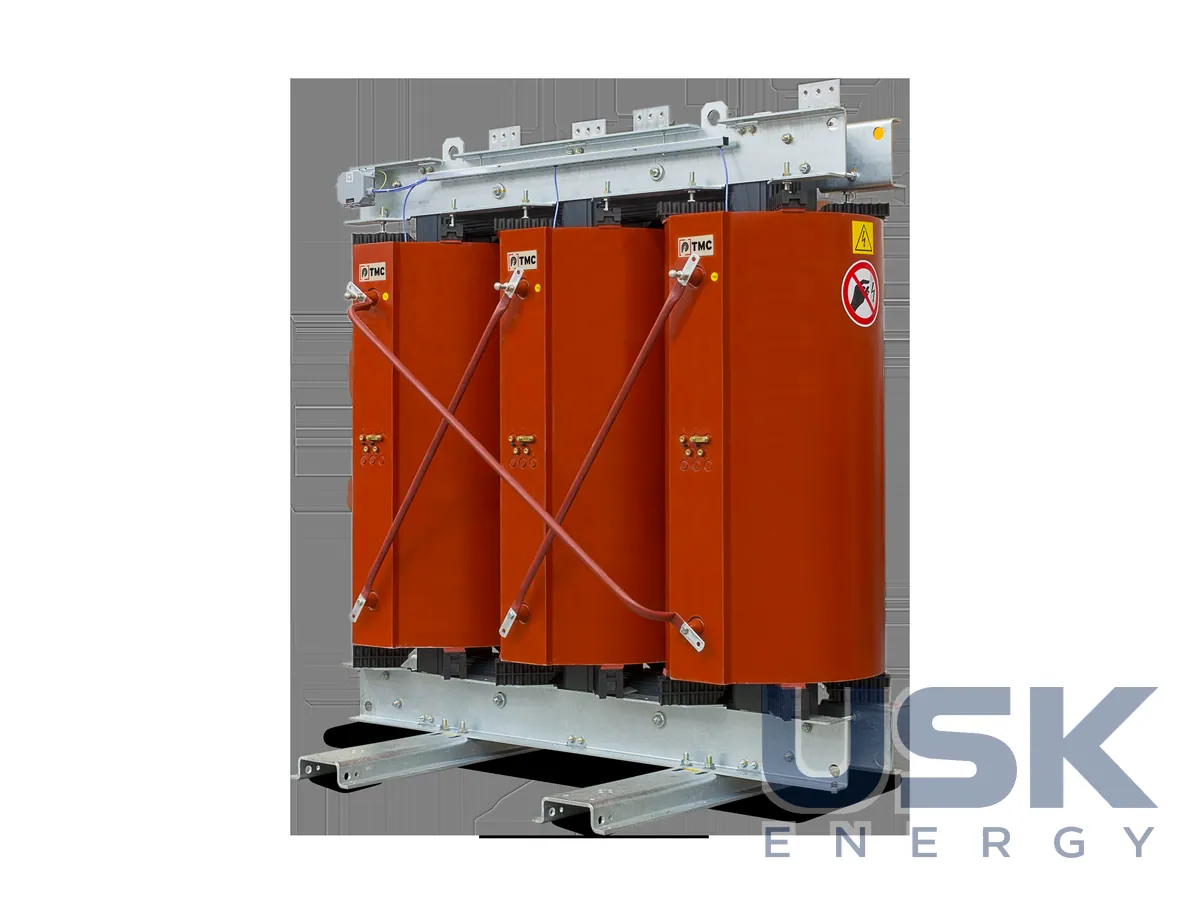

TMC стандартні сухі розподільчі трансформатори — лита ізоляція / VPI, 50 кВА – 25 МВА
TMC, серійні сухі розподільчі трансформатори потужністю від 50 кВА до 25 МВА на клас напруги до 52 кВ. Ідуть у мережі, будівлі, лікарні та ЦОД без індивідуального доопрацювання.
- Потужність
- від 50 кВА до 25 МВА
- Клас напруги
- до 52 кВ
- Обмотки ВН
- лиття в епоксидну смолу в автоклаві, клас F
- Обмотки НН
- вакуумне просочення
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TMC, італійський завод із Бусто-Арсіціо, відомий передусім індивідуальними литими трансформаторами під конкретне завдання. Поруч із ними компанія випускає серійні сухі розподільчі трансформатори, які йдуть у мережі, будівлі, лікарні та ЦОД без індивідуального доопрацювання. Ця позиція охоплює саме стандартну лінійку, від 50 кВА до 25 МВА, з класом напруги до 52 кВ. Технологій ізоляції дві, литтям у смолу або вакуумно-напірним просоченням VPI, а в даташиті вказана й комбінація, коли первинна обмотка лита, а вторинна просочена.
Обмотки ВН відливаються в епоксидну смолу в автоклаві, клас нагрівостійкості F, обмотки НН проходять вакуумне просочення. У даташиті виробника вказано температуру ізоляційної системи 155 ºC для класу F і 180 ºC для класу H. Провідники алюмінієві з чистотою не нижче 99,5%, виводи розраховані на приєднання алюмінієвих шин, а для переходу на мідь постачаються біметалеві пластини Cupal. Магнітопровід шихтується за схемою Step Lap з різом 45°, з листів електротехнічної сталі, що знижує втрати холостого ходу та шум. На первинній обмотці є відпайки ±2x2,5 % для перемикання без навантаження.

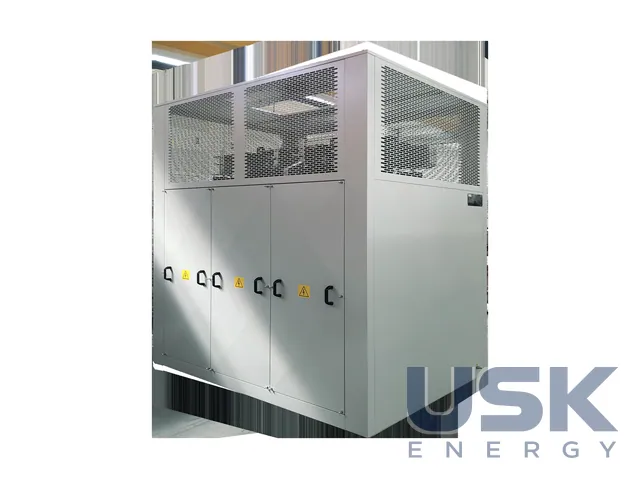

Охолодження AN або AF, тобто природне повітряне або примусове вентиляторами, комплект вентиляторів ставиться опційно. Ступінь захисту IP21 або IP23 у стандартній комплектації, під особливі умови встановлення TMC робить нестандартні кожухи. Для контролю нагріву передбачено датчики Pt100, виведені на клемну колодку, прилад температурного контролю ставиться опційно. Стандартні умови роботи становлять від −25 °C до 40 °C навколишнього повітря та висоту до 1000 м, понад ці межі трансформатор розраховують окремо зі зниженням навантаження.
Кліматичні класи C2E2F1 стандартно, на замовлення до E4C5F1. Каркас оцинкований гарячим способом, що дає змогу встановлювати трансформатор в агресивних середовищах, наприклад біля моря чи на хімічних виробництвах. Підвищені класи стосуються стійкості до вологи, забруднення й механічних впливів. Пожежний клас F1 означає обмежене горіння та димоутворення, тож трансформатор можна ставити всередині будівлі поруч з людьми без маслоприймачів і протипожежних перегородок, які потрібні для масляного апарату.
Обслуговування серійного сухого трансформатора невелике. Його оглядають, очищують від пилу, перевіряють затягування контактів і роботу датчиків температури. Для замовлення стандартного виконання досить потужності, напруг ВН і НН, групи з'єднання, напруги КЗ, ступеня захисту й потрібного кліматичного класу, решту параметрів завод бере з типової серії. Якщо об'єкт вимагає підвищеного класу E4C5F1, нестандартного кожуха або роботи на висоті понад 1000 м, це вказують одразу. Тоді трансформатор уже не зовсім серійний і його розрахунок перевіряють окремо, але конструктивна основа лишається тією самою. Для ЦОД і лікарень корисно також указати вимоги до рівня шуму та схему резервування живлення.
Технічні характеристики
| Потужність | від 50 кВА до 25 МВА |
|---|---|
| Клас напруги | до 52 кВ |
| Обмотки ВН | лиття в епоксидну смолу в автоклаві, клас F |
| Обмотки НН | вакуумне просочення |
| Магнітопровід | шихтування Step Lap, різ 45° |
| Охолодження | AN або AF |
| Кліматичні класи | C2E2F1 стандартно, до E4C5F1 опційно |
| Ступінь захисту | IP21, IP23 стандартно |
Запит ціни та строку поставки
TMC стандартні сухі розподільчі трансформатори — лита ізоляція / VPI, 50 кВА – 25 МВА, TMC Transformers. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності та клас напруги в стандартних трансформаторів TMC?
Потужність від 50 кВА до 25 МВА, клас напруги до 52 кВ.
Які кліматичні класи доступні?
У стандарті C2E2F1, опційно до E4C5F1. Каркас оцинкований гарячим способом для агресивних середовищ.
Який ступінь захисту та охолодження в цих трансформаторів?
Стандартно IP21 або IP23, охолодження AN або AF.
