Siemens Energy PSD04 і SiCEA01 — контролер керованої комутації та аналізатор зносу контактів ВН-вимикачів
PSD04 та SiCEA01 — електронні пристрої Siemens Energy для високовольтних вимикачів на підстанціях 72,5–1100 кВ, що належать до вторинних систем. PSD04 керує моментом комутації відносно кривої напруги або струму, SiCEA01 рахує електричну ерозію контактів. Разом вони зменшують перенапруги й пускові струми та дають змогу обслуговувати вимикач за фактичним станом.
- Призначення PSD04
- керована (синхронізована) комутація ВН-вимикачів до 1100 кВ
- Навантаження
- конденсаторні батареї, фільтри, трансформатори (з урахуванням залишкового потоку), шунтувальні реактори, лінії та кабелі
- Протоколи
- IEC 61850 (MMS), DNP3; Modbus
- Інтерфейси
- 3 порти Ethernet, RS485, 4…20 мА, 5-дюймовий сенсорний дисплей, вебсервер
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Коли в мережі ВН вмикають або вимикають ємнісні й індуктивні навантаження, виникають кидки струму, комутаційні перенапруги та перехідні процеси. Вони навантажують обладнання електродинамічно й діелектрично. PSD04 подає команду на вимикач у розрахований момент відносно фази мережі. Ємнісне навантаження вмикають поблизу нуля напруги, трансформатор з урахуванням залишкового потоку, і кидок струму помітно менший. Нова версія спирається на понад 25-річний досвід керованої комутації конденсаторних батарей, реакторів, трансформаторів і некомпенсованих ліній напругою до 1100 кВ.
Один пристрій обслуговує різні навантаження. Це батареї конденсаторів і фільтри, трансформатори з урахуванням залишкового магнітного потоку, шунтувальні реактори, лінії та кабелі. Підтримуються однофазне й трифазне АПВ, для одного вимикача можна задати дві послідовності під різні навантаження. Зміну власного часу вимикача контролер компенсує лінійно або векторно залежно від температури, напруги оперативного кола, густини й тиску газу. Струм вимірює прохідний датчик із трьома діапазонами, який вбудовують у коло захисного трансформатора струму.

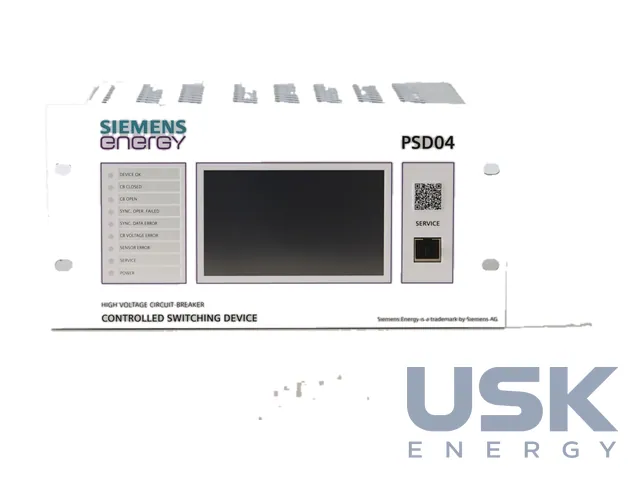

З АСК ТП PSD04 обмінюється за IEC 61850 (MMS, віддалені команди) або DNP3, також є Modbus. На корпусі три порти Ethernet і 5-дюймовий сенсорний дисплей. Вбудований вебсервер дає онлайн-налаштування й перегляд осцилограм, пристрій веде журнали комутацій, аварій і вимірювань. Користувачами керують за IEEE 1686, прошивка підписана, завантаження захищене.

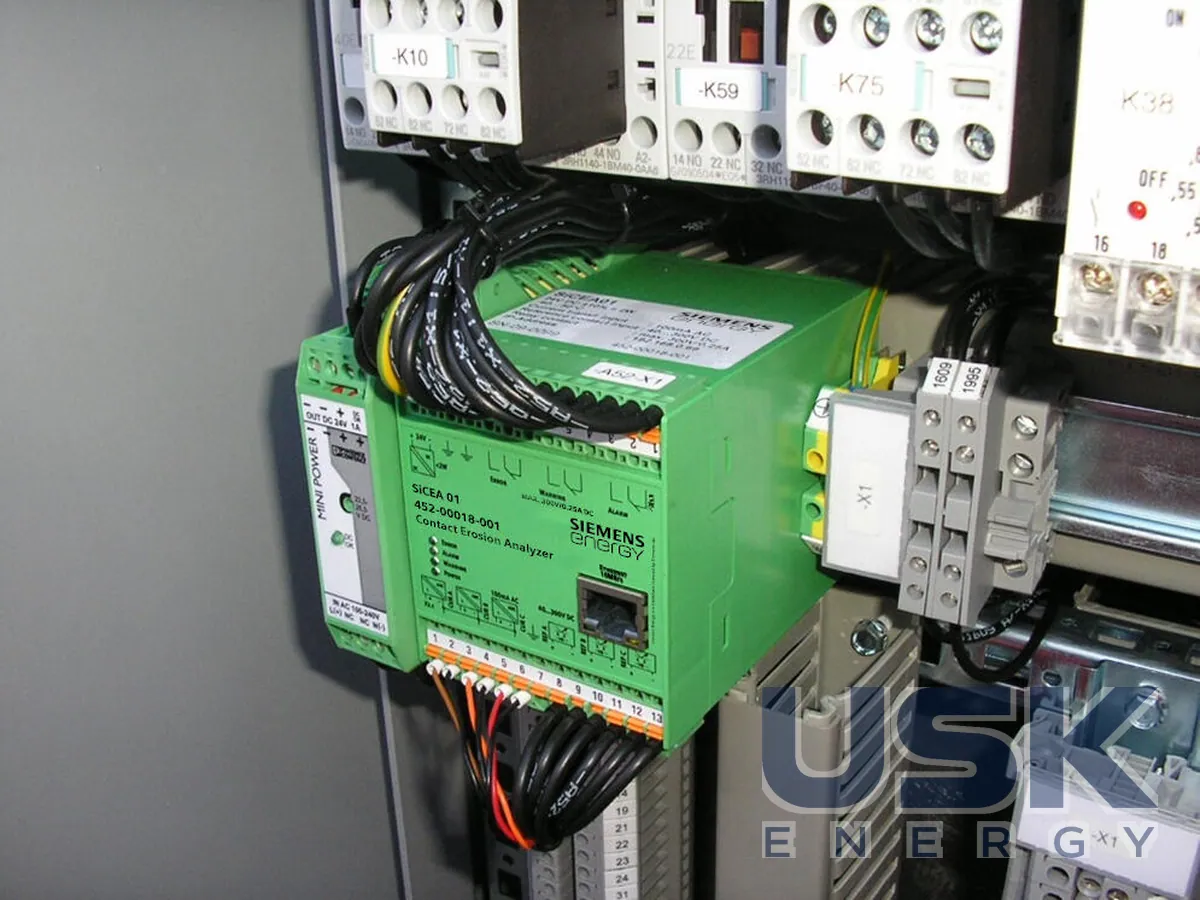

SiCEA01 бере струми вимикання з вторинних кіл захисних ТС через зовнішній перетворювач 100 А/100 мА. Він обчислює інтеграл струму для трьох полюсів і порівнює його з опорними значеннями. Пороги «попередження» та «аварія» задають у відсотках від допустимого зносу, у разі перевищення спрацьовують реле та світлодіоди. Зв'язок через Ethernet, робоча температура −40…+85 °C.
Комплект ставлять на підстанціях, де комутують конденсаторні батареї, реактори, трансформатори та протяжні лінії. На вимикачах серії 3AP обидва пристрої пропонують як опцію. Для служби експлуатації дані SiCEA01 замінюють ревізію за календарем. Вимикач, що часто розриває великі струми, виводять в обслуговування раніше, а рідко навантажений працює довше.
Технічні характеристики
| Призначення PSD04 | керована (синхронізована) комутація ВН-вимикачів до 1100 кВ |
|---|---|
| Навантаження | конденсаторні батареї, фільтри, трансформатори (з урахуванням залишкового потоку), шунтувальні реактори, лінії та кабелі |
| Протоколи | IEC 61850 (MMS), DNP3; Modbus |
| Інтерфейси | 3 порти Ethernet, RS485, 4…20 мА, 5-дюймовий сенсорний дисплей, вебсервер |
| Кібербезпека | IEEE 1686, secure boot, підписана прошивка |
| SiCEA01 | розрахунок зносу контактів за інтегралом струмів вимикання, 2 пороги, 3 релейні виходи |
| Температура SiCEA01 | −40…+85 °C |
Запит ціни та строку поставки
Siemens Energy PSD04 і SiCEA01 — контролер керованої комутації та аналізатор зносу контактів ВН-вимикачів, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 (з програмованим контролером) 8537 10 98 00 (інші) |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 (з програмованою пам’яттю) 8537 10 98 (інші) |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які навантаження може комутувати PSD04 у керованому режимі?
Конденсаторні батареї та фільтри, трансформатори з урахуванням залишкового потоку, шунтувальні реактори, лінії й кабелі. Досвід застосування охоплює лінії напругою до 1100 кВ.
Які протоколи зв'язку з АСК ТП підтримує PSD04?
Основні протоколи IEC 61850 з обміном MMS і DNP3, додатково Modbus через RS485. Для підключення є 3 порти Ethernet.
Як SiCEA01 визначає знос контактів вимикача?
Аналізатор рахує інтеграл струмів вимикання для трьох полюсів і порівнює його з опорними значеннями. Має 2 пороги та 3 релейні виходи, працює за −40…+85 °C.
