Siemens Energy Noedra SCADA HMI — система диспетчерського керування та візуалізації підстанції (Noedra Node)

Опис

Noedra Node об'єднує датчики, діагностику, прогнозну аналітику, захист, автоматизацію та керування в один цифровий рівень підстанції. Об'єкт стає «самоусвідомленим», він оцінює власний стан і попереджає про ризики. Поряд зі SCADA HMI до Node входять моніторинг і діагностика трансформаторів і розподільчих пристроїв, а також інжиніринг та інтеграція систем захисту, автоматизації й керування (PAC) для традиційних і цифрових підстанцій за IEC 61850 зі станційною шиною та шиною процесу.

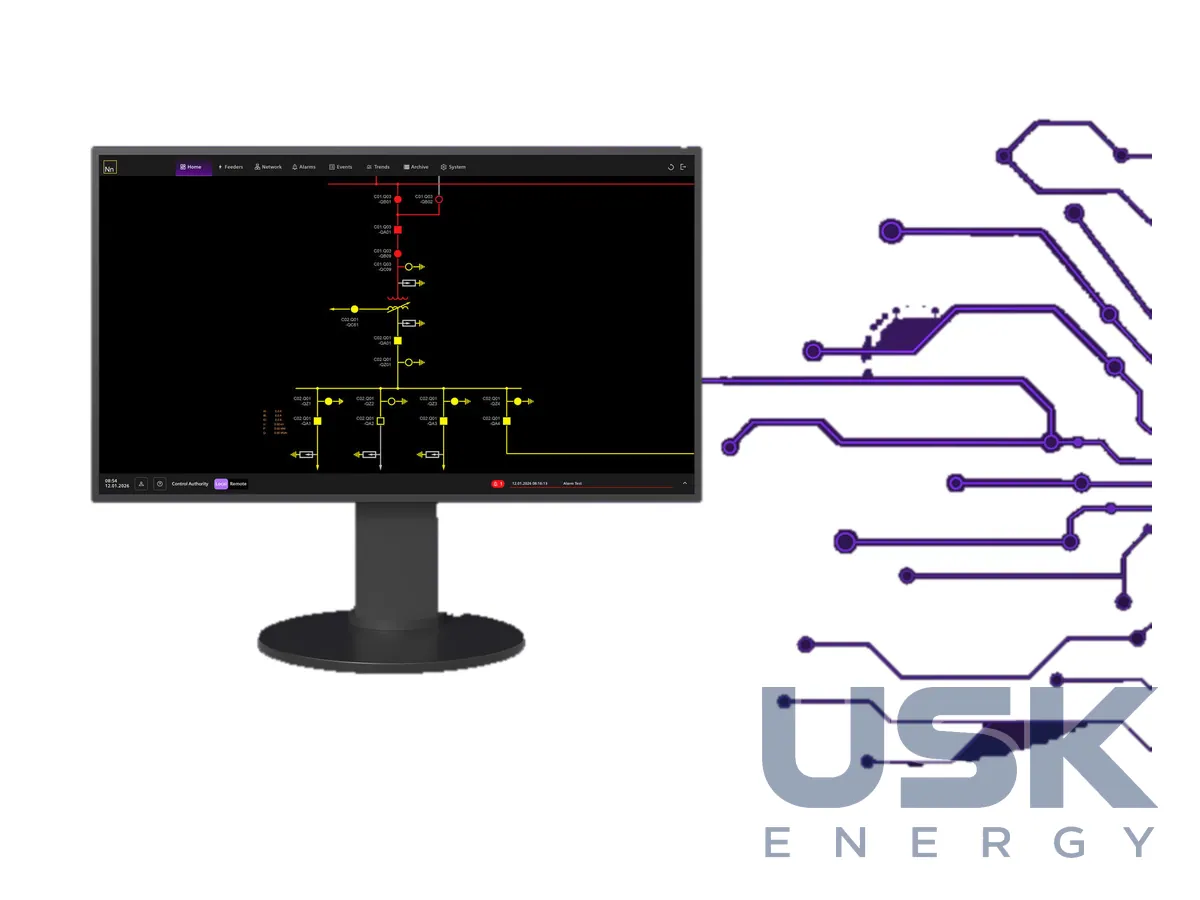

SCADA HMI орієнтовано на підстанції з різнорідним обладнанням, протоколами й успадкованими пристроями, де традиційні інтерфейси перевантажені тривогами та ускладнюють інтеграцію. Оператор отримує візуалізацію процесу в реальному часі, керування тривогами, тренди, аналітику та звіти. Бібліотеки містять спеціальні функції керування й оптимізації, є середовище виконання програмної логіки (Soft PLC) за IEC 61131-3. Для інжинірингу передбачено майстри автоматизації, готові шаблони та засоби конфігурування, тому введення в роботу займає менше часу.

Понад 300 драйверів протоколів охоплюють IEC 61850, IEC 60870-5-104, DNP3, Modbus, OPC UA та застарілі протоколи. До системи підключають термінали захисту, ПЛК, лічильники й старі пристрої. Кібербезпеку закладено в архітектуру, з відповідністю IEC 62443, NERC CIP і NIS2, шифруванням обміну, журналами аудиту та рольовим керуванням доступом. Резервування з автоматичним перемиканням тримає готовність 99,99 % без втрати даних.

Архітектура масштабується від невеликих підстанцій до мереж підприємства й підтримує багатопроєктну та розподілену SCADA. Встановлення можливе на апаратурі підстанційного, промислового або офісного класу, у віртуальному середовищі та в хмарі. Інжиніринг PAC у складі Node включає повний проєкт захисту, автоматизації й керування підстанції змінного струму з мережевою частиною, вибором апаратури та шиною процесу. Для зв'язку з диспетчерськими центрами передбачено шлюзи та RTU для телемеханіки IEC 104 і DNP3, перетворення протоколів і концентрацію даних. Постачання охоплює апаратуру, ПЗ та інжиніринг, прив'язку сигналів до пристроїв захисту й керування, пусконалагодження, документацію та навчання.

Систему впроваджують на нових і модернізованих підстанціях мережевих компаній і промислових підприємств, зокрема на цифрових підстанціях за IEC 61850.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
