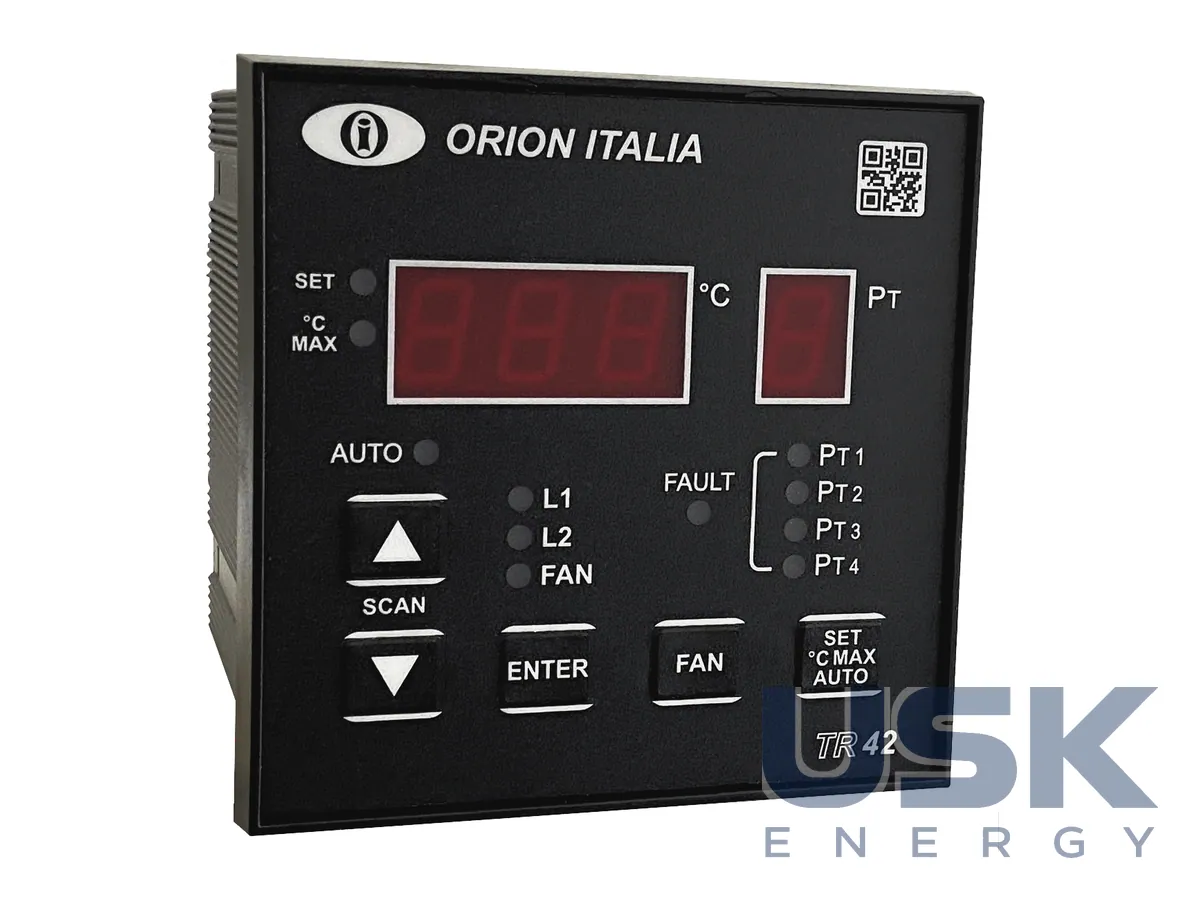

Orion Italia TR42 — реле контролю температури сухих і литих трансформаторів СН (ANSI 49) з датчиками PT100, PTbox і шафою керування
Orion Italia TR42 — мікропроцесорне реле контролю температури (ANSI 49) для трифазних сухих і литих трансформаторів СН з чотирма входами PT100. Реле керує двома ступенями вентиляторів, видає дві уставки сигналізації та команду на вимкнення. Виконання випускаються з RS-485 Modbus RTU, з виходом 4–20 мА або з Ethernet.
- Входи
- 4 датчики PT100 (3-провідні), опір лінії до 500 Ом
- Діапазон
- −10…+240 °C, точність ±1 % шк. ± 1 од.
- Уставки
- L1, L2, FAN1, FAN2: 0…220 °C
- Виходи
- FAN 16 А 240 В AC (7 А тривало); L1, L2 перемикальні 5 А 250 В AC; FAULT 5 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TR42 стежить за температурою обмоток трифазних сухих трансформаторів із литою ізоляцією і працює з машинами будь-якого класу напруги та потужності. Мікропроцесор у реальному часі порівнює показання датчиків із заданою програмою. За результатом реле вмикає чи вимикає вентилятори обдуву, подає попереджувальний сигнал і формує команду на вимкнення вимикача. Двоступеневе охолодження виручає в спеку або при перевантаженні струмом, коли трансформатор треба тримати під навантаженням без теплового перегріву ізоляції.
Вимірювальна частина має чотири входи для трипровідних платинових термоперетворювачів PT100 з опором лінії до 500 Ом. Діапазон вимірювання становить −10…+240 °C, похибка ±1 % шкали ±1 одиниця. Три канали зазвичай віддають під фази обмотки, четвертий під осердя, а кількість активних каналів вибирають 1, 3 або 4. Реле опитує датчики автоматично, розпізнає обрив і коротке замикання в колі кожного з них і запам'ятовує пікові температури.
Чотири незалежні програмовані виходи мають уставки 0…220 °C. Два з них, L1 і L2, працюють як рівні сигналізації, ще два, FAN1 і FAN2, керують двома ступенями вентиляторів. Для вентиляторів передбачено режим «завжди ввімкнено» і щотижневий автоматичний пуск, щоб підшипники не закисали під час довгого простою. Контакти FAN комутують 16 А 240 В AC (7 А тривало), контакти сигналізації 5 А 250 В AC, окреме реле FAULT повідомляє про несправність. Версія TR42CM має ізольований порт RS-485 Modbus RTU, TR42AD додає програмований вихід 4–20 мА за вибраним датчиком, скануванням або максимальним значенням, TR42E підключається до Ethernet. Живлення 85–264 В AC (115–300 В DC) або 24 В DC.
Прилад монтують у щит, корпус розміром 96 × 96 × 114 мм виготовлено із самозгасного ABS. Ступінь захисту з лицьового боку IP54, клеми висувні під провід 4 мм², випробувальна напруга 2 кВ, конструкція відповідає нормам VDE, UL і CEI. За під'єднанням TR42 повністю сумісний із попередніми TR-42S1 і TR-42C1. Orion Italia комплектує реле датчиками PT100 у силіконовій ізоляції з тефлоновим екраном і гільзою з нержавкої сталі AISI 316 довжиною 2 м, сполучною коробкою PTbox (ABS, IP65, 158 × 118 × 76 мм) на три датчики класу B та настінною шафою 300 × 300 × 150 мм. У шафі стоять TR42 і перемикач, на замовлення додають ручне або автоматичне керування вентиляторами, зумер і контактор для потужних вентиляторів.
Технічні характеристики
| Входи | 4 датчики PT100 (3-провідні), опір лінії до 500 Ом |
|---|---|
| Діапазон | −10…+240 °C, точність ±1 % шк. ± 1 од. |
| Уставки | L1, L2, FAN1, FAN2: 0…220 °C |
| Виходи | FAN 16 А 240 В AC (7 А тривало); L1, L2 перемикальні 5 А 250 В AC; FAULT 5 А |
| Живлення | 85–264 В AC (115–300 В DC) або 24 В DC, споживання 4 ВА |
| Зв'язок | ізольований RS-485 Modbus RTU (1500 В DC); 4–20 мА (TR42AD); Ethernet (TR42E) |
| Корпус | 96×96×114 мм, виріз 91×91 мм, IP54 спереду, ABS, 500 г |
| Виконання | TR42CMW5/CMB5, TR42ADW5/ADB5, TR42EW5/EB5 |
| Аксесуари | датчики PT100 (2 м, AISI 316), PTbox (IP65, 3×PT100), шафа 300×300×150 мм |
Запит ціни та строку поставки
Orion Italia TR42 — реле контролю температури сухих і литих трансформаторів СН (ANSI 49) з датчиками PT100, PTbox і шафою керування, Orion Italia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів підходить TR42?
Для трифазних сухих трансформаторів і трансформаторів із литою ізоляцією будь-якого класу напруги та потужності. Три входи PT100 контролюють фази обмотки, четвертий можна використати для осердя.
Яке навантаження витримують виходи вентиляторів?
Контакти FAN розраховано на 16 А 240 В AC, тривалий струм 7 А. Для потужніших вентиляторів у настінній шафі ставлять контактор.
Які інтерфейси зв'язку має TR42?
TR42CM має RS-485 Modbus RTU з ізоляцією 1500 В DC, TR42AD додатково вихід 4–20 мА, а TR42E порт Ethernet.
