Siemens Energy 3EX5 і Sensarrester — лічильники спрацьовувань і системи моніторингу ОПН
Siemens Energy 3EX5 — лінійка пристроїв контролю обмежувачів перенапруг, від простого лічильника спрацьовувань до монітора стану ACM з аналізом третьої гармоніки струму витоку. Система Sensarrester™ передає дані про стан ОПН у хмару й показує їх у вебпереглядачі та мобільному застосунку. Прилади ставлять на підстанціях і ПЛ, щоб вчасно помітити деградацію ОПН і планувати обслуговування за фактичним станом.
- 3EX5 030 / 3EX5 050
- лічильник спрацьовувань / лічильник із вимірювачем струму витоку; версії -1 з допоміжним контактом
- 3EX5 060 / 3EX5 062
- датчик у заземлювальному спуску + виносний дисплей на відстані до 200 м
- 3EX5 080-0 / -1 (ACM)
- монітор стану: повний струм витоку, імпульси, аналіз 3-ї гармоніки з компенсацією мережевих гармонік, температурна корекція
- Індикація
- світлодіоди «світлофор»; ACM-1 — бездротовий USB-модуль і ПЗ ACM Service Tool
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Обмежувачі перенапруг служать до 30 років, але непередбачене перевантаження здатне пошкодити апарат раніше строку. Наслідки такої відмови відчуває вся мережа, тому на відповідальних вузлах стан ОПН контролюють приладами. Siemens Energy пропонує кілька рівнів такого контролю, і всі пристрої встановлюються на наявні ОПН без доопрацювання.

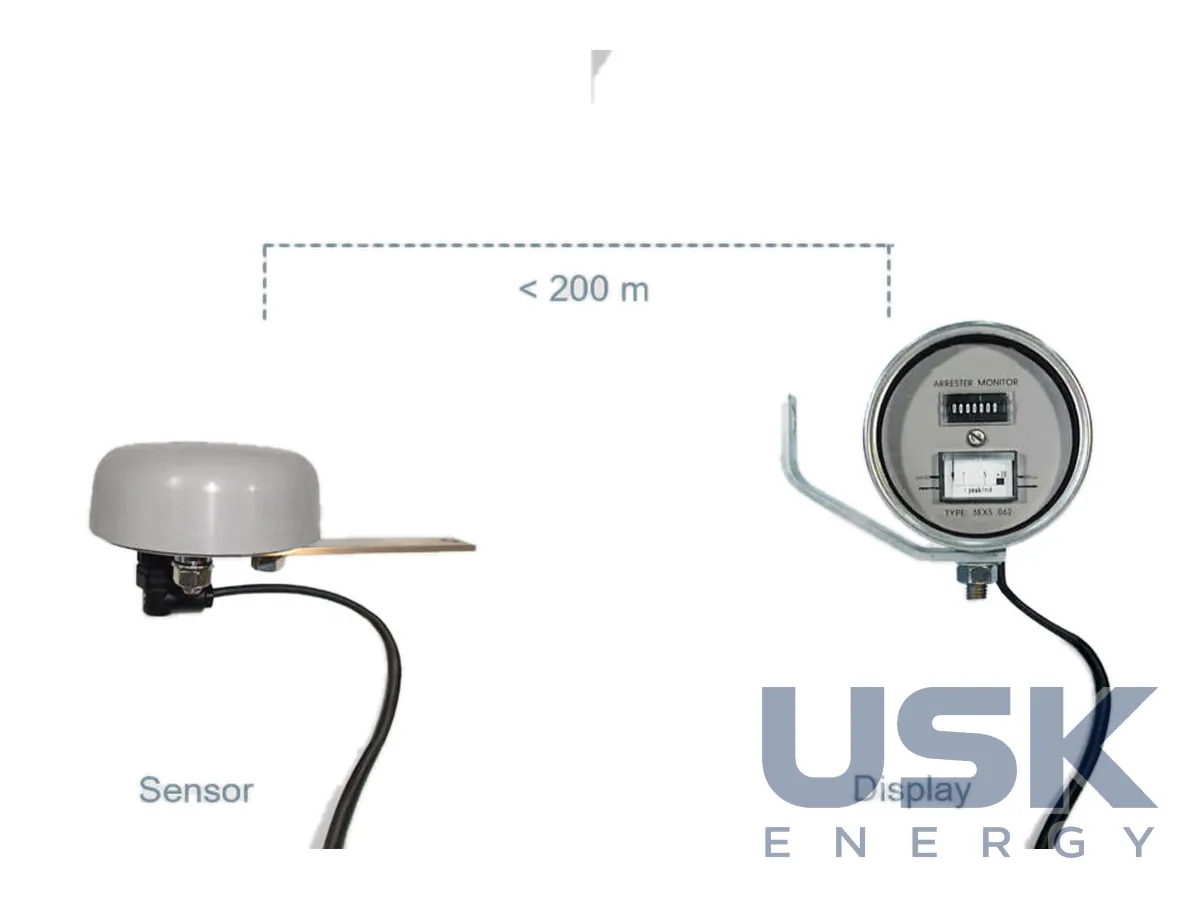

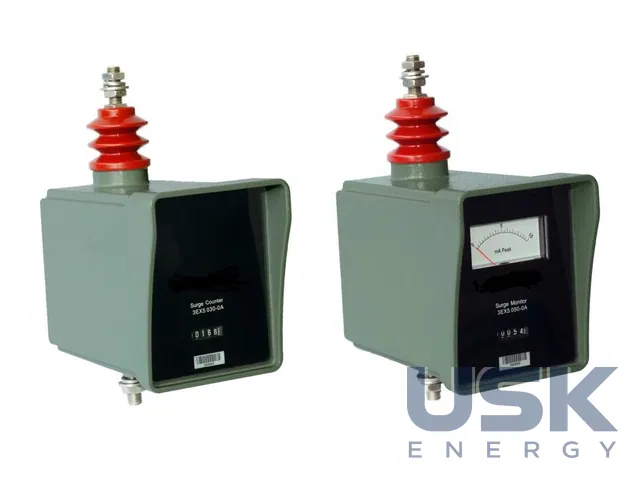

Найпростіший прилад 3EX5 030 вбудовують у заземлювальний спуск. Він рахує імпульси струму, що пройшли через обмежувач, і підходить як для окремих апаратів, так і для трифазних комплектів. Лічильник 3EX5 050 додатково вимірює струм витоку й показує його стрілочним міліамперметром як амплітудне значення, поділене на √2, з діапазоном до 10 мА або, у спеціальному виконанні, до 50 мА. Його ставлять лише на однофазні ОПН. Виконання 3EX5 030-1 і 3EX5 050-1 мають пасивний допоміжний контакт для дистанційного передавання сигналу. Комплект 3EX5 060/062 розділяє функції між датчиком у спуску, який рахує спрацьовування й безперервно вимірює струм витоку, та виносним дисплеєм 3EX5 062 на відстані до 200 м. У дисплеї є гніздо для локального вимірювання струму витоку, наприклад осцилографом.
Монітор стану ACM (Arrester Condition Monitor) вимірює повний струм витоку та імпульси струму, аналізує третю гармоніку струму витоку з компенсацією гармонік мережі та температурною корекцією. Стан ОПН він показує світлодіодами за принципом світлофора. Базову версію 3EX5 080-0 модернізують до 3EX5 080-1 з бездротовим USB-модулем і безкоштовною програмою ACM Service Tool для аналізу даних, налаштування параметрів і оновлення ПЗ. Розширені прилади роками ведуть добовий журнал струму витоку для аналізу трендів.
Sensarrester™ переводить контроль на рівень цифрової підстанції. Один пристрій 3EX5 090 обслуговує три ОПН трифазної групи й через IoT-шлюз передає мінімально потрібний обсяг даних у хмарну платформу, зв'язок іде мережею GSM. Оператор бачить струми витоку, кількість спрацьовувань, журнал останніх подій, температуру й погодні умови в момент імпульсу та загальний час роботи. Тривоги надходять електронною поштою та push-сповіщеннями, а на карті застосунку видно всі Sens-продукти Siemens Energy, від трансформаторів і КРУЕ до вимикачів. Типові об'єкти застосування — підстанції та ПЛ усіх класів напруги, вузли з високою грозовою активністю.
Технічні характеристики
| 3EX5 030 / 3EX5 050 | лічильник спрацьовувань / лічильник із вимірювачем струму витоку; версії -1 з допоміжним контактом |
|---|---|
| 3EX5 060 / 3EX5 062 | датчик у заземлювальному спуску + виносний дисплей на відстані до 200 м |
| 3EX5 080-0 / -1 (ACM) | монітор стану: повний струм витоку, імпульси, аналіз 3-ї гармоніки з компенсацією мережевих гармонік, температурна корекція |
| Індикація | світлодіоди «світлофор»; ACM-1 — бездротовий USB-модуль і ПЗ ACM Service Tool |
| Sensarrester™ | онлайн-моніторинг 24/7 через веб і мобільний застосунок, тривоги push/e-mail, журнал подій із погодними даними |
| Строк служби ОПН | до 30 років |
Запит ціни та строку поставки
Siemens Energy 3EX5 і Sensarrester — лічильники спрацьовувань і системи моніторингу ОПН, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи можна встановити лічильник 3EX5 на ОПН, що вже працює?
Так, усі пристрої лінійки ставлять на наявні ОПН без доопрацювання. Лічильник 3EX5 030 вбудовують у заземлювальний спуск обмежувача.
На якій відстані від ОПН можна розмістити дисплей 3EX5 062?
Виносний дисплей 3EX5 062 встановлюють у зручному місці на відстані до 200 м від датчика 3EX5 060. Він має гніздо для локального вимірювання струму витоку осцилографом.
Скільки ОПН контролює один пристрій Sensarrester?
Один пристрій 3EX5 090 контролює три ОПН, тобто трифазну групу. Дані доступні цілодобово через вебпереглядач і мобільний застосунок.
