Dynamic Ratings C50 — модульна система онлайн-моніторингу силових трансформаторів (C54 / C59)
Dynamic Ratings C50 — модульна платформа онлайн-моніторингу силових трансформаторів підстанцій і електростанцій. В одному пристрої вона збирає дані про уводи, РПН, охолодження, розчинені гази, оливу та систему її захисту, а також може контролювати вимикачі й КРП. Блок випускають у двох типорозмірах, C54 і C59.
- Типорозміри блока
- C54 — до 4 плат розширення; C59 — до 9 плат розширення
- Живлення
- 110–240 В DC або 110–250 В AC (50–60 Гц); 48 В DC на запит
- Робоча температура блока та інтерфейсу
- від −40 до 70 °C
- Зв'язок
- 10/100 Base-T (RJ45) та оптика FX; 2 × RS-485 + опційно RS-485 / RS-232 / оптичний послідовний порт
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Відкрита архітектура C50 дає змогу підключати сторонні багатогазові аналізатори DGA та датчики вологи. Обмін іде послідовним каналом у цифровому форматі, тож точність вимірювань зберігається, а з приладів доступна додаткова діагностична інформація. Дані виводяться на вбудовані вебсторінки, з якими працюють віддалено.

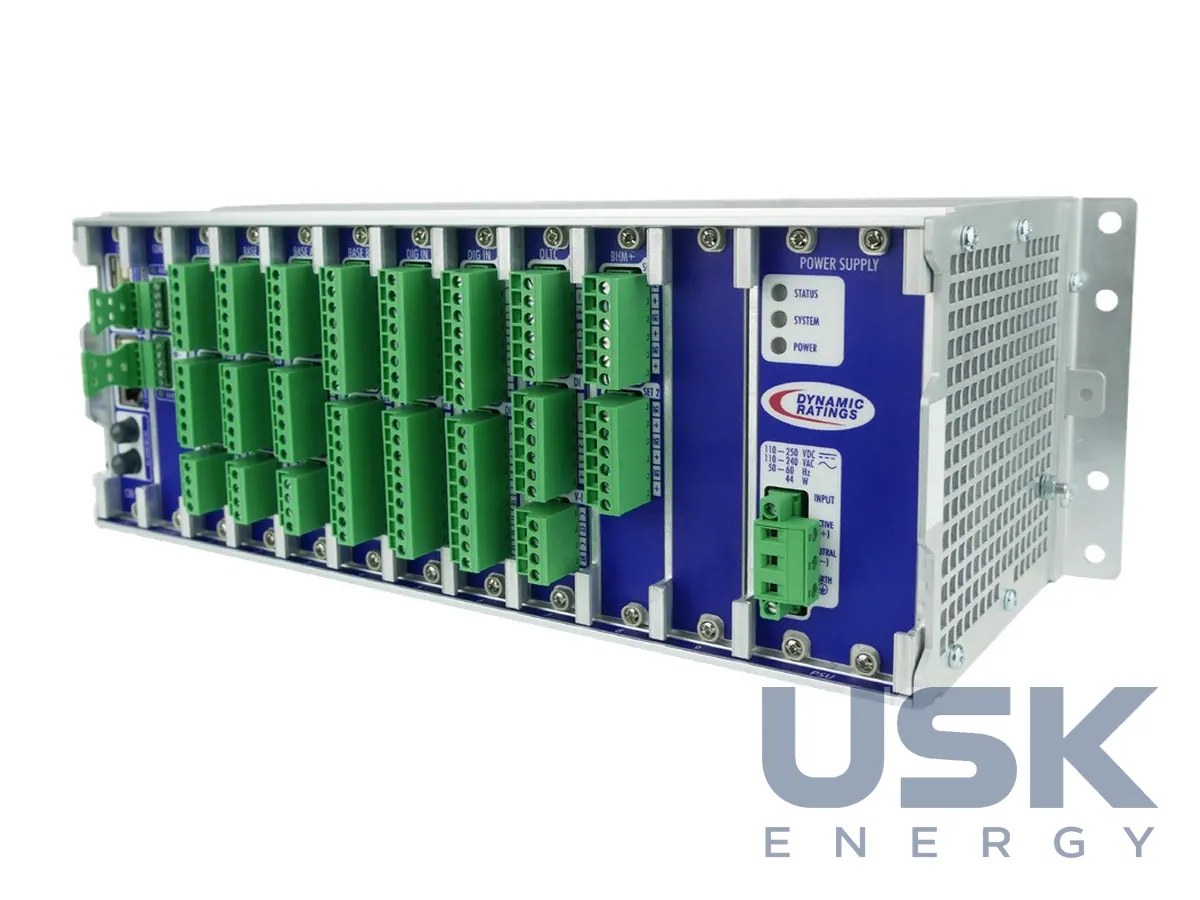

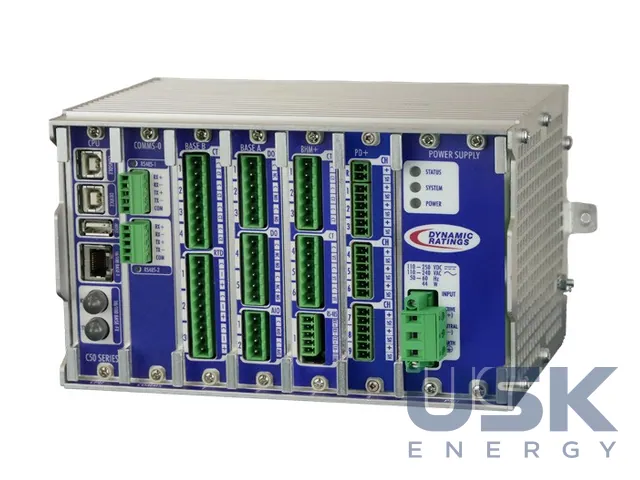

C54 вміщує до чотирьох плат розширення, C59 до дев'яти. Обов'язкові процесорний модуль, модуль зв'язку та універсальний блок живлення на 110–240 В постійного або 110–250 В змінного струму. Процесорний модуль має порт 10/100 Base-T (RJ45) і оптичний порт FX з вбудованим комутатором і підтримує кілька підключень до SCADA. Модуль зв'язку містить два порти RS-485 і додатковий порт RS-485, RS-232 або оптичний, що працює як ведучий чи ведений. Серед плат розширення є релейні виходи з аналоговими входами й виходами, плата з трьома входами Pt100 і чотирма струмовими входами, плата на 13 дискретних входів, п'ять реле типу C, регулювання напруги, моніторинг РПН, моніторинг уводів за сумою струмів або з опорною напругою від ТН і дев'ять входів часткових розрядів.
Аналітика включає активну модель вологості та розширену теплову модель. C50 розраховує найбільш нагріту точку обмотки з поправкою на стан охолодження, старіння ізоляції, ефективність і справність охолоджувальної системи. Для РПН ведуться лічильники перемикань за кожною позицією, розрахунок зношення контактів, контроль струму й напруги приводного двигуна та різниці температур, сигналізація повільного перемикання.
Система керує охолодженням дискретними ступенями, двошвидкісними вентиляторами, паралельними насосами або вентиляторами з частотним регулюванням. Вона виконує основне чи резервне регулювання напруги з компенсацією спаду напруги в лінії та паралельною роботою трансформаторів. Так на трансформаторі стає менше окремих пристроїв і менше точок можливої відмови.

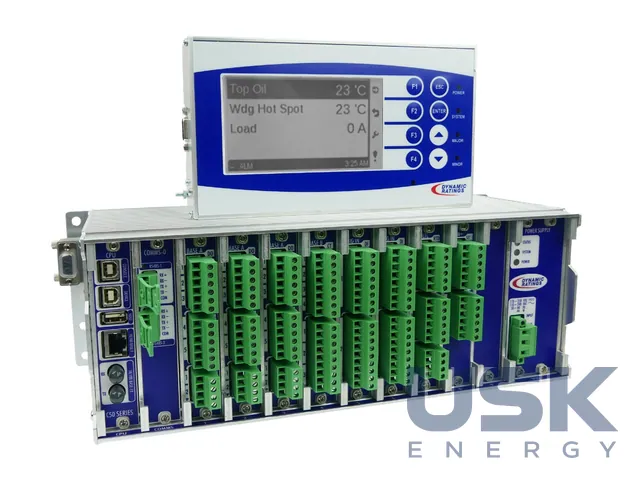

Аварійні сигнали групуються на загальні, головні та другорядні й надсилаються різним отримувачам кількома каналами SCADA та електронною поштою. Блок керування та інтерфейс користувача працюють за температури від −40 до 70 °C і монтуються на DIN-рейку або панель, інтерфейс також у стійку 19″. Упровадження супроводжує сервіс LIFESTREAM, а дані парку трансформаторів зводяться в ПЗ DynamicMetrix.
Технічні характеристики
| Типорозміри блока | C54 — до 4 плат розширення; C59 — до 9 плат розширення |
|---|---|
| Живлення | 110–240 В DC або 110–250 В AC (50–60 Гц); 48 В DC на запит |
| Робоча температура блока та інтерфейсу | від −40 до 70 °C |
| Зв'язок | 10/100 Base-T (RJ45) та оптика FX; 2 × RS-485 + опційно RS-485 / RS-232 / оптичний послідовний порт |
| Входи плати Base B | 3 × Pt100 (3-провідні), 4 × CT |
| Аналогові входи | 0–1 мА, 4–20 мА, 0–10 В DC |
| Дискретні входи | 13 на плату; 30–276 В AC або 15–390 В DC |
| Моніторинг уводів | до 6 датчиків BAU+ на плату, до 12 уводів |
| Часткові розряди | 9 входів ЧР на плату |
| Монтаж | DIN-рейка, панель; інтерфейс — також стійка 19″ |
| Регулювання напруги | основне або резервне; LDC за R і X; паралельна робота |
Запит ціни та строку поставки
Dynamic Ratings C50 — модульна система онлайн-моніторингу силових трансформаторів (C54 / C59), Dynamic Ratings. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9031 80 38 00 |
|---|---|
| HS, 6 знаків | 9031 80 |
| CN (ЄС) | 9031 80 38 |
| HTSUS (США) | 9031 80 80 85 |
| Митний тариф КНР | 9031 80 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки плат розширення вміщують блоки C54 і C59?
C54 вміщує до 4 плат розширення, C59 до 9. Процесорний модуль, модуль зв'язку та блок живлення входять у базову конфігурацію.
Від якої напруги живиться C50?
Універсальний блок живлення працює від 110–240 В DC або 110–250 В AC (50–60 Гц). Виконання на 48 В DC доступне на запит.
Скільки уводів може контролювати C50?
Плата моніторингу уводів приймає до 6 датчиків BAU+, система контролює до 12 уводів. Плати уводів встановлюють у слоти 1–4.
