Power Electronics Twin Skid Compact — трансформаторна станція СН для двох інверторів

Опис

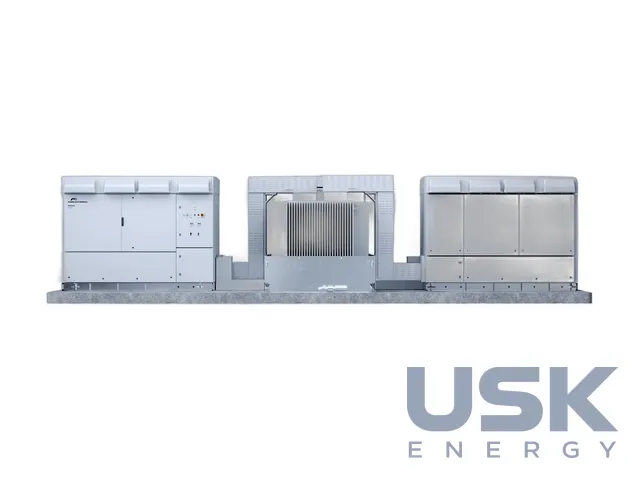

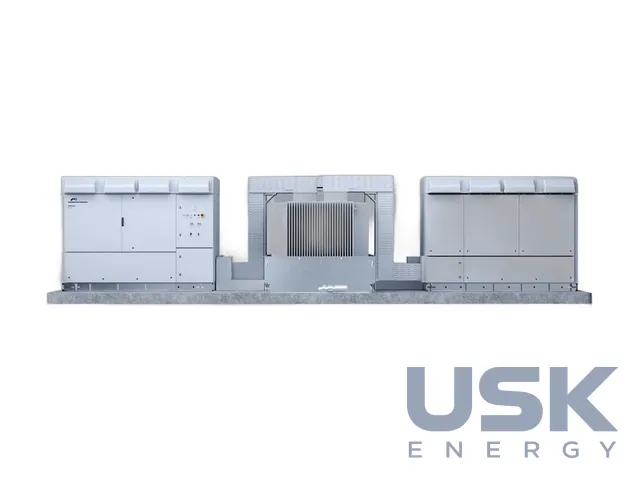

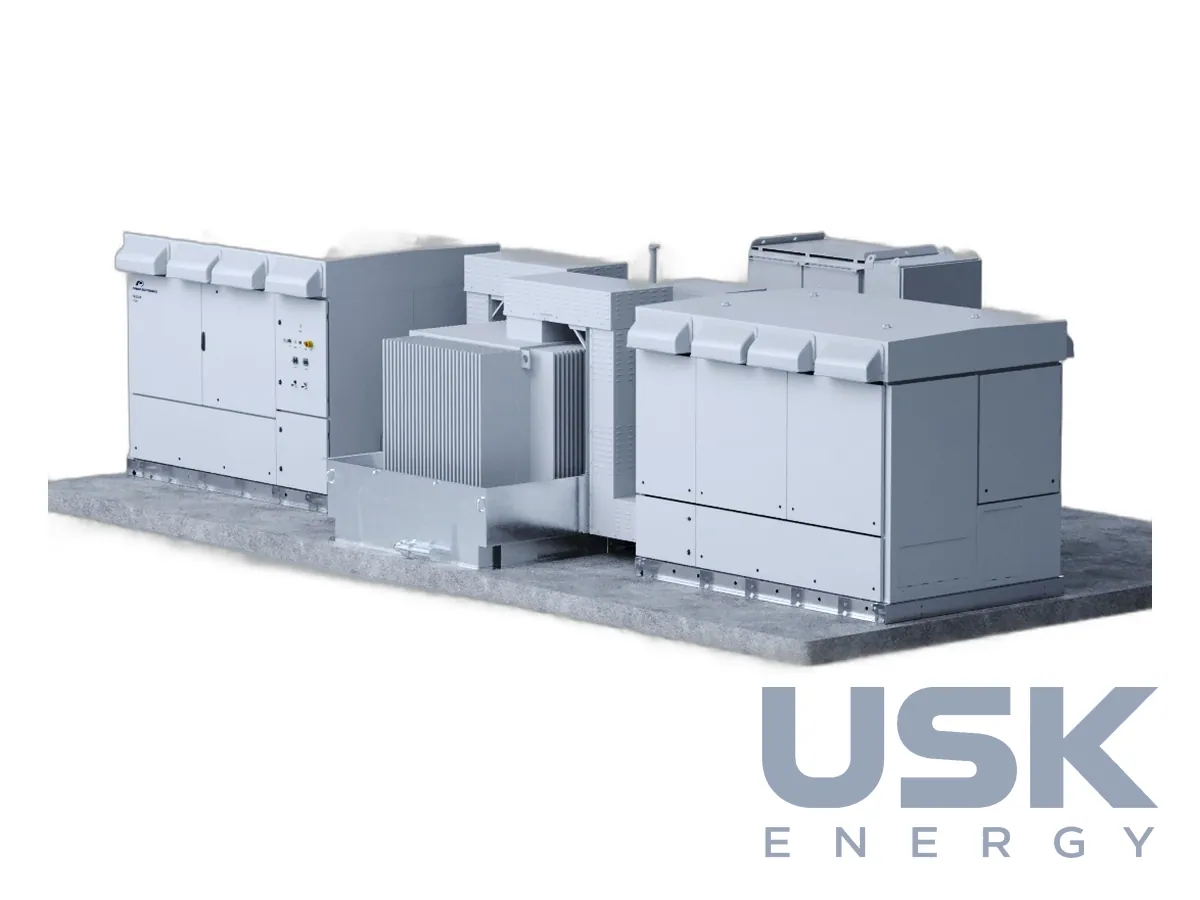

Twin Skid Compact відрізняється від одиночної станції Power Electronics тим, що до одного трансформатора підключаються одразу два інвертори HEMK або PCSK. Виробник розраховує цю станцію на найбільші сонячні електростанції, де важлива щільність потужності та кожен квадратний метр майданчика. Замість двох трансформаторів і двох РП на полі ставлять один комплект, а інвертори розміщують з обох боків від нього. Інвертори HEMK працюють на СЕС, PCSK у системах накопичення енергії.

Схема трансформатора Dy11y11, ступінь захисту трансформатора IP54. Дві вторинні обмотки в зірку за первинної в трикутнику дають кожному інвертору власну обмотку НН. Так інвертори не пов'язані між собою на боці змінного струму низької напруги, а їхні виходи сумуються вже в магнітопроводі трансформатора. Ступінь захисту IP54 означає захист від пилу та бризок води, і трансформатор стоїть просто неба без окремої будівлі. Сама станція при цьому не потребує ні контейнера, ні приміщення, що знижує масу та вартість будівельної частини. Для експлуатації це означає й менше вузлів, які треба обслуговувати, адже один трансформатор з одним РП замінює два комплекти.

РП СН двофідерне, 16 кА / 1 с, опційно до 25 кА. У технічному листі варіанти перелічено точніше, це 20 кА / 1 с, 20 кА / 3 с і 25 кА / 1 с. Стійкість до внутрішньої дуги відповідає класу A-FLR на 16 кА / 1 с, на замовлення на 20 або 25 кА. Клас напруги СН 20 або 22 кВ, можливі й інші значення. Варіант РП без SF6 доступний на замовлення. Джерело безперебійного живлення для кіл керування входить до складу, а його автономію добирають із виробником під вимоги проєкту.

Обладнання змонтовано на оцинкованій рамі. Компактне компонування зменшує займану площу, а заводське складання скорочує час і людські ресурси на пусконалагодження, бо підключення двох інверторів до станції простіше, ніж будівництво двох окремих вузлів. На місці раму встановлюють на основу, прокладають кабелі від інверторів і кабельну лінію СН, потім перевіряють і вмикають станцію. Двофідерне РП дає змогу вести шлейф через кілька станцій поспіль.

Робоча температура від -25 до +60 °C. Виконання GEN 3 знижує потужність понад 40 °C, виконання GEN 3 2.0 понад 30 °C. Для холоднішого клімату умови погоджують із Power Electronics. Висота встановлення до 1000 м, на замовлення до 4000 м, вологість від 4% до 95%. Станцію виконано за IEC 62271-212, IEC 62271-200, IEC 60076 і IEC 61439-1. Стандарт IEC 62271-212 присвячений комплектним станціям, де трансформатор, РП СН і збірка НН проходять випробування як єдиний виріб, і це спрощує погодження проєкту з мережевою компанією.
