Power Electronics MV Skid Compact — трансформаторна станція СН для інверторів HEMK / PCSK

Опис

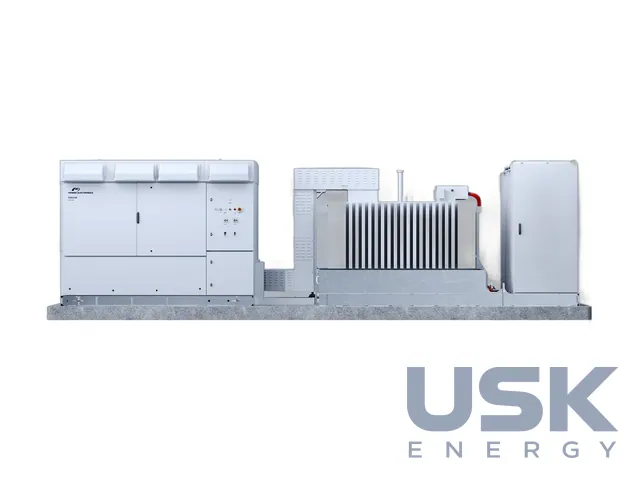

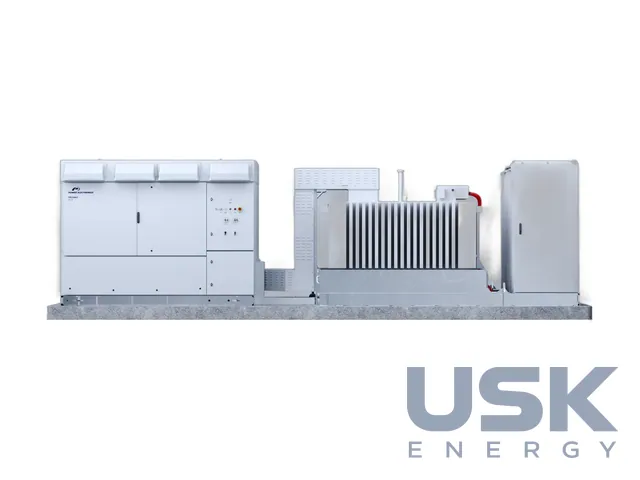

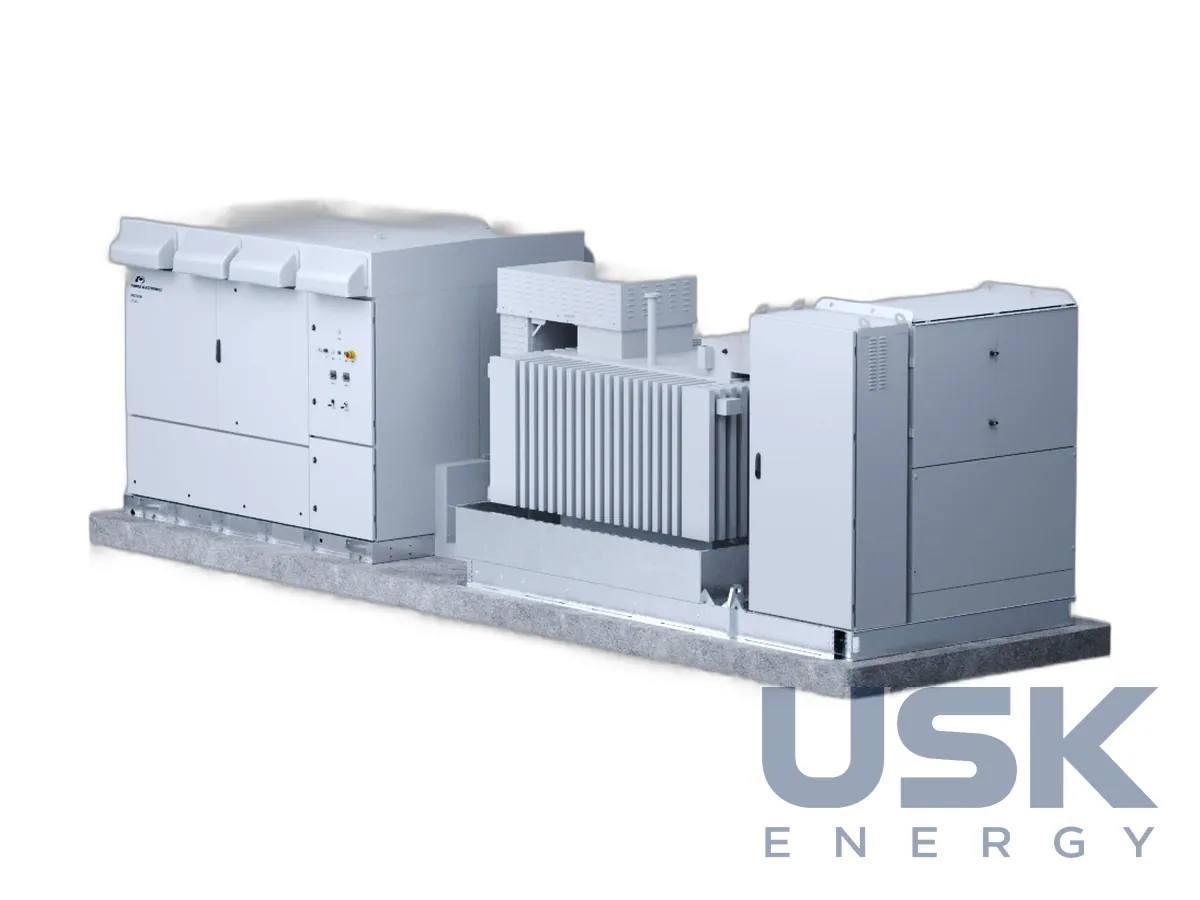

MV Skid Compact від Power Electronics збирає на одній рамі все, що потрібно для виведення одного інвертора на мережу середньої напруги. Це трансформатор НН/СН, розподільний пристрій СН і з'єднання між ними. Станцію ставлять поруч з інвертором, і разом вони утворюють завершений енергоблок. Інвертор HEMK ставлять на СЕС, PCSK працює в накопичувачах. Виробник відводить цьому поєднанню роль готового комплекту для середніх і великих електростанцій, який спрощує проєктування та знижує витрати на монтаж.

Схема трансформатора Dy11y11, ступінь захисту трансформатора IP54. Позначення вказує на дві обмотки НН, з'єднані в зірку, за обмотки СН у трикутнику. Трансформатор оснащено реле захисту за тиском, температурою з двома ступенями та газоутворенням або рівнем діелектрика, а під ним на замовлення ставлять оливозбірний бак. Піддон з оцинкованої сталі з вбудованим вуглеводневим фільтром затримує оливу в разі витоку. Перемичку СН між трансформатором і захисним РП розведено на заводі.

РП СН двофідерне, вимикач на 16 кА / 1 с, опційно 20–25 кА. У технічному листі варіанти розписано докладно, це 20 кА / 1 с, 20 кА / 3 с або 25 кА / 1 с. Внутрішня дугова стійкість відповідає класу A-FLR на 16 кА / 1 с з варіантами на 20 або 25 кА, тобто персонал захищений з усіх чотирьох боків. Імпульсна напруга 125 кВ. Напруга СН 20 / 22 кВ, інші класи погоджують із виробником. На замовлення РП постачають без SF6. Для живлення власних потреб і захисту передбачено ДБЖ, час автономії якого добирають із виробником.

Робочий діапазон температур від -25 до +60 °C. У виконанні GEN 3 потужність знижується понад 40 °C, у виконанні GEN 3 2.0 понад 30 °C. Для нижчих температур потрібна консультація з Power Electronics. Висота встановлення до 1000 м, на замовлення до 4000 м, відносна вологість від 4% до 95%. Конструкція відповідає IEC 62271-212, IEC 62271-200, IEC 60076 і IEC 61439-1, перший із цих стандартів якраз описує комплектні станції з трансформатора та комутаційної апаратури.

Станцію збирають на оцинкованій рамі та підключають за принципом plug & play. На майданчику раму ставлять на підготовлену основу, підводять кабелі НН від інвертора й кабелі СН від сусідніх станцій або від головної підстанції, після чого лишається перевірка та ввімкнення. Двофідерне РП зручне для ланцюжка, коли кілька станцій з'єднують шлейфом кабельною лінією СН. Кожна станція має вхід і вихід, а її трансформатор живиться через власний вимикач. Вимкнення однієї станції для ревізії не розриває ланцюжок, решта блоків продовжує видавати потужність у мережу. Така схема спрощує й кабельну мережу поля, бо лінії СН ідуть від станції до станції, а не кожна окремо до головної підстанції.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
