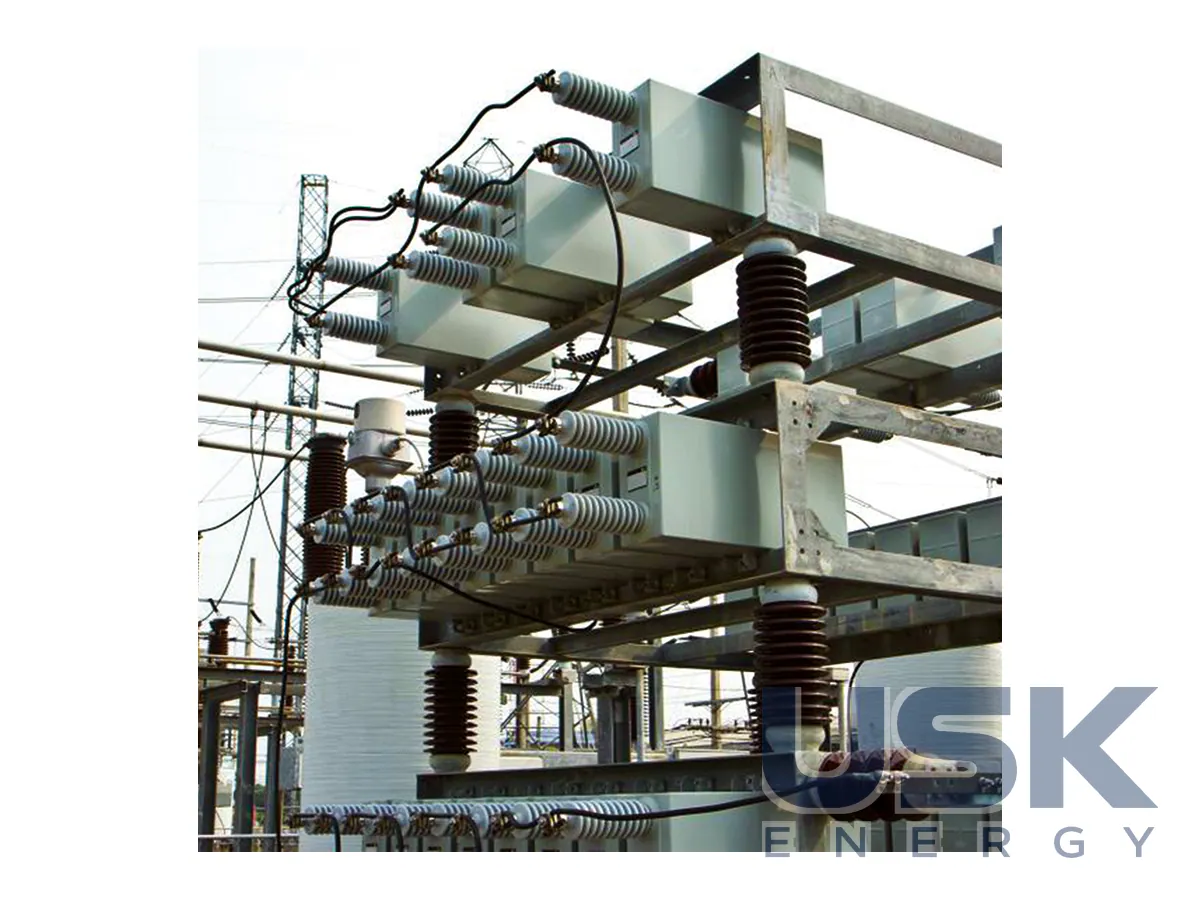

Ortea BIORIF — однофазні конденсатори середньої та високої напруги для КРМ

Опис

Ortea BIORIF виробник описує як серію, що закриває весь ряд задач корекції коефіцієнта потужності на середній і високій напрузі. Сама по собі одиниця серії однофазна, тобто це окрема банка з виводами, і вже з таких банок збирають конденсаторні батареї СН і ВН. Кількість одиниць у групі, схема їх з'єднання та розбивка на ступені визначаються напругою мережі й потрібною реактивною потужністю. Тому одна й та сама серія годиться і для невеликої батареї на шинах заводської підстанції, і для великої установки на вузлі мережі.

Основне конструктивне розгалуження серії стосується захисту. Перше виконання має внутрішні запобіжники. Кожен конденсаторний елемент усередині банки підключений через власну плавку вставку, і в разі пробою елемента вставка відокремлює саме його. Банка лишається в роботі з трохи зменшеною ємністю, а батарея не потребує негайного відключення. Друге виконання, без внутрішніх запобіжників, простіше за будовою, і захист батареї в цьому разі будується ззовні, через зовнішні запобіжники на кожну банку або через схему контролю небалансу. Вибір між варіантами робить проєктувальник батареї, виходячи з її схеми, потужності та прийнятої в енергосистемі практики релейного захисту.

Щодо нормативної бази, BIORIF відповідає IEC 60871, міжнародному стандарту на шунтові конденсатори для мереж змінного струму. Паралельно конденсатори виконуються за вимогами ANSI, IEEE 18 і NEMA CP-1. Для українського замовника це означає просту річ: одна серія підходить і для об'єктів, що будуються за європейськими нормами, і для проєктів, де технічні умови написані за американськими стандартами, наприклад для обладнання в складі імпортних установок. Виробник окремо вказує, що за цими стандартами конденсатори можна встановлювати в будь-якому середовищі й умовах, які стандарти охоплюють.

Конденсатори BIORIF у Ortea входять і до складу готових батарей. Компанія Ortea Next збирає з них конденсаторні установки середньої напруги разом з іншими компонентами, тобто постачає вже закінчений вузол КРМ. Автоматичні батареї у стандартному виконанні виготовляються потужністю до 5 Мвар і на напругу до 12 кВ, для внутрішнього й зовнішнього встановлення, зі ступенями від 500 до 2000 квар. Якщо потрібна інша потужність чи напруга, батарея проєктується окремо з тих самих однофазних одиниць.

Під час підбору варто мати перед собою кілька вихідних даних. Це номінальна напруга мережі, потрібна реактивна потужність і її розбивка на ступені, місце встановлення (приміщення чи відкрита площадка), рівень гармонік у мережі та вимоги до захисту. Від останнього пункту залежить, чи брати банки з внутрішніми запобіжниками. Для мереж зі значними гармоніками батарею зазвичай доповнюють реакторами, і цей момент закладають у проєкт заздалегідь. Інакше конденсатори перегріваються струмами вищих гармонік і швидше втрачають ємність.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
