Allied — тарілчасті ізолятори із загартованого скла для ПЛ до 400 кВ
Тарілчасті ізолятори Allied типу «шапка–стрижень» із загартованого скла комплектують підвісні й натяжні гірлянди ПЛ напругою до 400 кВ. Лінійка розрахована на механічні навантаження до 400 кН і має гладкий, протитуманний та аеродинамічний профілі.
- Тип
- тарілчасті («шапка–стрижень») із загартованого скла
- Клас напруги ПЛ
- до 400 кВ
- Механічне навантаження
- до 400 кН
- Профілі
- нормальний, протитуманний (anti-fog), аеродинамічний
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

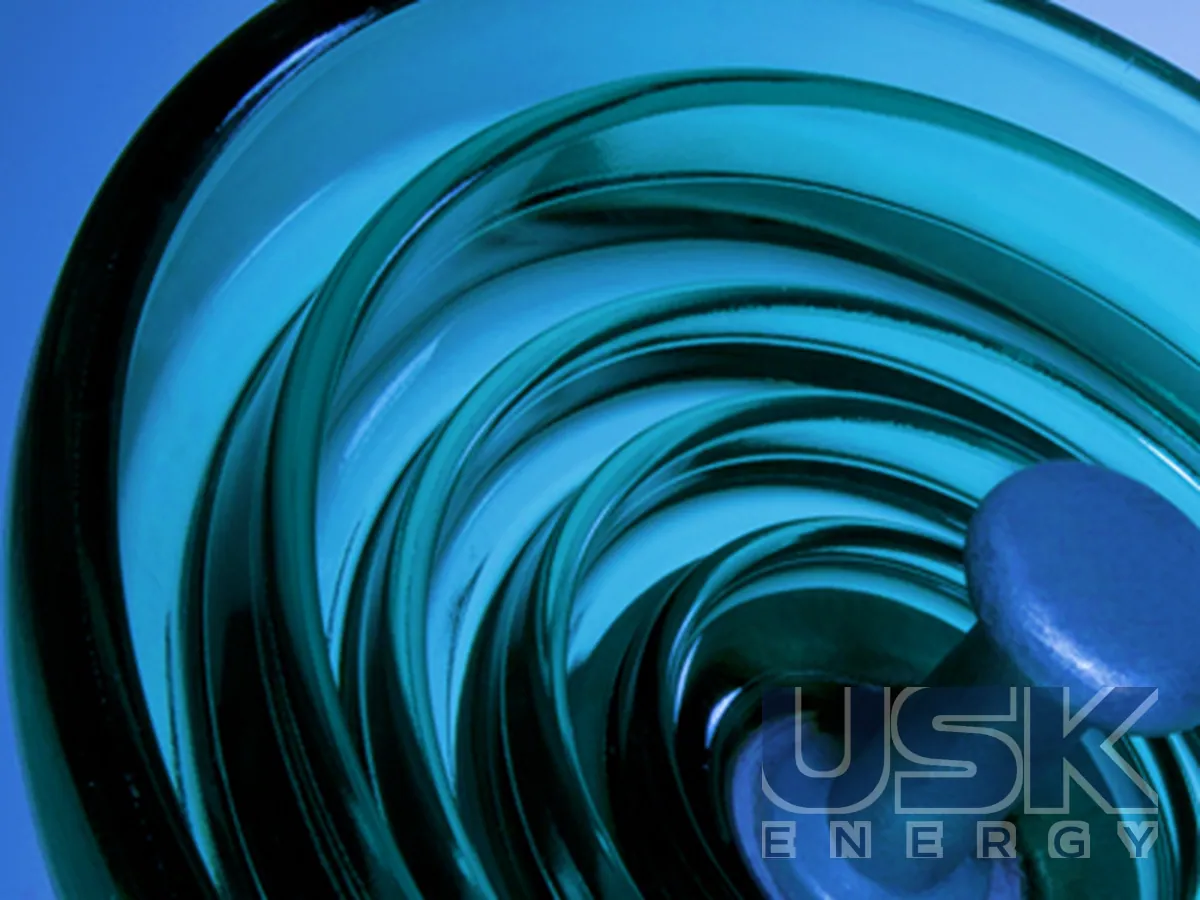

Ізолювальна деталь виготовлена з термічно загартованого скла й з'єднана з металевою шапкою та стрижнем. Ізолятори збирають у гірлянди через зчіпну арматуру, зокрема ту, яку випускає сама Allied, тобто сережки, вушка, коромисла й захисну арматуру. Лінійку компанія розробила в розвиток власного виробництва ізоляторів для ПЛ. Скляні тарілки доповнюють порцелянові й композитні ізолятори компанії, тож для однієї лінії можна порівняти кілька варіантів ізоляції. Тарілки з'єднують послідовно, і кількість ізоляторів у гірлянді визначає клас напруги лінії. Підвісні гірлянди тримають провід на проміжних опорах, натяжні сприймають тяжіння проводу на анкерних.
Профіль добирають під рівень забруднення траси. У програмі є традиційний гладкий і протитуманний (anti-fog) профілі, кожен під свій рівень забруднення. Аеродинамічний профіль традиційно ставлять у пустельних районах, де ізолятор має якнайменше накопичувати пісок і пил. Довжину шляху витоку й електричні характеристики визначають на запит під клас напруги та ступінь забруднення.
Ізолятори працюють на магістральних і розподільних ПЛ змінного струму, на нових лініях і під час реконструкції та перетягування проводів наявних. Для проєкту перетягування проводів National Grid у Великій Британії Allied постачала скляні ізолятори для натяжних гірлянд 400 кВ і протитуманні підвісні ізолятори 300 кН. Власний конструкторський відділ збирає гірлянди під конкретні системи проводів і конструкції опор, від ґратчастих сталевих башт до опор нестандартної форми.
Готові ізолятори й гірлянди проходять типові та вибіркові механічні й електричні випробування в заводській лабораторії Allied. Механіку перевіряють на машинах розтягування 500 і 1000 кН, електричні параметри у високовольтній лабораторії, а розміри зчеплень калібрами BS, IEC та ANSI. Виробництво й лабораторія працюють за системою менеджменту ISO 9001 та ISO 14001, а систему охорони праці приведено у відповідність до ISO 45001. Завод розташований у Танстоллі, Стаффордшир. Сьогодні Allied входить до шведської групи Addtech і постачає ізолятори замовникам у Великій Британії та за її межами. Типорозмір ізолятора добирають на запит разом із довжиною шляху витоку та кількістю тарілок у гірлянді.
Технічні характеристики
| Тип | тарілчасті («шапка–стрижень») із загартованого скла |
|---|---|
| Клас напруги ПЛ | до 400 кВ |
| Механічне навантаження | до 400 кН |
| Профілі | нормальний, протитуманний (anti-fog), аеродинамічний |
| Застосування | підвісні та натяжні гірлянди |
Запит ціни та строку поставки
Allied — тарілчасті ізолятори із загартованого скла для ПЛ до 400 кВ, Allied Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 10 00 00 |
|---|---|
| HS, 6 знаків | 8546 10 |
| CN (ЄС) | 8546 10 00 |
| HTSUS (США) | 8546 10 00 00 |
| Митний тариф КНР | 8546 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу й навантаження розраховані скляні ізолятори Allied?
На ПЛ напругою до 400 кВ і механічні навантаження до 400 кН. Для National Grid постачали ізолятори для натяжних гірлянд 400 кВ і протитуманні підвісні на 300 кН.
Які профілі тарілок доступні?
Нормальний гладкий, протитуманний (anti-fog) і аеродинамічний. Аеродинамічний традиційно застосовують у пустельних районах.
Чи можна отримати комплектну гірлянду?
Так, Allied постачає гірлянди разом із власною зчіпною арматурою під конкретну систему проводів і тип опори. Механічні випробування проводять на машинах 500 і 1000 кН.
