Allied — композитні ізолювальні траверси та V-подібні ізолювальні конструкції для ПЛ ВН/НВН
Композитні ізолювальні траверси Allied замінюють металеву траверсу з підвісними гірляндами й самі несуть проводи ПЛ. Так збільшують габарит проводу до землі без заміни чи нарощування опор, а на нових лініях знижують висоту опор. Референції компанії охоплюють лінії 132–420 кВ.
- Призначення
- збільшення габариту, підвищення пропускної здатності й напруги ПЛ, компактні та малогабаритні опори
- Клас напруги (референції)
- 132–420 кВ
- Роботи
- концептуальний проєкт, глобальне моделювання, МСЕ, проєкт литих вузлів, виробництво, випробування, супровід монтажу
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Збільшений габарит дає мережевому оператору кілька можливостей. Траверсу ставлять на ту саму опору замість металевої, і провід кріпиться безпосередньо на кінці композитних ізоляторів. Можна підняти допустиму робочу температуру проводів і разом з нею пропускну здатність (ampacity). Можна усунути порушення нормативних габаритів без дороговартісної заміни чи нарощування сталевих опор. Можна підвищити напругу наявних кіл і збільшити потужність, що передається. Для забруднених районів ізолятори траверс проєктують зі збільшеною довжиною шляху витоку.
На нових ПЛ композитні траверси дають змогу суттєво знизити висоту звичайних опор. Лінія стає нижчою й компактнішою, що поліпшує її вигляд і суспільну прийнятність. Нижча опора менше помітна в ландшафті, і нову трасу простіше погодити. Виробник пов'язує розвиток нових ліній і міждержавних перетинів у Європі саме з такими естетичними опорами.
Allied веде роботу повним циклом, спираючись на власні спільні розробки в інших секторах. Спершу концептуальний проєкт і техніко-економічне опрацювання, далі глобальне моделювання ПЛ під кліматичні та аварійні навантажувальні режими. Ізолятори, арматуру й суміжні вузли моделюють у 3D і розраховують методом скінченних елементів, складні литі деталі проєктують окремо. Розрахунки підтверджують на прототипах, потім запускають серію. Окремі ізолятори й збірки проходять повномасштабні механічні та електричні випробування за національними й міжнародними стандартами, а під час навантаження й монтажу фахівці компанії супроводжують роботи на об'єкті.

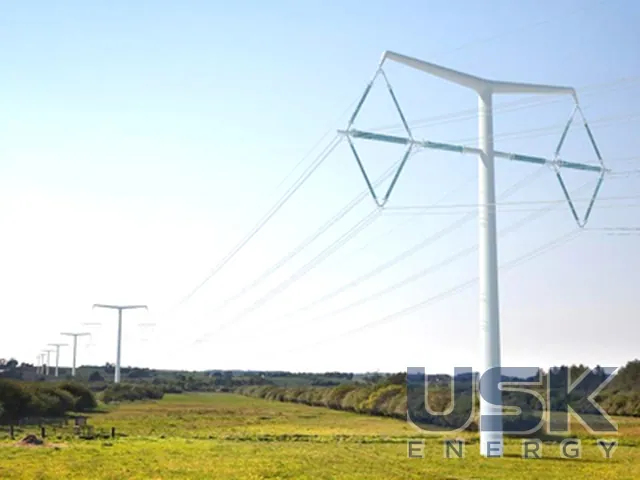

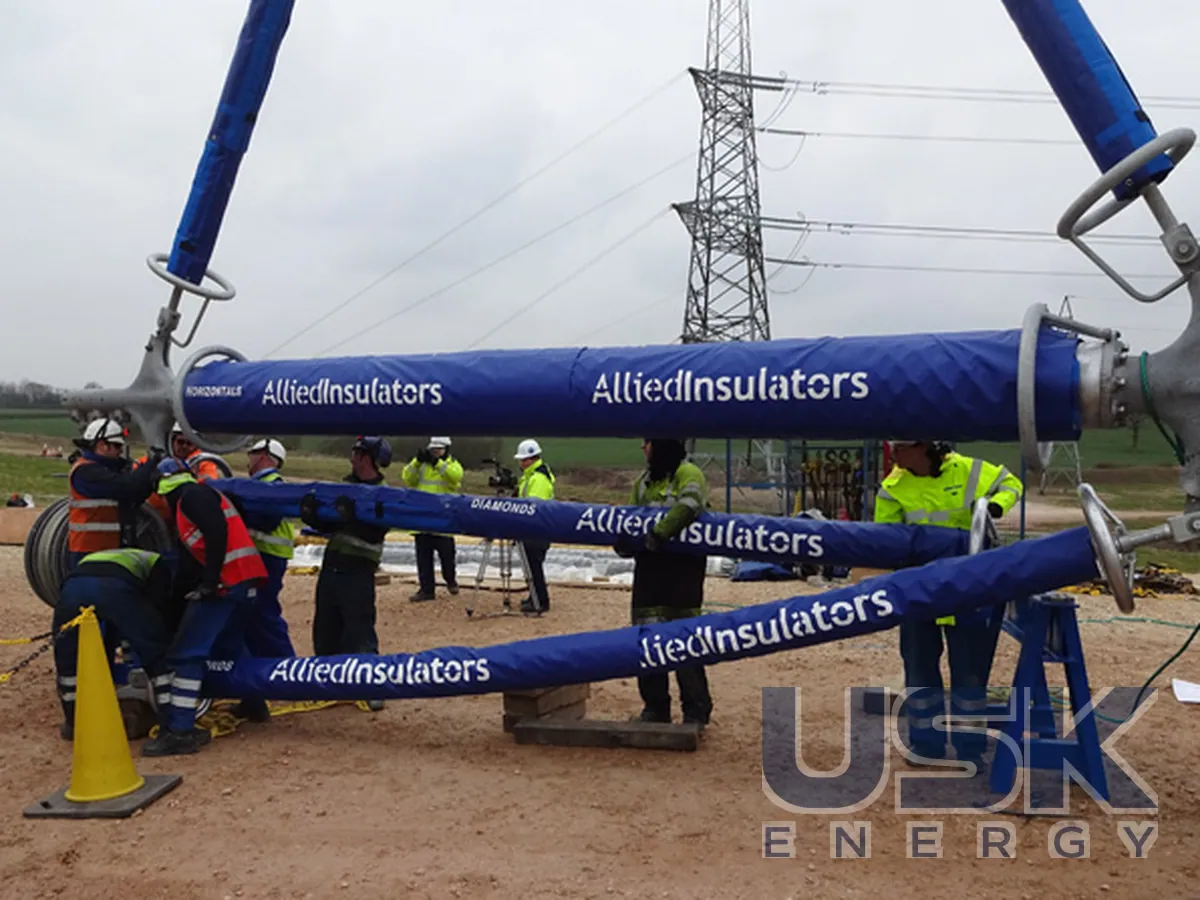

Для данського інтерконектора Kassø–Frøslev 420 кВ (Energinet, опори Eagle Pylon) Allied разом із GD Powernet спроєктувала й поставила V-подібні ізолювальні конструкції траверсного типу. Для пілотного проєкту T-Pylon National Grid 400 кВ компанія виготовила ізолювальні «ромби» та гірлянди. Геометрія там нестандартна, а механічні навантаження екстремальні, тому для перевірки стійкості до комбінованих навантажень у кліматичних і аварійних режимах розробили нове випробувальне обладнання й методики. Поряд із типовими випробуваннями окремих ізоляторів збірку повністю випробували електрично на відповідність вимогам мережі National Grid. Ізолятори й арматуру виготовляють на заводі в Танстоллі, Стаффордшир.
Технічні характеристики
| Призначення | збільшення габариту, підвищення пропускної здатності й напруги ПЛ, компактні та малогабаритні опори |
|---|---|
| Клас напруги (референції) | 132–420 кВ |
| Роботи | концептуальний проєкт, глобальне моделювання, МСЕ, проєкт литих вузлів, виробництво, випробування, супровід монтажу |
Запит ціни та строку поставки
Allied — композитні ізолювальні траверси та V-подібні ізолювальні конструкції для ПЛ ВН/НВН, Allied Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої напруги Allied виконувала проєкти з композитними траверсами?
Референції охоплюють лінії 132–420 кВ, зокрема інтерконектор Kassø–Frøslev 420 кВ у Данії та пілотну лінію T-Pylon National Grid 400 кВ.
Що дає заміна металевої траверси композитною на наявній лінії?
Збільшується габарит проводу до землі без заміни чи нарощування опор. Це дає змогу підняти робочу температуру й пропускну здатність проводів або підвищити напругу кола.
Які випробування проходять траверси?
Окремі ізолятори й збірки проходять повномасштабні механічні та електричні випробування за національними й міжнародними стандартами. Для T-Pylon збірки додатково випробовували на комбіновані навантаження.
