Allied — лінійна арматура ПЛ: зчіпна й підтримувальна арматура гірлянд, затискачі, спіральна арматура OPPC/OPGW, розпірки, гасники вібрації
Лінійна арматура Allied охоплює зчіпну й підтримувальну арматуру гірлянд, натяжні клинові та пресовані затискачі, спіральну арматуру для OPPC і OPGW, розпірки й гасники вібрації. З нею компанія постачає комплектні гірлянди ізоляторів для опор, ґратчастих сталевих башт і опор нестандартної конструкції, а також окрему арматуру для проводів.
- Номенклатура
- арматура ізоляторів і проводів, клинові та пресовані затискачі, спіральна арматура для OPPC/OPGW, розпірки, гасники вібрації, з'єднувачі в прольоті
- Рішення
- комплектні гірлянди для опор, ґратчастих сталевих башт і нестандартних опор
- Калібри зчеплення
- BS, IEC, ANSI
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Арматуру Allied випускає як доповнення до власних ізоляторів зі скла, порцеляни, композиту й ПЕНЩ. Тому замовник отримує гірлянду від одного виробника, де ізолятор, зчіпні ланки й затискачі вже погоджені між собою. Так комплектують лінії на дерев'яних і металевих опорах, на ґратчастих сталевих баштах і на опорах нестандартної форми. Ізоляторна програма, до якої належить ця арматура, включає тарілчасті ізолятори із загартованого скла й порцеляни, композитні стрижні та штирові ізолятори з ПЕНЩ. Якщо ізолятори вже є, можна замовити тільки арматуру для проводів.

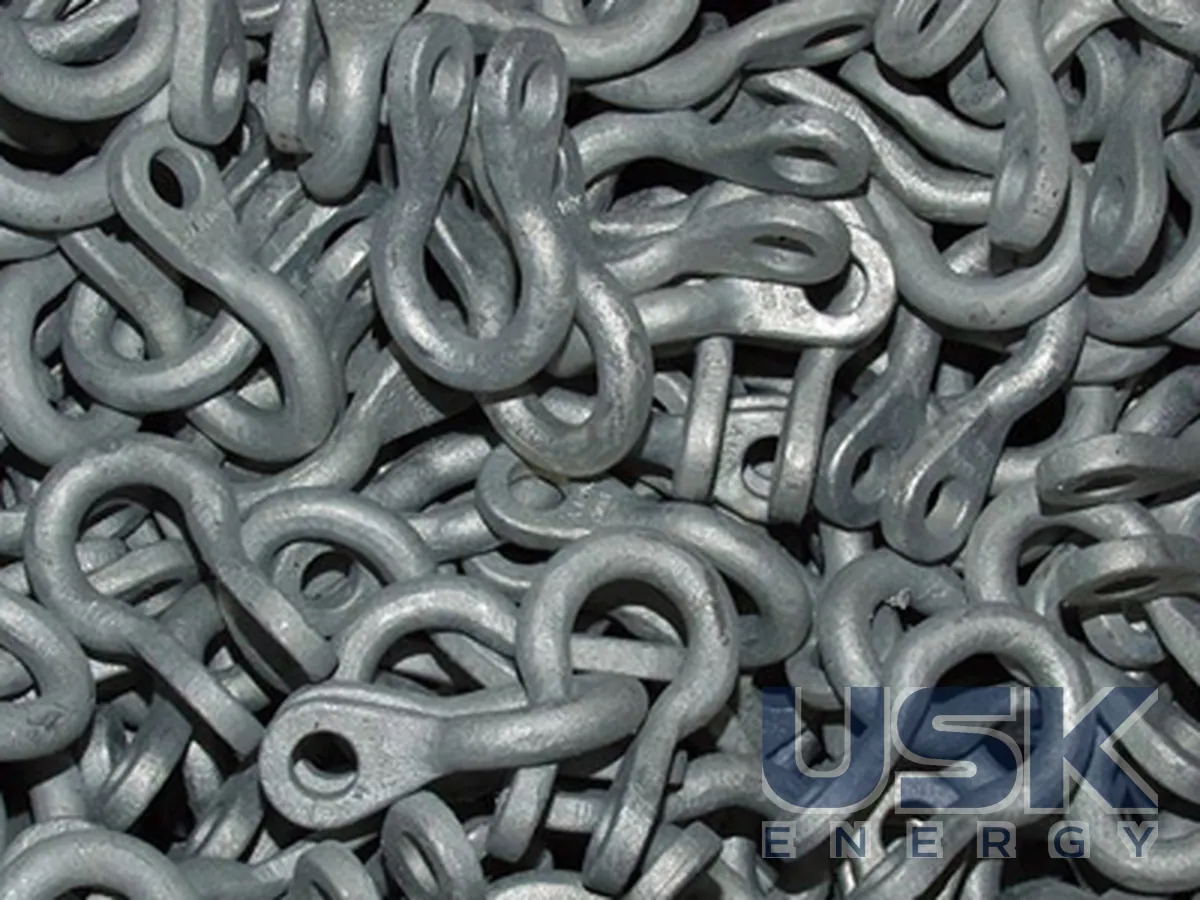

До зчіпної арматури належать сережки, вушка, скоби, коромисла та інші ланки гірлянди. Провід кріплять натяжними клиновими або пресованими затискачами. Для проводів із вбудованими оптичними волокнами OPPC і грозотросів з оптичним кабелем OPGW передбачено спіральну арматуру. На розщеплених фазах ставлять дистанційні розпірки, на проводах гасники вібрації, а в прольоті з'єднувачі проводів. Набір ланок добирають так, щоб гірлянда зібралася саме з тим ізолятором, який іде на лінію, будь то скляний тарілчастий, порцеляновий чи композитний стрижневий.
Для компактної лінії 132 кВ компанії Electricity North West Allied розробила й погодила арматуру під систему проводу OPPC. Її постачали разом із композитними опорними та натяжними ізоляторами. Подібні задачі конструкторський відділ розв'язує, спираючись на велику бібліотеку креслень і типових схем гірлянд під різні системи проводів і конфігурації. У роботі використовують 3D-проєктування й розрахунки методом скінченних елементів. Під конкретні вимоги адаптують навіть складні литі вузли для композитних траверс і опор T-Pylon, а нову конструкцію можна перевірити випробуваннями ще до запуску оснащення.
Заводська лабораторія виконує типові, приймально-здавальні та вибіркові випробування ізоляторів, арматури й аксесуарів проводів. Для цього є машини розтягування та електромеханічних випробувань 500 кН, горизонтальні машини 300 і 1000 кН і машина на стиск 300 кН. Окремо контролюють товщину цинкового покриття та розміри деталей, а шарнірні зчеплення перевіряють калібрами BS, IEC та ANSI. Конкретні типорозміри й руйнівні навантаження добирають на запит під провід, тип опори й конфігурацію гірлянди.
Технічні характеристики
| Номенклатура | арматура ізоляторів і проводів, клинові та пресовані затискачі, спіральна арматура для OPPC/OPGW, розпірки, гасники вібрації, з'єднувачі в прольоті |
|---|---|
| Рішення | комплектні гірлянди для опор, ґратчастих сталевих башт і нестандартних опор |
| Калібри зчеплення | BS, IEC, ANSI |
Запит ціни та строку поставки
Allied — лінійна арматура ПЛ: зчіпна й підтримувальна арматура гірлянд, затискачі, спіральна арматура OPPC/OPGW, розпірки, гасники вібрації, Allied Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 00 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи постачає Allied арматуру для проводів з оптичними волокнами?
Так, є спіральна арматура для проводів OPPC і грозотросів OPGW. Для компактної лінії 132 кВ Electricity North West компанія розробила й погодила арматуру під провід OPPC.
Чи можна замовити комплектну гірлянду разом з ізоляторами?
Так, Allied постачає комплектні гірлянди для дерев'яних і металевих опор, ґратчастих сталевих башт і опор нестандартної конструкції. Окремо доступна арматура для проводів.
Які випробування проходить арматура?
Типові, приймально-здавальні та вибіркові випробування на машинах розтягування 500 кН, горизонтальних машинах 300 і 1000 кН і машині на стиск 300 кН. Також контролюють товщину цинкового покриття й перевіряють зчеплення калібрами BS, IEC та ANSI.
