Allied — опорні ізолятори підстанцій порцелянові та гібридні до 800 кВ

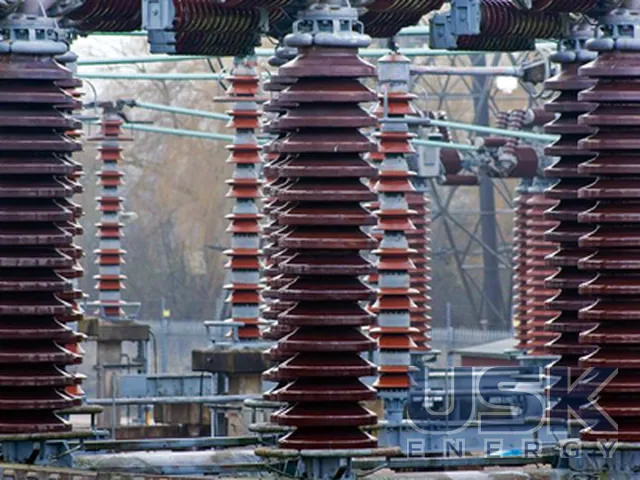

Опорні ізолятори Allied для підстанцій змінного й постійного струму до 800 кВ виготовляють у порцеляновому, гібридному та композитному виконанні за BS, IEC та ANSI. Їх ставлять під ошиновку, опори шин і роз'єднувачі, а також постачають виробникам високовольтної апаратури як комплектувальні.
- Клас напруги
- до 800 кВ, змінний і постійний струм
- Виконання
- порцелянові суцільні (solid core), композитні, гібридні (порцеляновий стрижень + силіконова оболонка)
- Технологія порцеляни
- мокре пресування та ізостатичне (сухе) пресування
- Стандарти
- IEC 60273, IEC 60168, BS, ANSI
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

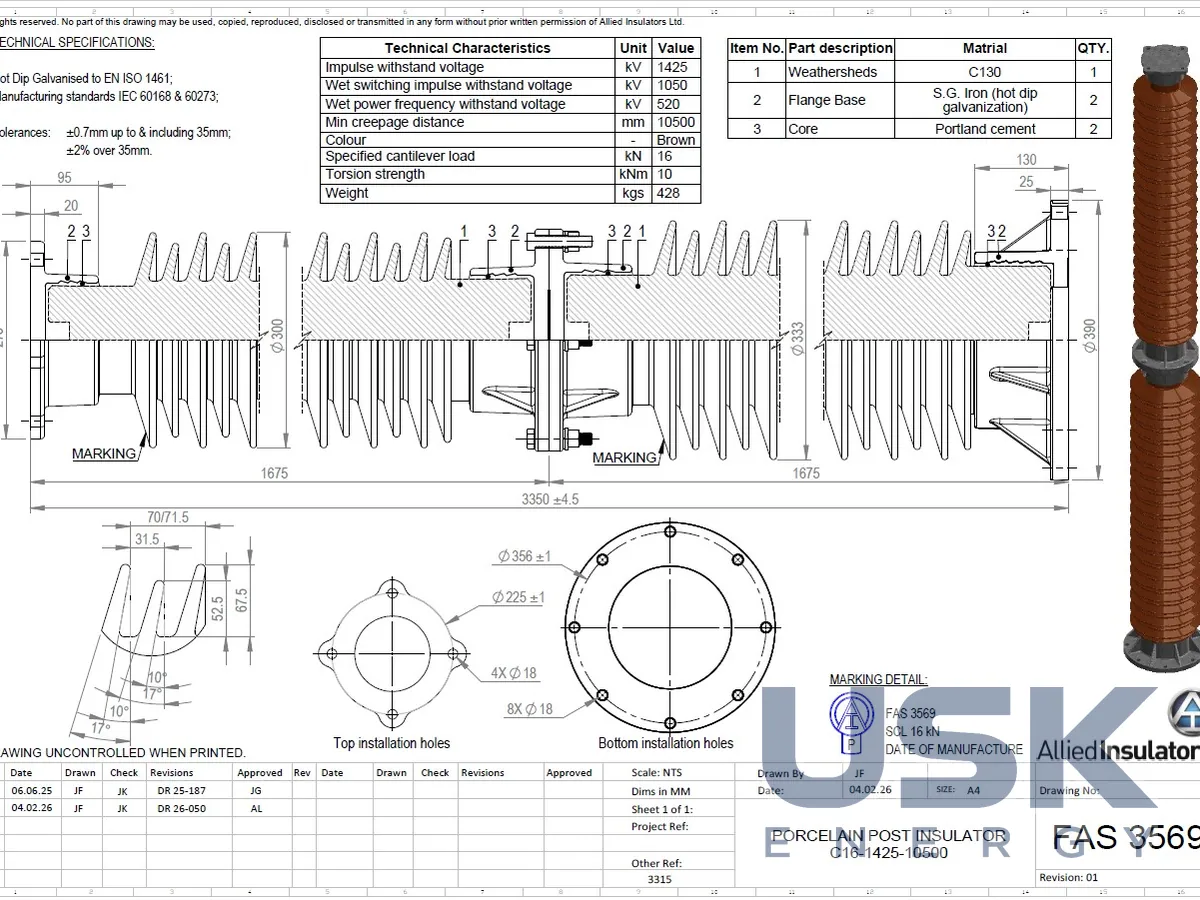

Порцелянова гама складається з високоміцних суцільних (solid core) опорних ізоляторів, повністю випробуваних і погоджених за IEC 60273 та IEC 60168. Поряд із типовими виробами завод робить спеціальні конструкції під вимоги замовника. Порцеляну по всій гамі виготовляють і мокрим способом, і ізостатичним (сухим) пресуванням. Обидва способи застосовують по всій гамі, від невеликих ізоляторів до довгих колон високих класів напруги. Така технологія дає змогу випускати довгі ізолятори з високою міцністю на згин, а саме згин визначає роботу опорного ізолятора під шиною чи контактом роз'єднувача.
Для британських мереж Allied має типову реєстрацію National Grid на опорні ізолятори 132, 275 і 400 кВ. Реєстрація означає, що ці типи пройшли погодження й допущені до застосування на підстанціях мережі National Grid. Для підстанцій інших країн ізолятори виготовляють за IEC або ANSI під конкретну апаратуру й компонування. Виробникам високовольтних апаратів компанія постачає ізолятори як комплектувальні, за їхніми кресленнями та вимогами.
Гібридний ізолятор має порцеляновий стрижень і оболонку із силіконової гуми. Порцеляна дає механічну жорсткість, силікон гідрофобність. Таке виконання ставлять у районах із сильним забрудненням, коли треба знизити ризик перекриттів, але не переходити на повністю полімерну конструкцію. Суто композитні опорні ізолятори Allied, порожнисті й суцільні до 750 кВ, описано в окремій позиції каталогу.
Заводська лабораторія випробовує ізолятори на згин на консольній машині 300 кН·м, на розтягування й стиск до 1000 кН, а також високою напругою. Порцеляну перевіряють капілярною та ультразвуковою дефектоскопією, арматуру контролюють за товщиною цинкового покриття, розміри перевіряють окремо. Результати оформлюють протоколами з експертним аналізом, а лабораторію можна залучити й для сторонніх випробувань.
Разом з ізоляторами компанія постачає підстанційні затискачі та з'єднувачі до 500 кВ, тож вузол ошиновки комплектують від одного виробника. Головний офіс і завод розміщені в Танстоллі, Стаффордшир, а сама Allied входить до шведської групи Addtech. Виробництво й лабораторія працюють за ISO 9001 та ISO 14001, систему охорони праці приведено у відповідність до ISO 45001.
Технічні характеристики
| Клас напруги | до 800 кВ, змінний і постійний струм |
|---|---|
| Виконання | порцелянові суцільні (solid core), композитні, гібридні (порцеляновий стрижень + силіконова оболонка) |
| Технологія порцеляни | мокре пресування та ізостатичне (сухе) пресування |
| Стандарти | IEC 60273, IEC 60168, BS, ANSI |
| Типова реєстрація | National Grid — 132, 275 і 400 кВ |
Запит ціни та строку поставки
Allied — опорні ізолятори підстанцій порцелянові та гібридні до 800 кВ, Allied Insulators. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 99 00 |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 99 |
| HTSUS (США) | 8546 20 00 00 |
| Митний тариф КНР | 8546 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги застосовують опорні ізолятори Allied?
На підстанціях змінного й постійного струму до 800 кВ. У National Grid зареєстровано типи на 132, 275 і 400 кВ.
За якими стандартами виготовляють порцелянові опорні ізолятори?
Суцільні порцелянові ізолятори випускають за IEC 60273 та IEC 60168. Уся гама відповідає стандартам BS, IEC та ANSI.
Для яких умов призначене гібридне виконання?
Для районів із сильним забрудненням. Порцеляновий стрижень дає жорсткість, а силіконова оболонка гідрофобність, що знижує ризик перекриттів.
