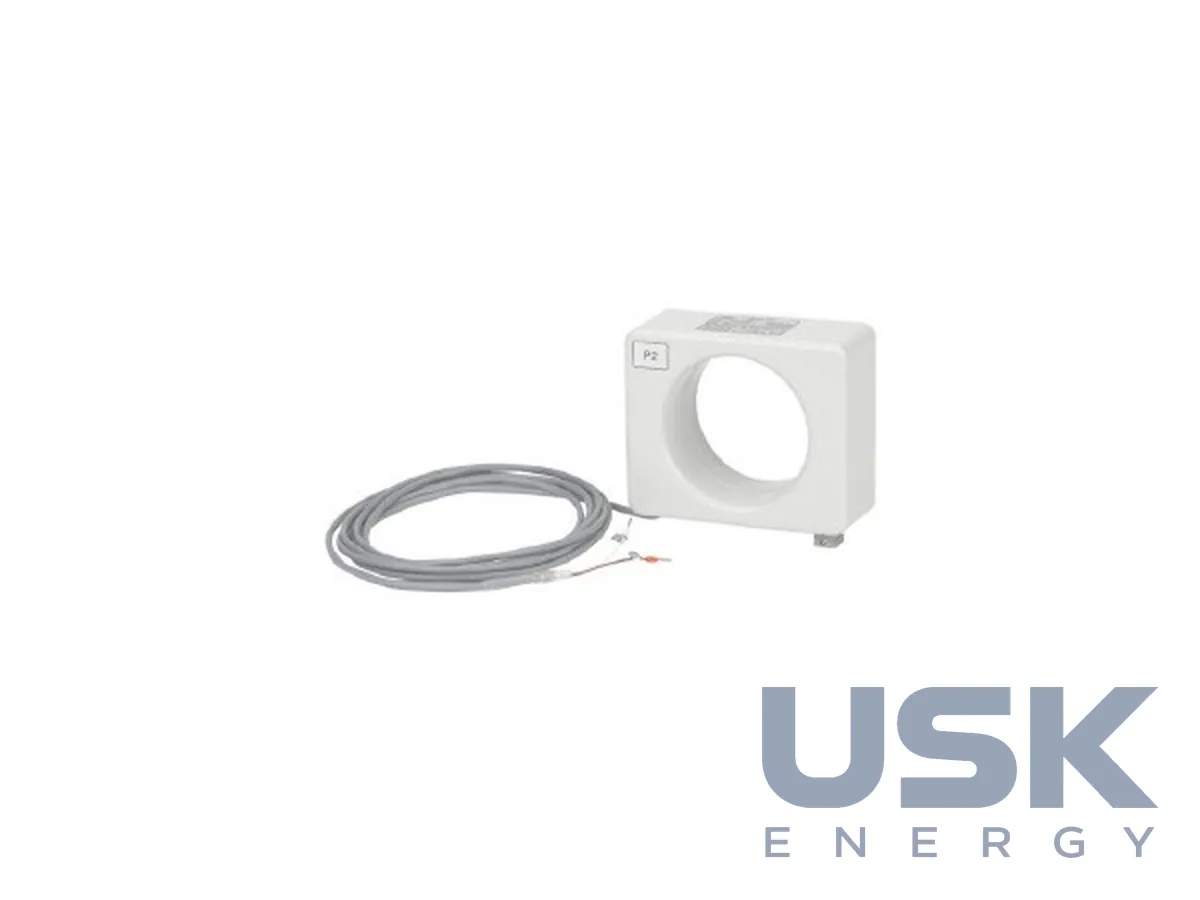

KSOH-S / MKSOH-S / UGSS-S / RKU-S / ABS — малосигнальні датчики струму та комбідатчики для КРУ СН 12–36 кВ
Пасивні малосигнальні датчики струму RITZ (LPCT), зокрема роз'ємні кабельні, та опорний комбінований датчик струму й напруги ABS на 12, 17,5, 24 і 36 кВ. Застосовуються в КРУ середньої напруги з повітряною ізоляцією.
- Тип
- пасивні малосигнальні датчики струму (LPCT); комбідатчик струм+напруга ABS
- Клас напруги (ABS)
- 12 / 17,5 / 24 / 36 кВ
- Виконання
- внутрішньої установки; ABS — опорний для КРУ з повітряною ізоляцією
- Застосування
- цифрові РЗА та облік
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Малосигнальні датчики струму RITZ є пасивними LPCT за IEC 61869-10. Замість вторинного струму 1 А чи 5 А вони видають сигнал напруги, стандартні значення становлять 22,5 мВ, 150 мВ або 225 мВ. Цифровий термінал РЗА чи лічильник приймає такий сигнал безпосередньо, а сам датчик не насичується при струмах КЗ і безпечний при розімкненому вторинному колі. Лінійка розрахована на КРУ середньої напруги з повітряною ізоляцією.
У каталозі датчики струму поділені на дві групи. Прохідні датчики KSOH-S 1082, MKSOH-S 1384 і KSR-S 60 встановлюються в комірці на прохідний ізолятор або на первинну шину. Друга група охоплює датчики для переобладнання, з роз'ємним сердечником, UGSS-S 104 і RKU-S 2012. Їх монтують на наявний кабель або шину без від'єднання первинного кола, тому вони зручні для модернізації діючих РП. Номінальний первинний струм Ipr вибирається з ряду 100 А, 150 А, 200 А, 250 А, 300 А і 400 А.
Комбінований датчик ABS 12 | 17.5 | 24 | 36 поєднує вимірювання струму та напруги в одному опорному апараті. Конструкція відповідає DIN 42600 та IEC 61869-6, виконання ABS 12 і ABS 17.5 мають вузьку форму за DIN 42600-8, тому стають на місце стандартного опорного ізолятора чи ТС у наявній комірці. Датчик має електрод зв'язку для покажчика наявності напруги, отже окремий ємнісний ізолятор не потрібен. У технічному листі для ABS наведено коефіцієнт розширеного первинного номінального струму Kpcr.
Точність нормується за IEC 61869. Для струмових датчиків допустимі похибки коефіцієнта та фази визначають таблиці IEC 61869-10:2017, класи 0,1, 0,2/0,2S, 0,5/0,5S і 1. Для гармонік діють розширення класів за IEC 61869-6:2016 до 3 кГц і до 20 кГц, тому ті самі датчики придатні для вимірювань якості електроенергії. RITZ окремо наводить залежність точності від положення первинного провідника у вікні датчика, і це варто враховувати при монтажі на кабель.
Усі датчики виконані для внутрішньої установки, а сигнал з них подається на цифрові пристрої РЗА та обліку. Для підбору потрібні тип комірки, клас напруги, номінальний первинний струм, вхідні параметри термінала та спосіб монтажу, на шину, на кабель чи замість наявного опорного ізолятора. За цими даними ми підбираємо тип з каталогу датчиків RITZ.
Практична перевага LPCT у широкому лінійному діапазоні. Датчик не має насичення, тому одне виконання охоплює і малі робочі струми, і струми короткого замикання, а розширений первинний струм задається коефіцієнтом Kpcr. Для мережевої компанії це означає менше різних типорозмірів на складі запчастин і простіший підбір при зміні навантаження фідера. Важливо лише, щоб термінал був налаштований на вихідну напругу конкретного датчика, 22,5 мВ, 150 мВ або 225 мВ.
Технічні характеристики
| Тип | пасивні малосигнальні датчики струму (LPCT); комбідатчик струм+напруга ABS |
|---|---|
| Клас напруги (ABS) | 12 / 17,5 / 24 / 36 кВ |
| Виконання | внутрішньої установки; ABS — опорний для КРУ з повітряною ізоляцією |
| Застосування | цифрові РЗА та облік |
Заміна для
прямого аналога немає; найближчі — ТОЛ-10, ТЛО-10
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
KSOH-S / MKSOH-S / UGSS-S / RKU-S / ABS — малосигнальні датчики струму та комбідатчики для КРУ СН 12–36 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
