KCB/KM — комбінований трансформатор СН 15–34,5 кВ

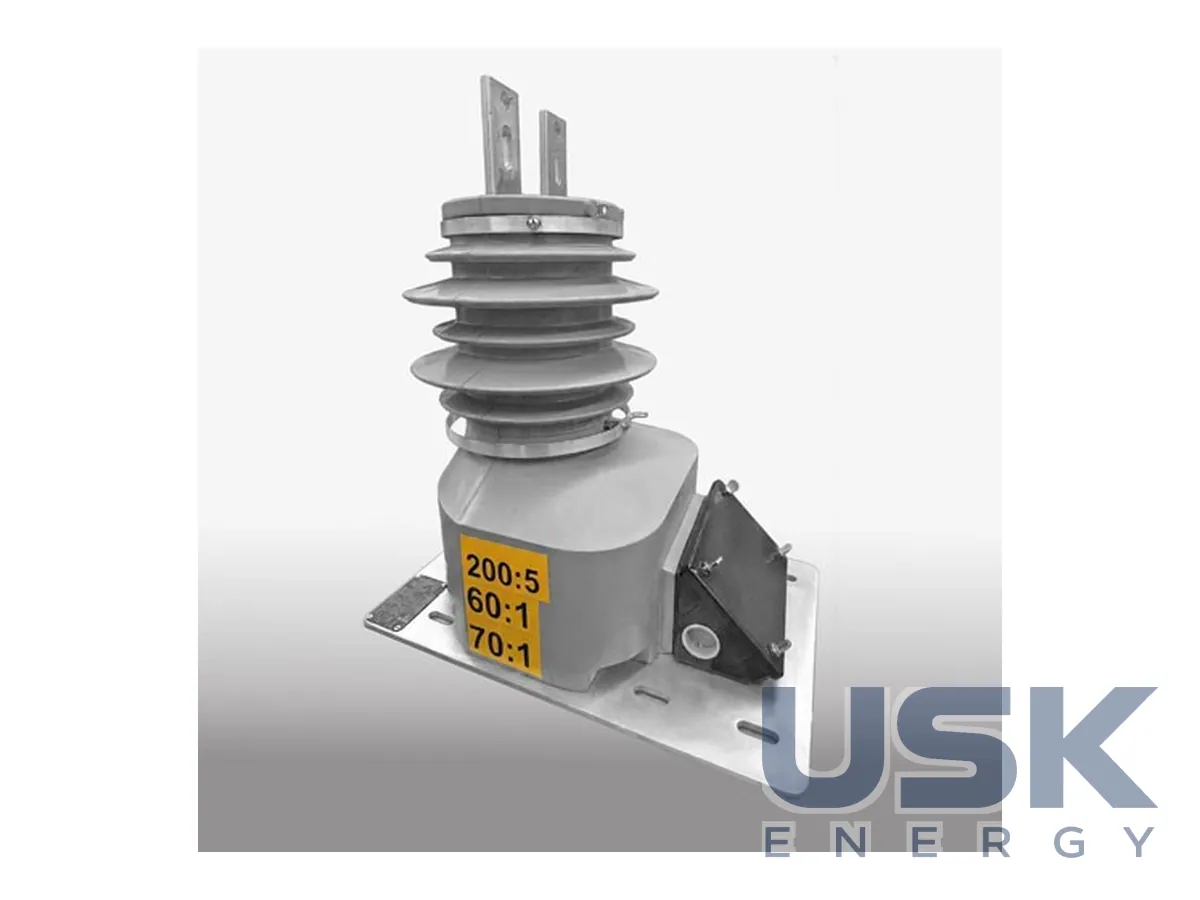

Комбіновані трансформатори струму та напруги Arteche KCB/KM середньої напруги для обліку на розподільних підстанціях. Номінальна напруга 15–34,5 кВ, ізоляція лита.
- Номінальна напруга
- 15–34,5 кВ
- Виконання
- KCB — внутрішнє; KM/KMB — зовнішнє
- Ізоляція
- лита
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Комбінований трансформатор середньої напруги серії KCB/KM об’єднує в одному апараті трансформатор струму та трансформатор напруги. Такий апарат ставлять у вузлах комерційного обліку на розподільних підстанціях і вводах споживачів у мережах із номінальною напругою 15–34,5 кВ. Замість двох окремих апаратів на кожну фазу, зі своїми кріпленнями, ошиновкою та вторинними колами, на точку обліку ставлять один, і від нього лічильник отримує і струм, і напругу.
Модель KCB має внутрішнє виконання й призначена для комірок КРУ та закритих розподільних установок. Моделі KM і KMB виконано для зовнішнього встановлення. За даними Arteche серія KM належить до комбінованих апаратів CT-PT сухого типу для зовнішньої роботи в мережах до 34,5 кВ, виконаних за стандартом IEEE C57.13 2008. Усередині лінійки випускаються KM-15 і KMB-15 на 15 кВ, KM-25 на 25 кВ і KM-34 на 34,5 кВ. Моделі KM і KMB одного класу різняться конструкцією та компонуванням, точний вибір роблять за технічним листом.
Ізоляція лита. Осердя й обмотки обох частин залито епоксидною смолою типу B, яка за даними виробника дає добру внутрішню електричну міцність і водночас служить корпусом апарата. Лита ізоляція не містить оливи, тому в експлуатації не треба стежити за її рівнем, а на опорі чи на відкритому майданчику немає ризику витоків. Для вузла обліку це особливо зручно, бо такі точки часто розташовані на межі балансової належності, далеко від основної підстанції, і обслуговують їх рідко.
Суміщений апарат вигідний там, де важать компактність і простота монтажу. На зовнішньому майданчику менше конструкцій і з’єднань, а в комірці КРУ один апарат займає менше місця, ніж пара окремих ТС і ТН. Під час реконструкції наявної точки обліку це допомагає вкластися в старі габарити. Є й обмеження. У разі пошкодження однієї з частин з роботи виводиться весь апарат, і для відповідальних точок обліку варто тримати резерв на складі.
Під час замовлення зазначають модель, клас напруги, номінальний первинний струм і коефіцієнт трансформації струмової частини, номінальну напругу частини напруги та схему її ввімкнення, класи точності й навантаження вторинних обмоток для лічильника. Якщо вузол обліку входить до системи автоматизованого обліку енергопостачальної компанії, заздалегідь погоджують з нею вимоги до класів точності та пломбування клемних коробок. Під час монтажу на опорі погоджують кронштейн і підведення вторинних кіл до шафи лічильника. В експлуатації апарат оглядають під час обходів, перевіряють чистоту поверхні, затягування виводів і цілість пломб. Кола струму під час робіт на лічильнику закорочують на випробувальному блоці, а кола напруги відключають.
Технічні характеристики
| Номінальна напруга | 15–34,5 кВ |
|---|---|
| Виконання | KCB — внутрішнє; KM/KMB — зовнішнє |
| Ізоляція | лита |
