GSWS / GSES / KGBEA-PQ / MKGBEA — широкосмугові ТС і ТН для аналізу якості електроенергії 24–36 кВ

Опис

Звичайний індуктивний трансформатор напруги добре працює на частоті мережі, але вже в діапазоні кількох кілогерц у його передавальній характеристиці з'являються резонанси. Зі зростанням номінальної напруги перша резонансна точка зсувається вниз по частоті. Тому точність вимірювання гармонік і інтергармонік у мережах середньої напруги стандартними ТН обмежена. RITZ вирішує це широкосмуговими виконаннями своїх серійних трансформаторів для мереж 24–36 кВ, які передають вищі гармоніки на аналізатори якості електроенергії без спотворень.

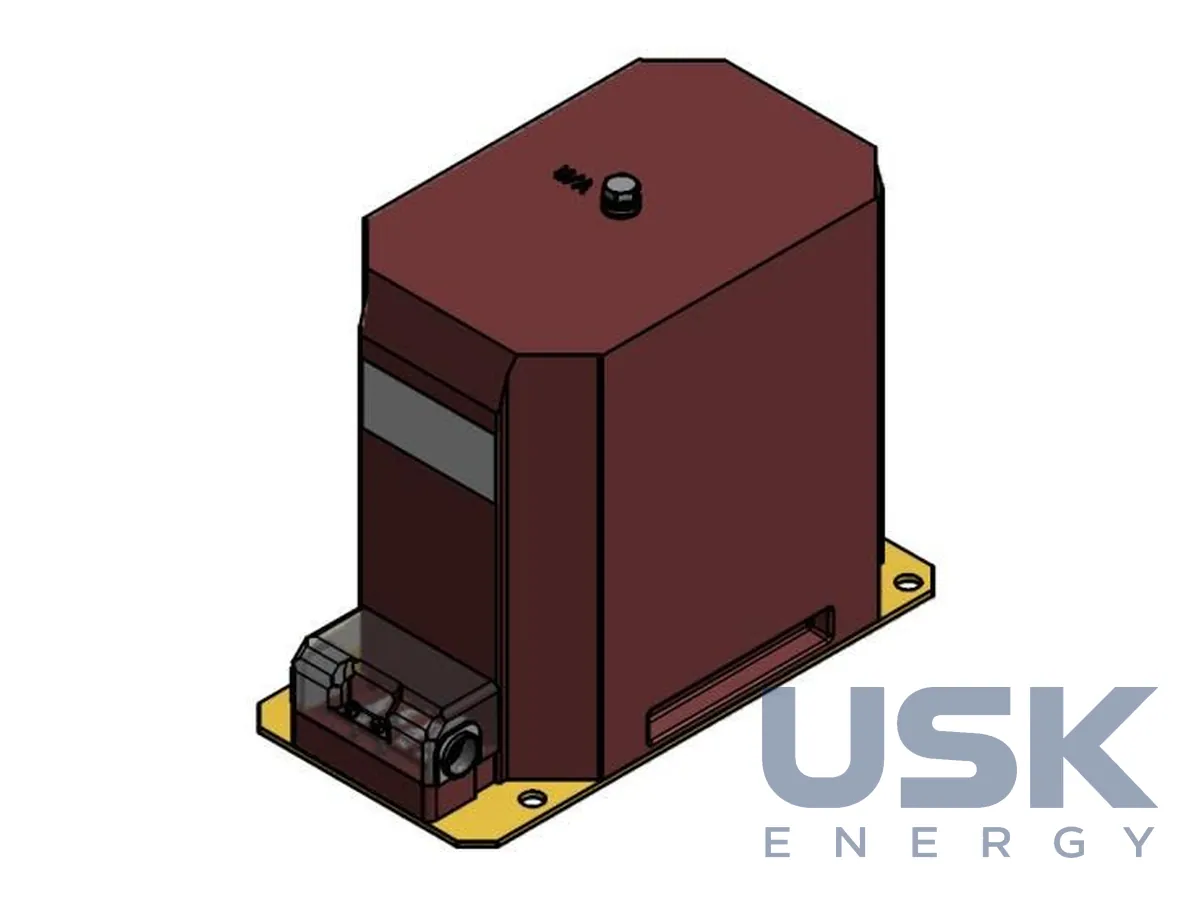

GSES 24D є індуктивним однополюсним ТН з Um = 24 кВ вузької конструкції за DIN 42600, придатним до повірки на 50 Гц. Із частотною опцією він оптимізований до 9 кГц, і до цієї частоти резонансу немає. Приклад даних із технічного листа включає 20 кВ / √3, 1,9 x UN протягом 8 год, вторинну напругу 100 В / √3, обмотку 15 ВА кл. 0,2, 580 VAth, обмотку 100 ВА 6P, діапазон 50 Гц … 9 кГц і похибку < 3% при навантаженні 0 … 5 ВА. GSWS 24 є опорним ТС з Um = 24 кВ на первинний струм 5 А …2500 А з вторинним 5 А або 1 А. Класи точності 0,2; 0,5; 0,2S; 0,5S; 10P, 5P, струм термічної стійкості 16 кА/1 s до 1000 x Ipr. До 9 кГц для нього заявлена точність < 3 %. Обидва апарати розраховані на мережі 20 кВ.

Комбінований металокапсульований KGBEA/KGBEI 36 у широкосмуговому виконанні поєднує індуктивний однополюсний ТН і ТС. Його частотна характеристика оптимізована до 3,15 кГц, тобто до 63-ї гармоніки, з похибками εU і εI < 3 %, опційно апарат відповідає MessEG на 50 Гц. MKGBEA 24 складається з трьох металокапсульованих широкосмугових комбінованих трансформаторів типу KGBEA з демпфувальним резистором і вторинною клемною коробкою, оптимізованих до 9 кГц з точністю за U та I < 3 %. Кожен такий комплект постачається з діаграмою частотної характеристики та спеціальним кабелем навантаження.

Трансформатори струму RITZ калібрують на власному стенді разом зі спеціальним сполучним кабелем для високочастотних гармонік, для GSWS 24 це екранований мідний провід 4 мм2. Частку навантаження, яку дає цей кабель, замовник враховує при виборі номінальної потужності трансформатора. Серія відповідає вимогам VDE AR N 4110 та EN 50160.

Основне застосування стосується постійного й мобільного моніторингу якості електроенергії (PQ) у точках приєднання до мережі, контролю гармонік і THD. Окремо RITZ виділяє контроль нелінійного обладнання, зокрема інверторів СЕС і ВЕС. Широкосмугові трансформатори працюють і з лічильниками, які враховують активну потужність вище 50 Гц. При замовленні до позначення типу додається частотна опція, наприклад «GSES24D mit Frequenzoption» або «MKGBEA24 mit Frequenzoption».
