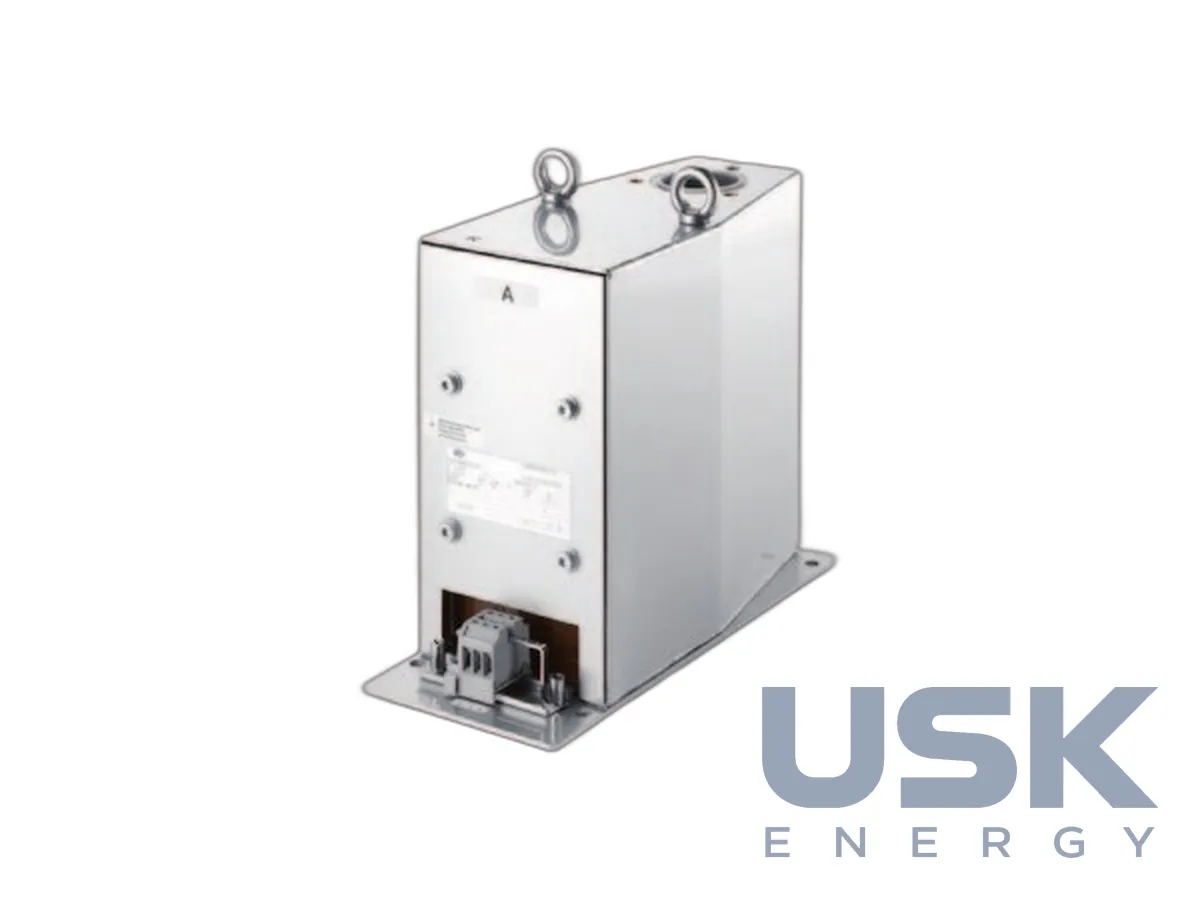

GBW / GBEIN / GBEAN / GBMW / GBMEI — металокапсульовані (безпечні до дотику) ТС і ТН 12–52 кВ
RITZ GBW, GBEIN, GBEAN, GBMW і GBMEI належать до трансформаторів струму й напруги в заземленому металевому корпусі для кабельних приєднань і компактних КРУ 12–52 кВ. Не потребують чищення й обслуговування і безпечні до дотику під час роботи.
- Клас напруги
- ТС GBW 12–36 кВ; ТН GBEIN/GBEAN 12–52 кВ
- Корпус
- металевий заземлений, безпечний до дотику
- Ізоляція
- лита
- Підключення
- кабельні штекерні вводи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Металокапсульовані вимірювальні трансформатори RITZ розраховані на кабельні приєднання і компактні КРУ 12–52 кВ, де відкритих частин під напругою бути не повинно. Трансформатори струму GBW і трансформатори напруги GBEIN та GBEAN мають литу ізоляцію і заземлений металевий корпус, тож їх можна торкатися під час роботи. Підключення виконується кабельними штекерними вводами, як і в комірках з кабельними роз'ємами. Чищення й обслуговування такі апарати не потребують, бо пил і волога не осідають на ізоляції під напругою.
Класи напруги розподілено так. GBW як трансформатор струму охоплює 12–36 кВ. Трансформатори напруги GBEIN та GBEAN працюють у мережах 12–52 кВ, тобто до верхньої межі середньої напруги, яку охоплює IEC 62271-200 для металозакритих КРУ понад 1 кВ і до 52 кВ включно. Конкретне виконання підбирається за напругою мережі, класом точності та навантаженням вторинних обмоток.
Новинки серії, GBMW і GBMEI, призначено для КРУ з газовою ізоляцією. Обидва трансформатори мають литу смоляну ізоляцію для внутрішнього встановлення і клас захисту IP 67, тобто деякий час можуть працювати навіть під водою. Виробник рекомендує їх для розподільних пристроїв у районах, де часто бувають підтоплення. Безпеку дотику підтверджено вимірюванням струму витоку з поверхні виробу, він менший за 0,5 мА відповідно до IEC 62271-200.
GBMW є трансформатором струму з класами напруги від 12 до 24 кВ. Первинне приєднання штекерне, апарат вставляється безпосередньо в панель КРУ, а за потреби приєднання адаптують під замовника. Ширина корпусу лише 135 мм для класів до 24 кВ. Потужність вторинної обмотки становить 2,5–10 ВА залежно від коефіцієнта трансформації та класу точності. У технічних даних вказуються також номінальний первинний струм і струм термічної стійкості Ith 1s.
GBMEI є трансформатором напруги на ті самі класи від 12 до 24 кВ, ізольованим на одному полюсі, тобто заземлюваним. Первинне приєднання відповідає EN 50181, ширина корпусу 153 мм. Досяжні класи точності залежать від первинної напруги і потужності, тому для кожного проєкту їх узгоджують з виробником.
Для КРУ з кабельними приєднаннями металокапсульовані ТС і ТН зручні тим, що їх можна розмістити просто на кабельному виводі, не збільшуючи розміри комірки. Для підбору потрібні клас напруги, тип КРУ (з газовою чи повітряною ізоляцією), тип кабельного роз'єму, номінальний струм або напруга, класи точності і навантаження вторинних обмоток. Для наявних КРУ варто заздалегідь перевірити місце під трансформатор, і ширина 135 та 153 мм у новинок спрощує розміщення у вузьких комірках. Якщо підстанція стоїть у зоні підтоплення, GBMW і GBMEI з IP 67 знижують ризик втрати вимірювальних кіл після затоплення приміщення.
Технічні характеристики
| Клас напруги | ТС GBW 12–36 кВ; ТН GBEIN/GBEAN 12–52 кВ |
|---|---|
| Корпус | металевий заземлений, безпечний до дотику |
| Ізоляція | лита |
| Підключення | кабельні штекерні вводи |
| Новинки | GBMW / GBMEI |
Заміна для
прямого аналога немає; металокапсульованих немає; найближчі — ТОЛ-10, ТОЛ-35, ЗНОЛ.06-10, ЗНОЛ-35 у КРП
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
GBW / GBEIN / GBEAN / GBMW / GBMEI — металокапсульовані (безпечні до дотику) ТС і ТН 12–52 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані металокапсульовані ТС і ТН RITZ?
Трансформатори струму GBW на 12–36 кВ, трансформатори напруги GBEIN і GBEAN на 12–52 кВ.
Як підключаються трансформатори?
Через кабельні штекерні вводи, тому вони підходять для кабельних приєднань і компактних КРУ.
Чи потребують вони обслуговування?
Ні, чищення й обслуговування не потрібні, заземлений металевий корпус безпечний до дотику.
