KGBEI / KGBEA — комбінований металокапсульований трансформатор струму й напруги 12–36 кВ
Комбінований кабельний трансформатор струму й напруги RITZ KGBEI / KGBEA класу 12–36 кВ, у якому ТС і ТН зібрані в одному металевому заземленому корпусі. Призначений для РП і підстанцій, де комерційний облік потрібно організувати без окремої комірки вимірювань.
- Клас напруги
- 12–36 кВ
- Тип
- комбінований ТС+ТН в одному корпусі
- Корпус
- металевий заземлений
- Обмотки
- багатообмоткові та багатосердечникові виконання, комерційний облік
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

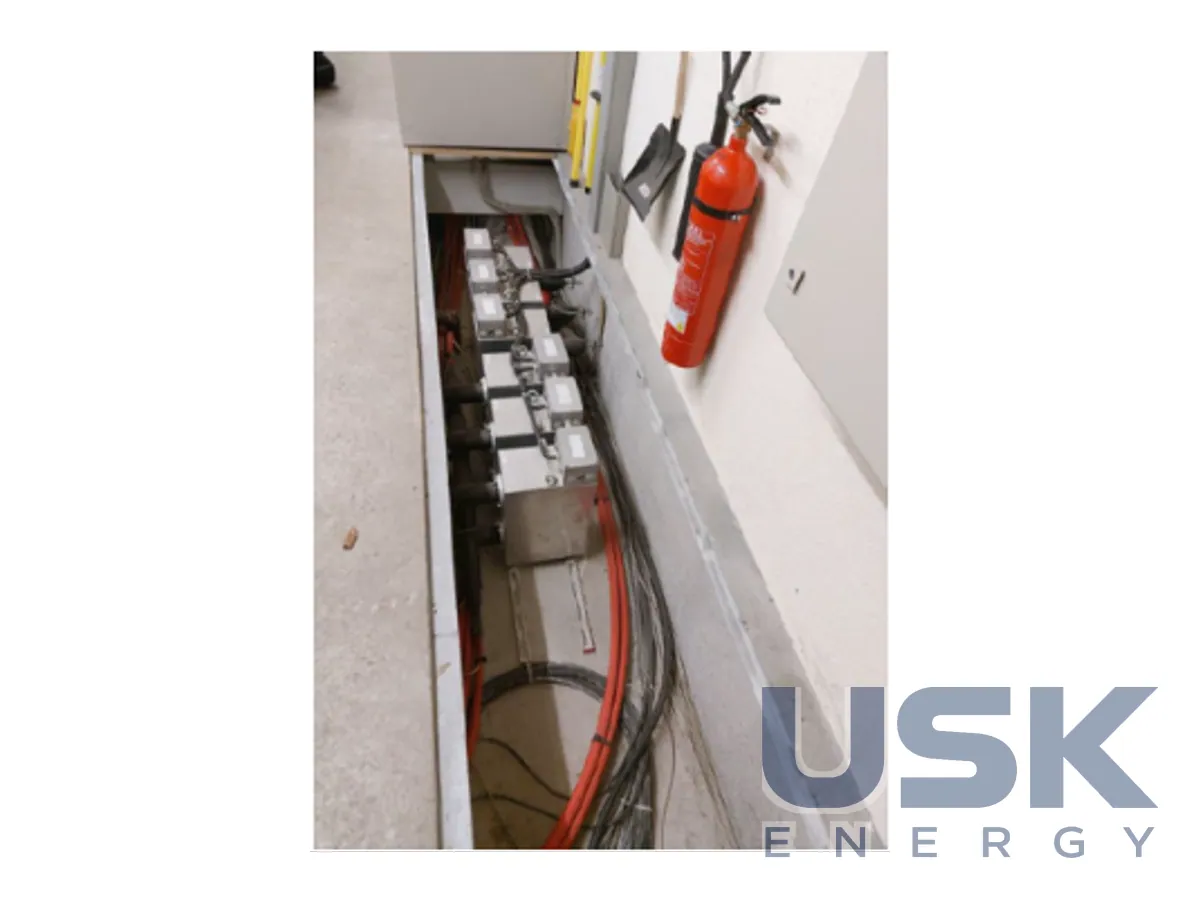

Комбіновані трансформатори RITZ KGBEI і KGBEA поєднують трансформатор струму та трансформатор напруги в одному металевому заземленому корпусі. Апарат підключається безпосередньо на кабельне приєднання РП або підстанції класу 12–36 кВ і стоїть у кабельному підвалі. Комерційний облік у такій схемі не потребує окремої комірки вимірювань і комірки кабельного вводу, а отже, і додаткової площі в будівлі, що скорочує будівельну частину проєкту. Для класу 30 кВ виробників повітряно-ізольованих комірок обліку на ринку небагато, тому тут комбінований трансформатор часто ставлять як альтернативу.
Частина ТС розрахована на первинний струм 5–800 А у виконанні з внутрішнім конусом і 5–600 А з зовнішнім конусом, вторинний струм 5 А або 1 А. Доступні класи точності 0,2 / 0,2S / 0,5 / 0,5S / 1 / 3 / 5P / 10P. Типові приклади з каталогу RITZ такі. Обліковий сердечник 5 ВА кл. 0,2 при Ith = 800xIn або 10 ВА кл. 0,2S при Ith = 500xIn. Захисний сердечник 20 ВА кл. 10P10 при Ith = 100xIn або 5 ВА кл. 10P10 при Ith = 300xIn. Двосердечникові варіанти поєднують 10 ВА кл. 0,5S і 10 ВА кл. 0,5S (Ith = 300xIn) або 10 ВА кл. 0,5S і 10 ВА кл. 5P10 (Ith = 100xIn). Є виконання з перемиканням первинного струму від 10-5 А до 300-150 А для діапазону 5–300 А.
Частина ТН однополюсно ізольована, має 1 або 2 вторинні обмотки, опційно додається обмотка контролю замикань на землю 100:3 В або 110:3 В. Апарати працюють у мережах 50 Гц або 60 Гц і виготовляються за DIN VDE, IEC, ANSI, BS, CSA, AS, ÖVE, SEV та іншими національними нормами. Багатообмоткові й багатосердечникові конструкції підбираються під конкретний проєкт, зокрема під розрахунковий комерційний облік. Опційно трансформатор оптимізують за частотною характеристикою до 9 кГц, щоб він передавав вищі гармоніки на аналізатор якості електроенергії.
В експлуатації заземлений корпус робить апарат безпечним до дотику. Трансформатор необслуговуваний і не чутливий до забруднення протягом усього строку служби, а цей строк заявлено не менше 30 років. Для порівняння, повітряно-ізольовані комірки обліку за правилами DGUV V3 треба чистити кожні 4 роки, і щоразу комірку вимірювань доводиться вимикати. З комбінованим трансформатором такі роботи відпадають, що для мережевої компанії означає менше відключень і менше витрат на обслуговування протягом десятиліть.
Положення монтажу довільне, тому апарат вписується в тісний кабельний підвал без переробки трас. Для РП і ТП, які реконструюються, це спосіб додати повноцінний вузол комерційного обліку без розширення будівлі та без заміни ряду КРУ.
Технічні характеристики
| Клас напруги | 12–36 кВ |
|---|---|
| Тип | комбінований ТС+ТН в одному корпусі |
| Корпус | металевий заземлений |
| Обмотки | багатообмоткові та багатосердечникові виконання, комерційний облік |
| Частотний діапазон | опційно до 9 кГц |
| Строк служби | не менше 30 років |
Заміна для
прямого аналога немає (комбіновані ТС+ТН серійно не випускалися); пари ТОЛ-10 + ЗНОЛ.06-10, ТОЛ-35 + ЗНОЛ-35
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
KGBEI / KGBEA — комбінований металокапсульований трансформатор струму й напруги 12–36 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який клас напруги розрахований KGBEI / KGBEA?
Трансформатор виконується на клас напруги 12–36 кВ для РП і підстанцій середньої напруги.
Чи потрібна окрема комірка вимірювань для комерційного обліку?
Ні, ТС і ТН зібрані в одному корпусі на кабельному приєднанні, апарат розміщується в кабельному підвалі.
Чи можна вимірювати сигнали з підвищеною частотою?
Опційно трансформатор постачається з частотним діапазоном до 9 кГц.
