Kolektor Etra — силові трансформатори для підстанцій морських ВЕС 155–225 кВ
Силові трансформатори Kolektor Etra для підстанцій морських ВЕС з напругою ВН 155–225 кВ і потужністю до 240 МВА. Обмотки НН розщеплені, розраховані на 33 кВ.
- Потужність
- до 240 МВА (напр. RT 240000/120000/120000)
- Напруга ВН
- 155–225 кВ
- Напруга НН
- 31,5–33 кВ
- Типи
- RT (триобмоткові з розщепленою обмоткою), BT
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

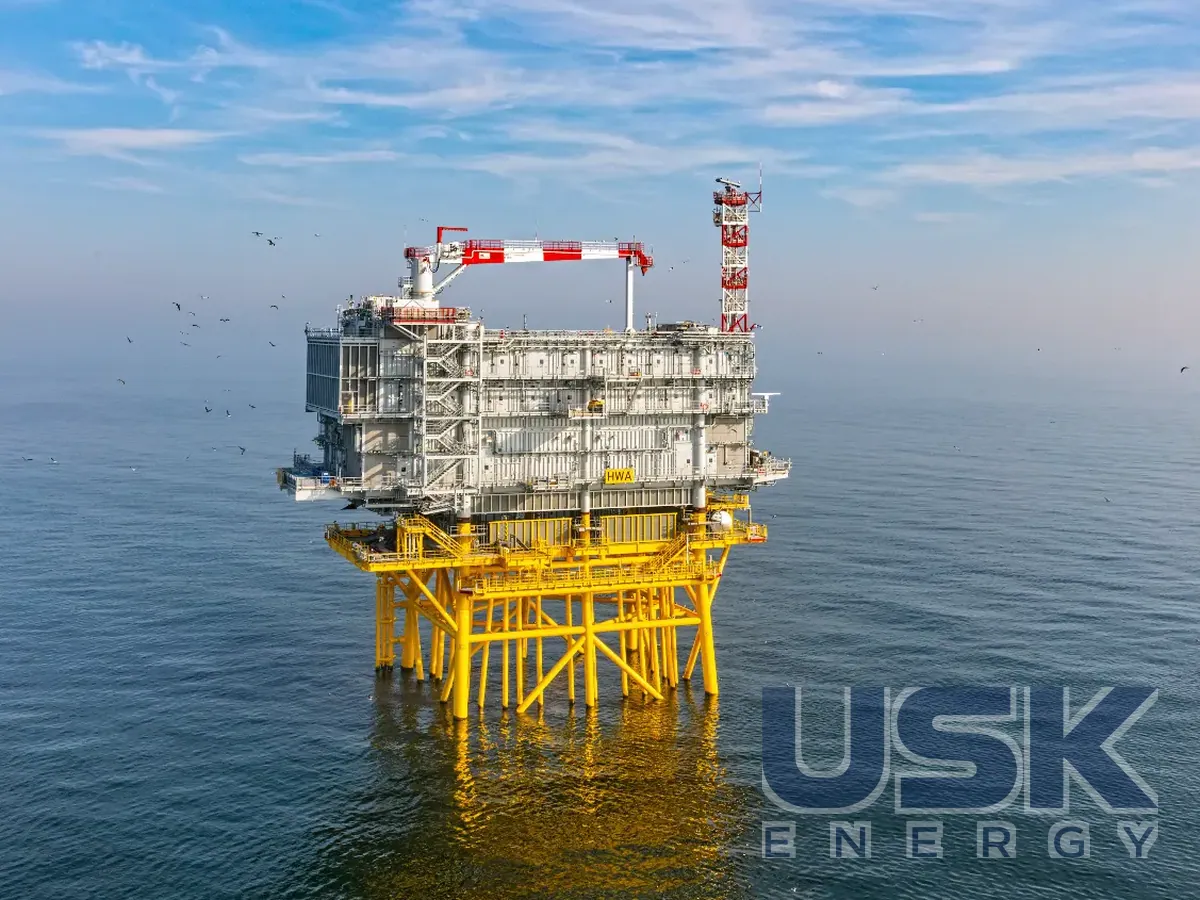

Силові трансформатори Kolektor Etra для підстанцій морських ВЕС встановлюють на офшорних платформах, де збирається потужність вітрових турбін і передається на берег. Напруга ВН 155–225 кВ, потужність до 240 МВА. Обмотка НН розщеплена та розрахована на 31,5–33 кВ, до неї підключають кабельні мережі СН 33 кВ, що йдуть від турбін. Від платформи енергія йде на берег кабелем високої напруги, тому трансформатор стає вузловим апаратом усієї ВЕС.
Виготовляються типи RT і BT. RT виконуються триобмотковими з розщепленою обмоткою, приклад такого виконання RT 240000/120000/120000. Обмотка ВН розрахована на повну потужність трансформатора, а розщеплені обмотки НН ділять її між собою. Розщеплення обмежує струми КЗ у мережі 33 кВ і дає змогу підключати окремі секції кабельної мережі турбін. Тип BT виробник наводить як окреме виконання, його параметри уточнюють під проєкт.
Трансформатори поставлено на десятки офшорних проєктів у Північному та Балтійському морях і Азії. Для платформи конструкцію узгоджують з обмеженим місцем, масою, морською атмосферою та умовами обслуговування, які на морі складніші, ніж на береговій підстанції. Досвід таких поставок у різних морях означає, що виробник знає вимоги операторів офшорних мереж до випробувань, документації та транспортування великих трансформаторів морем.
Під час запиту вказують потужність, напругу ВН і НН, схему розщеплення обмотки НН, систему охолодження та вимоги платформи до габаритів і маси. За цими даними виробник пропонує тип RT або BT і компонування під конкретну платформу.
Технічні характеристики
| Потужність | до 240 МВА (напр. RT 240000/120000/120000) |
|---|---|
| Напруга ВН | 155–225 кВ |
| Напруга НН | 31,5–33 кВ |
| Типи | RT (триобмоткові з розщепленою обмоткою), BT |
Запит ціни та строку поставки
Kolektor Etra — силові трансформатори для підстанцій морських ВЕС 155–225 кВ, Kolektor Etra. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 23 12 00 (масляні, 220–330 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги розраховані трансформатори для морських ВЕС?
ВН 155–225 кВ, НН 31,5–33 кВ.
Яка максимальна потужність?
До 240 МВА, приклад виконання RT 240000/120000/120000.
Чим відрізняються типи RT і BT?
RT виконуються триобмотковими з розщепленою обмоткою НН, BT вказаний виробником як окремий тип.
