Huawei JUPITER-9000K / STS-6000K/3000K / JUPT-11000K/7000K/3000K — комплектна трансформаторна підстанція 3,4–11 МВА
Комплектні трансформаторні підстанції Huawei JUPITER, STS і JUPT потужністю 3,4–11 МВА з виходом на 10–35 кВ. Вони під’єднують інвертори SUN2000 і PCS LUNA2000 до мережі середньої напруги та передають дані моніторингу трансформатора, НН-щита й РП СН.
- Потужність
- JUPITER-9000K: 9000 кВА; STS: 6800 / 3400 кВА; JUPT: 11 040 / 7360 / 3680 кВА за 40 °C
- Напруга
- вхід 800 В (JUPITER/STS) або 1000 В (JUPT), вихід 10–35 кВ
- Трансформатор
- масляний, ONAN/ONAF/KNAN, Dy11-y11, EN 50588-1 / EN 50708
- РП СН
- SF6 або без SF6 (JUPT), вакуумний вимикач
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

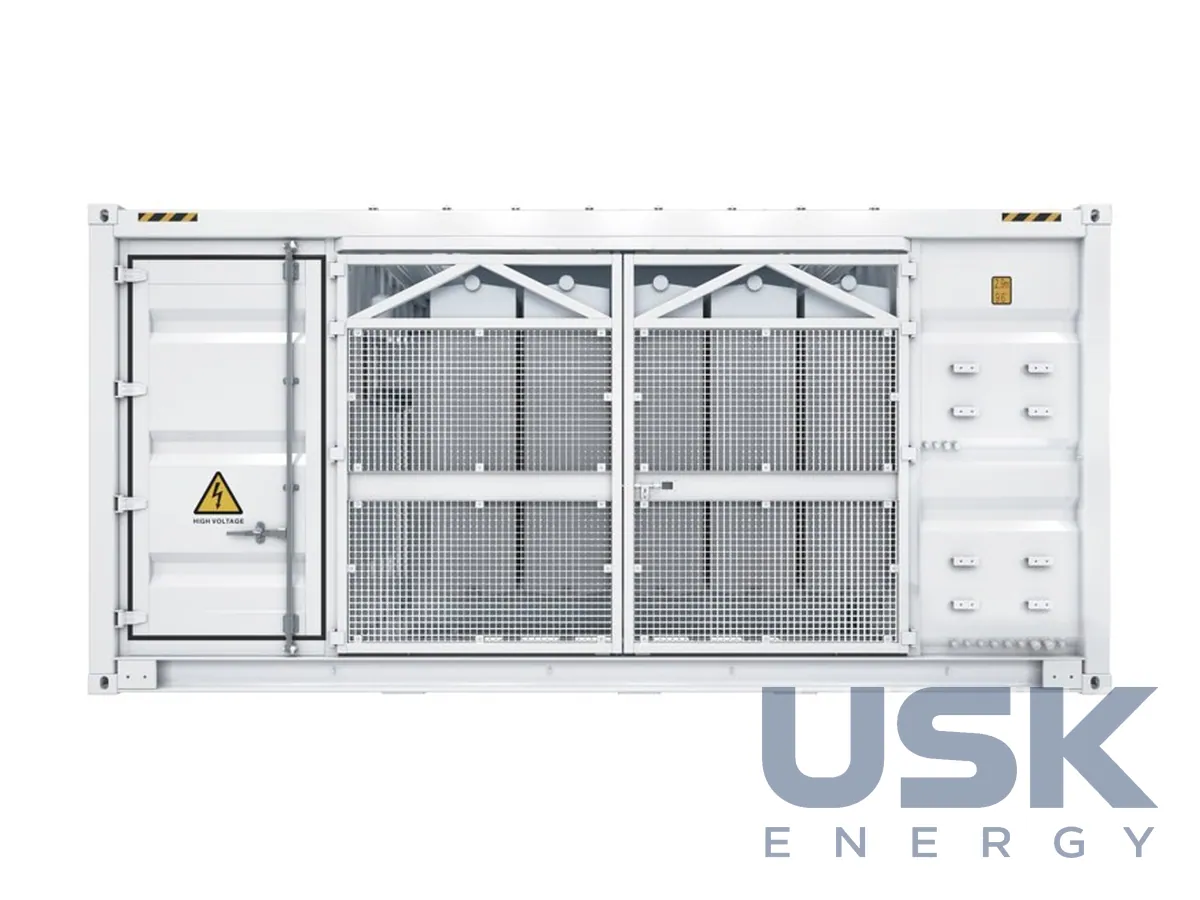

Підстанції Huawei цієї лінійки ставлять на сонячних електростанціях і системах накопичення, де інвертори SUN2000 або PCS LUNA2000 потрібно вивести на мережу середньої напруги. Усередині контейнера зібрано щит НН, силовий трансформатор і РП СН, а система моніторингу передає дані про всі три вузли. Лінійка охоплює три сімейства з різною потужністю та схемою трансформатора.
JUPITER-9000K розрахована на 9000 кВА, STS на 6800 або 3400 кВА, JUPT на 11 040, 7360 або 3680 кВА при 40 °C. Докладна залежність потужності STS від температури наведена в кривій зниження потужності виробника, а за температури довкілля від 55 °C над станцією на об'єкті ставлять навіс. Вхід 800 В у JUPITER і STS, 1000 В у JUPT. Номінальна вихідна напруга лежить у діапазоні 10–35 кВ, інші значення обговорюють окремо. JUPT-3000K-HD1 побудована на двообмотковому трансформаторі, JUPT-11000K-HD1 і JUPT-7000K-HD1 на триобмотковому.
Трансформатор масляний, охолодження ONAN, ONAF або KNAN, схема Dy11-y11, відповідність EN 50588-1 і EN 50708. Для JUPITER і STS заявлено рівень втрат Tier 1 або Tier 2 за EN 50588-1, для JUPT Tier 2 за EN 50708 з індексом ККД за повного навантаження не нижче 99 %. Заливають мінеральну оливу без ПХБ, на замовлення натуральний ефір. Захист трансформатора охоплює контроль рівня, температури й тиску оливи та газове реле Бухгольца. Схему охолодження побудовано без продуву повітря через відсіки, і пил із вологою менше потрапляють до обладнання. Для власних потреб стоять сухі трансформатори на 5 кВА, однофазний і трифазний, у JUPT до 50 кВА.
У РП СН стоїть вакуумний вимикач, ізоляція на SF6 або без SF6 (у JUPT). Варіант без SF6 розрахований на напругу до 24 кВ і заповнений газом Clean Air природного походження за IEC 62271-4. Виконання РП буває з прямим кабельним уведенням або з вимикачем навантаження на кабельній комірці. Викид газів дуги з боку СН спрямовано вгору, і станція відповідає класу IAC-A за IEC 62271-202, бік НН захищено від дуги до класу C за IEC 61641. Релейний захист у стандартній конфігурації виконує функції 50/51, 50N/51N і блокування під час кидка струму намагнічування, розширена конфігурація додає 27, 59, 59N, 79, 50BF і 86, на замовлення 87.
Підстанцію збирають і випробовують на заводі в контейнері 20 футів HC, усю внутрішню проводку виконано заздалегідь, і на майданчику підключають лише зовнішні кабелі. Маса JUPITER менша за 28 т. Вимикач НН і вимикач СН керуються дистанційно. Обмін даними йде через Modbus TCP або Modbus RTU з преналаштованим SmartACU2000D, у JUPT через SmartLogger. Конструкція відповідає IEC 62271-202, IEC 62271-200, IEC 60076 і IEC 61439-1, для морських узбереж із сильною корозією є захист C5-H.
Технічні характеристики
| Потужність | JUPITER-9000K: 9000 кВА; STS: 6800 / 3400 кВА; JUPT: 11 040 / 7360 / 3680 кВА за 40 °C |
|---|---|
| Напруга | вхід 800 В (JUPITER/STS) або 1000 В (JUPT), вихід 10–35 кВ |
| Трансформатор | масляний, ONAN/ONAF/KNAN, Dy11-y11, EN 50588-1 / EN 50708 |
| РП СН | SF6 або без SF6 (JUPT), вакуумний вимикач |
| Виконання | контейнер 20 футів HC, заводське складання та випробування |
Запит ціни та строку поставки
Huawei JUPITER-9000K / STS-6000K/3000K / JUPT-11000K/7000K/3000K — комплектна трансформаторна підстанція 3,4–11 МВА, Huawei. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
