GoodWe MV Station — блочна станція середньої напруги 3,5–9,152 МВА

Опис

GoodWe MV Station слугує підвищувальним вузлом сонячної електростанції промислового масштабу. Інвертори GoodWe зі своїх стрингів збирають змінний струм низької напруги, а станція піднімає його до рівня розподільної мережі та передає через своє РП СН. По суті це готовий енергоблок, який на майданчику ставлять на фундамент і підключають кабелями. Окремі будівлі для трансформатора та РП на майданчику не будують.

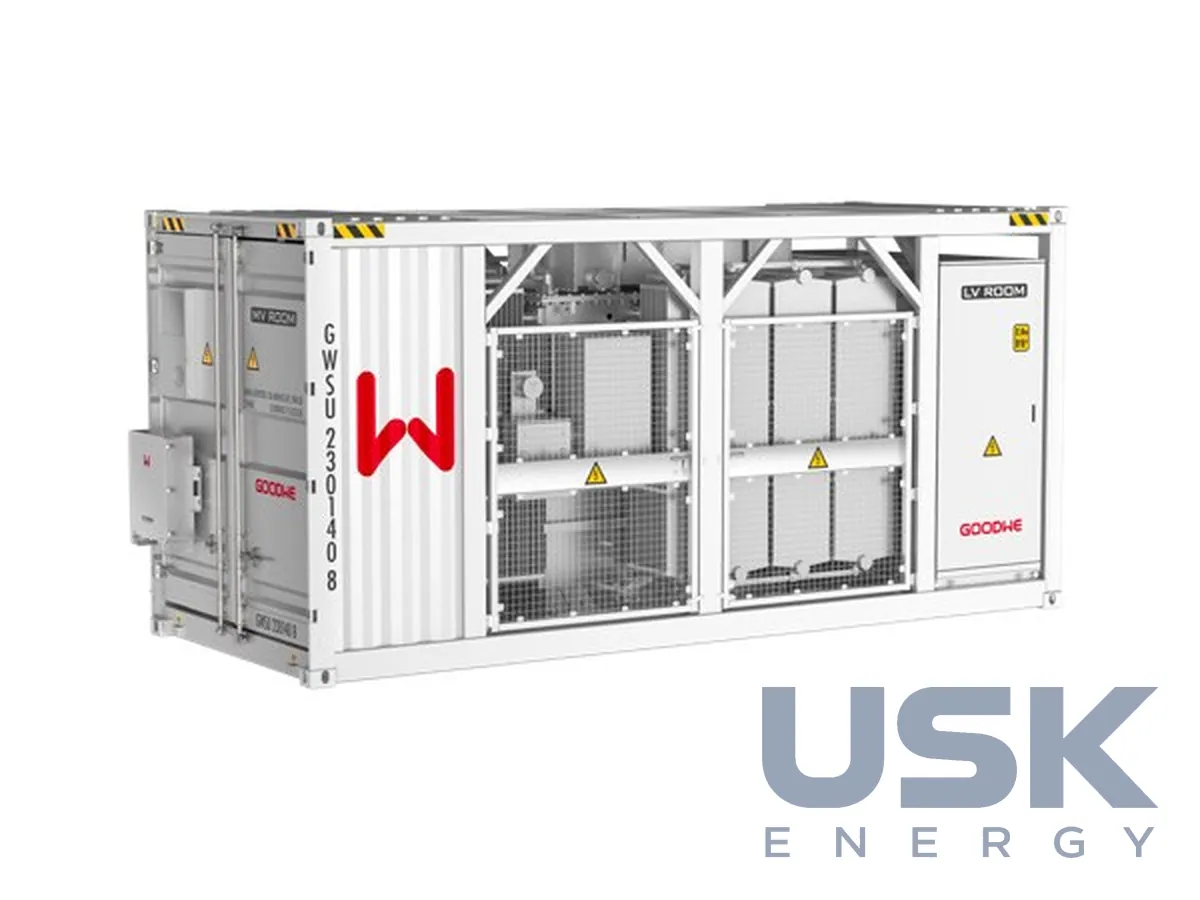

Станцію випускають на 3,5 / 5 / 7 МВА і на 9,152 МВА. До складу входять РП СН, трансформатор і РП НН, усе змонтовано на заводі в 20-футовому контейнері. Контейнер стандартний, його перевозять звичайним транспортом, а заводське складання скорочує обсяг робіт на об'єкті до встановлення та підключення кабелів. Усі електричні компоненти всередині пройшли типові випробування на відповідність вимогам безпеки. Модульне компонування полегшує обслуговування, окремий вузол можна замінити без розбирання сусідніх.

Трансформатор масляний із природним охолодженням ONAN, напруга короткого замикання 7,0 % із допуском ±10 %. На боці СН стоїть РП із трьома приєднаннями за схемою DCV, на замовлення CCV, а у виконанні без SF6 застосовують три приєднання IBI. Для варіанта без SF6 указано напруги НН/СН 0,8/10-24 кВ. Внутрішня дугова стійкість РП відповідає IAC AFL 20 кА / 1 с, тобто гази дуги відводяться так, щоб персонал із фронтального та бічних боків був захищений. Для власних потреб передбачено трансформатор 5 кВА / 400 В, на замовлення до 50 кВА.

Повну потужність станція віддає за температури до +40 °C. Робочий діапазон від -25 до +55 °C, понад 40 °C потужність знижується за характеристикою виробника. Корпус і обладнання розраховані на важкі кліматичні умови. Моніторинг і зв'язок зі SCADA станції йдуть через RS485 та Ethernet, оптоволоконний канал ставлять на замовлення. Через цей канал диспетчер бачить стан вимикачів, температуру трансформатора та параметри щита НН і може зіставити їх із даними інверторів. Для станцій, рознесених великим полем, оптика зручніша, бо знімає питання наведень на довгих лініях зв'язку.

Сумісні інвертори серій HT і UT підключаються до боку НН. Для серії UT варіант з автоматичними вимикачами в литому корпусі добирають окремо, це треба врахувати під час замовлення. Конструкцію виконано за IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1 / 2 і EN50708-1. Чинні сертифікати виробник публікує на своєму сайті та залишає за собою право змінювати конструкцію й характеристики, тому параметри конкретного проєкту звіряють за актуальною редакцією технічного листа. Для проєктувальника станція зручна тим, що весь стик між інверторним полем і мережею СН закрито одним виробом із типовими випробуваннями.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
