Расщеплённая фаза, когда вместо одного провода в фазе подвешено несколько, применяется на ВЛ 220–400 кВ и выше, чтобы снизить корону и увеличить пропускную способность. Но провода в такой фазе под действием ветра колеблются, соприкасаются между собой и перетираются, а при токах КЗ электродинамические силы стягивают их вместе. Поэтому в пролёте через определённые расстояния ставят дистанционные распорки-гасители. Бренды Salvi и Dervaux группы Sicame выпускают такие распорки, включая 8-проводные, а также отдельные гасители вибрации для расщеплённых фаз магистральных ВЛ.

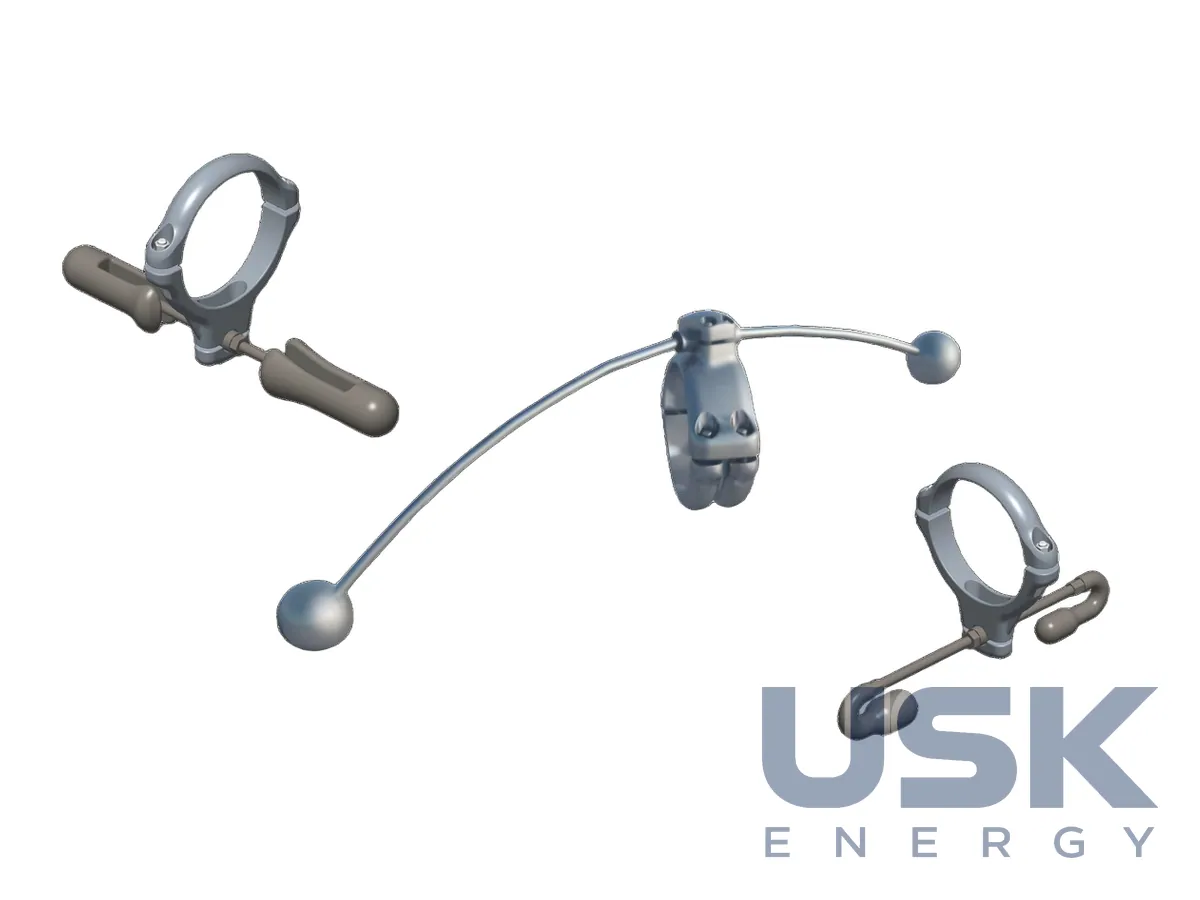

Распорка-гаситель держит провода фазы на заданном расстоянии и имеет демпфирующие элементы в шарнирах, которые рассеивают энергию колебаний. Эолова вибрация возникает при равномерном слабом ветре, она имеет малую амплитуду и высокую частоту и со временем приводит к усталостным повреждениям проволок у зажимов. Пляска проводов имеет большую амплитуду и низкую частоту, обычно при гололёде и сильном ветре, и угрожает перекрытием между фазами. Гасители вибрации ставят возле поддерживающих и натяжных зажимов, где усталостные напряжения наибольшие.

Хороший пример применения даёт сеть TenneT в Нидерландах. Оператор постепенно модернизирует сеть ВЛ 400 кВ, строя двухцепные линии по концепции Wintrack. Новые линии рассчитаны на 3200 А по каждой цепи и удваивают существующие линии с проводами AMS620 в фазе из 4 проводов на 4000 А, чтобы увеличить обмен мощностью со странами северо-западной Европы. Система Wintrack существенно снижает магнитное поле линии, зона влияния сокращается до менее чем 100 метров, что важно в густонаселённой стране.

В 2015 году TenneT объявил общеевропейский тендер на демпфирующие системы для Wintrack, и Salvi принял в нём участие. В Нидерландах действуют особые требования к креплению распорок к проводу через защитные спиральные прутки, и Salvi предложил приспособленный вариант на основе опыта бразильского проекта. После детального аудита производства и испытательных установок Salvi в Милане TenneT подписал с компанией четырёхлетний рамочный контракт на поставку всех распорок-гасителей и креплений для проектов Wintrack в этот период. Первая поставка была для линии 380 кВ Бевервейк – Вейфхейзен, на 2016 год были запланированы проекты Дутинхем, Бевервейк – Блейсвейк и Везель в Германии. Среди изделий для TenneT есть тройные распорки-гасители для ВЛ 380 кВ.

При подборе распорок для конкретной линии нужны число и марка проводов в фазе, расстояние между ними, длины пролётов, климатические данные по ветру и гололёду, а также тип зажимов и защитных прутков. По этим данным определяют тип распорки, число распорок в пролёте и схему их расстановки, чтобы колебания подпроводов гасились по всей длине линии. Расстановку обычно делают неравномерной, чтобы избежать резонанса подпролётов.
