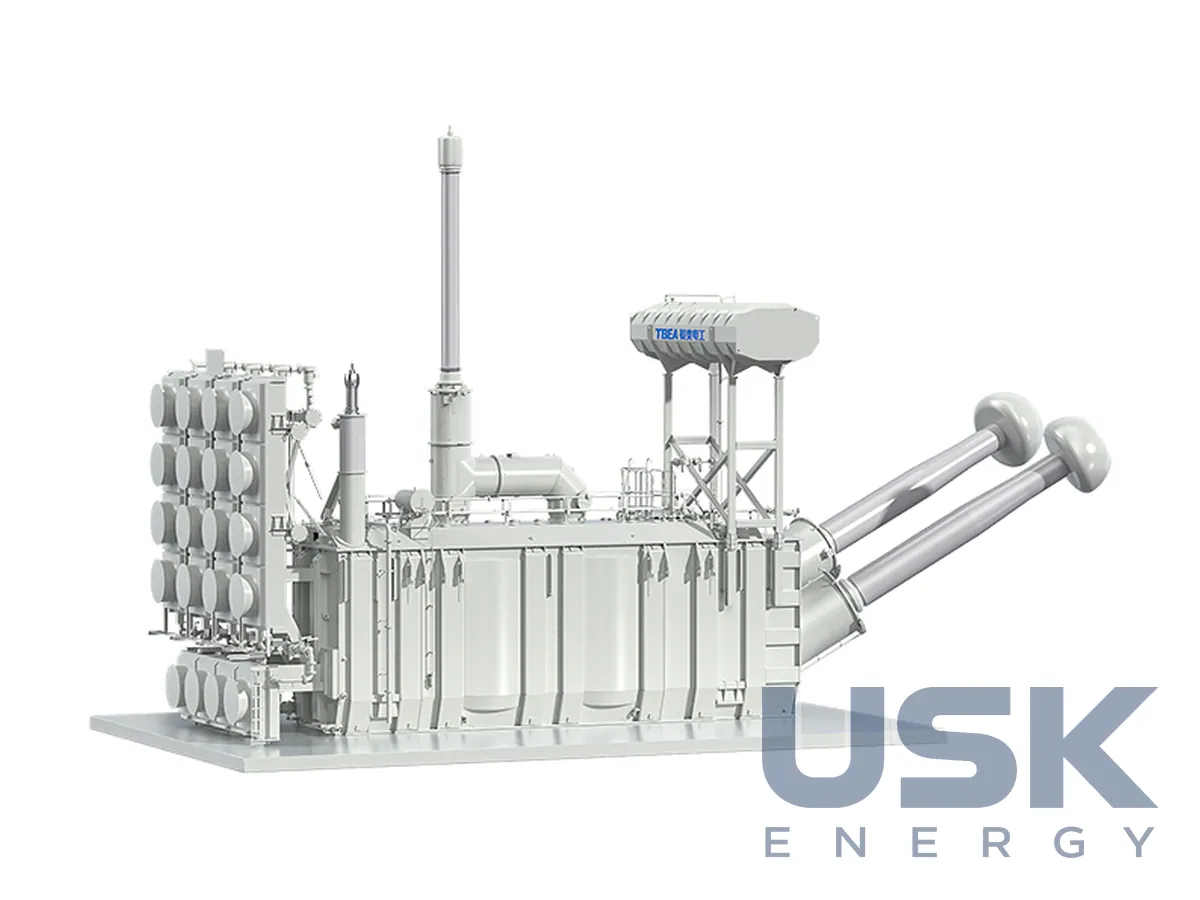

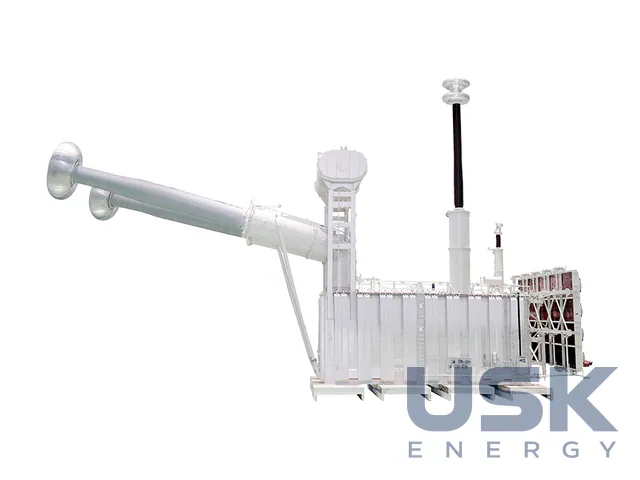

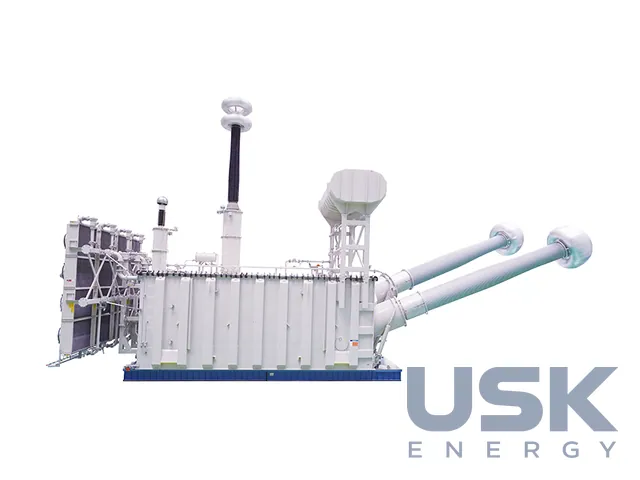

ZZDFPZ ±100…±1100 кВ — перетворювальні трансформатори для передач постійного струму (LCC і VSC)
TBEA ZZDFPZ — перетворювальні трансформатори для ліній постійного струму класів від ±100 до ±1100 кВ потужністю 404–850 МВА. Серія охоплює передачі на перетворювачах із мережевою комутацією (LCC), вставки постійного струму й гнучкі передачі VSC від морських ВЕС.
- ±1100 кВ
- ZZDFPZ-607500/750-1100: 607,5 МВА, (750 −5×0,86 %)/√3 / 236,2/√3 кВ, uк 20 %
- ±800 / ±600 / ±400 кВ
- ZZDFPZ-509400/500: 509,4 МВА, (530 −5×1,25 %)/√3 / 172,8/√3 кВ, uк 21 %, ODAF
- ±200 / ±100 кВ
- ZZDFPSZ-509400/500-200, ZZDFPSZ-404000/500-100 (вставки постійного струму)
- VSC (гнучкий DC)
- DFPSZ-RZ-460000/500: 460 МВА, (525/√3)/(437,23/√3)/66 кВ; SSP-RZ-850000/220: 850 МВА для ±400 кВ морської ВЕС
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Перетворювальні трансформатори TBEA живлять перетворювачі підстанцій постійного струму. Вони перетворюють напругу змінного струму для випрямлення в постійну й електрично відокремлюють мережі змінного та постійного струму. TBEA випустила перший у галузі перетворювальний трансформатор ±800 кВ для передачі Юньнань–Гуандун і перший ±1100 кВ для передачі Чанцзі–Гуцюань. Компанія постачала обладнання для багатотермінальної передачі Удунде–Гуандун/Гуансі, передач «Нінся–Хунань» і «Ганьсу–Шаньдун», а також трансформатори для передачі VSC ±500 кВ у Саудівській Аравії.
Флагманський однофазний ZZDFPZ-607500/750-1100 на 607,5 МВА має напруги (750 −5×0,86 %)/√3 і 236,2/√3 кВ та напругу КЗ 20 %. Ізоляція й вводи розраховані на клас ±1100 кВ. За даними виробника рівні ізоляції мережевої обмотки LI1950 SI1550 AC900 і LI185 AC95 для нейтралі, вентильної LI2300 SI2100 AC1297 DC1791, Umpol 1386 кВ. Співвідношення розмірів провідників і оливних каналів підібрано так, що обмотки нагріваються рівномірно. Придушення полів розсіювання й оливонапрямна система прибирають місцеві перегріви та електризацію оливи.
Для передач ±800, ±600 і ±400 кВ TBEA робить однофазні двообмоткові ZZDFPZ-509400/500 на 509,4 МВА з напругами (530 −5×1,25 %)/√3 / 172,8/√3 кВ, напругою КЗ 21 % і охолодженням ODAF. У виконанні на ±800 кВ втрати холостого ходу до 227 кВт, КЗ до 1309 кВт, ізоляція вентильної обмотки SI1675 LI1870 AC1h938 DC1296 PR1006 кВ. Конструкція вибухобезпечна, з підвищеною стійкістю до горіння й вибуху, габарити компактні під залізничне перевезення.
Трансформатори ±200 і ±100 кВ на 509,4 і 404 МВА, серед них триобмоткові ZZDFPSZ, працюють на вставках постійного струму, що зв'язують несинхронні мережі. Їх оснащують онлайн-моніторингом і системою аварійного зливу оливи.
Для передач на перетворювачах напруги випускаються DFPSZ-RZ-460000/500 на 460 МВА ((525/√3)/(437,23/√3)/66 кВ, РПН, втрати ХХ 216 кВт і КЗ 900 кВт) та SSP-RZ-850000/220 на 850 МВА. Останній видає потужність морської ВЕС через передачу ±400 кВ, має антикорозійний захист C5-M, стійкий до вібрації й працює з низькими частковими розрядами.
Технічні характеристики
| ±1100 кВ | ZZDFPZ-607500/750-1100: 607,5 МВА, (750 −5×0,86 %)/√3 / 236,2/√3 кВ, uк 20 % |
|---|---|
| ±800 / ±600 / ±400 кВ | ZZDFPZ-509400/500: 509,4 МВА, (530 −5×1,25 %)/√3 / 172,8/√3 кВ, uк 21 %, ODAF |
| ±200 / ±100 кВ | ZZDFPSZ-509400/500-200, ZZDFPSZ-404000/500-100 (вставки постійного струму) |
| VSC (гнучкий DC) | DFPSZ-RZ-460000/500: 460 МВА, (525/√3)/(437,23/√3)/66 кВ; SSP-RZ-850000/220: 850 МВА для ±400 кВ морської ВЕС |
| Втрати (±800 кВ) | ХХ ≤227 кВт, КЗ ≤1309 кВт |
| Ізоляція вентильної сторони (±800 кВ) | SI1675 LI1870 AC1h938 DC1296 PR1006 кВ |
| Транспорт | компактне виконання під залізничні габарити |
Заміна для
прямого аналога немає (перетворювальні трансформатори HVDC у СНД серійно не випускаються)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
ZZDFPZ ±100…±1100 кВ — перетворювальні трансформатори для передач постійного струму (LCC і VSC). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який найвищий клас напруги перетворювальних трансформаторів TBEA?
±1100 кВ. Однофазний ZZDFPZ-607500/750-1100 на 607,5 МВА має напругу КЗ 20 %, перший такий апарат TBEA поставила для передачі Чанцзі–Гуцюань.
Чи можна перевозити трансформатори залізницею?
Так, моделі ZZDFPZ-509400/500 для передач ±800, ±600 і ±400 кВ мають компактні габарити під залізницю. Їх потужність 509,4 МВА, охолодження ODAF.
Що TBEA пропонує для передач VSC від морських ВЕС?
Трансформатор SSP-RZ-850000/220 на 850 МВА для передачі ±400 кВ з антикорозійним захистом C5-M. Для наземних передач VSC є DFPSZ-RZ-460000/500 на 460 МВА з РПН.
