CIRCUTOR RMV — струмообмежувальні (choke) реактори СН для конденсаторних батарей, 50–200 А
RMV — повітряні струмообмежувальні реактори CIRCUTOR на номінальні струми від 50 до 200 А для конденсаторних батарей середньої напруги. Вони обмежують кидки струму під час увімкнення батареї до значень, які витримують конденсатори й комутаційні апарати. Реактори залито епоксидною смолою і виконано за IEC 60289.
- Типоряд
- RMV-260 (50, 60, 100, 125, 175 А), RMV-330 (60, 75, 90, 125, 200 А)
- Позначення
- RMV-<діаметр>-<струм>-<індуктивність, мкГн>, напр. RMV-260-50-350
- Короткочасний струм
- 43 In / 1 с
- Виконання
- повітряне осердя, залито епоксидною смолою
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Під час увімкнення конденсаторної батареї виникають дуже великі перехідні струми й напруги. Стандарт IEC 60871-1 обмежує пікове значення струму ввімкнення, яке витримує батарея, 100-кратним номінальним струмом. Якщо розрахунковий кидок перевищує цю межу, в коло ставлять реактори RMV.
Потрібна індуктивність залежить від умов установки. Насамперед враховують потужність короткого замикання мережі, наявність інших батарей, що працюють паралельно, і вимикальну здатність вимикачів та контакторів. Після встановлення реактора пікове значення залишкового струму ввімкнення теж має бути нижчим за вимикальну здатність апарата. Розрахунок роблять для найгіршого випадку, коли потужність короткого замикання мережі найбільша. Тому реактор підбирають разом з комутаційним апаратом, а не окремо.

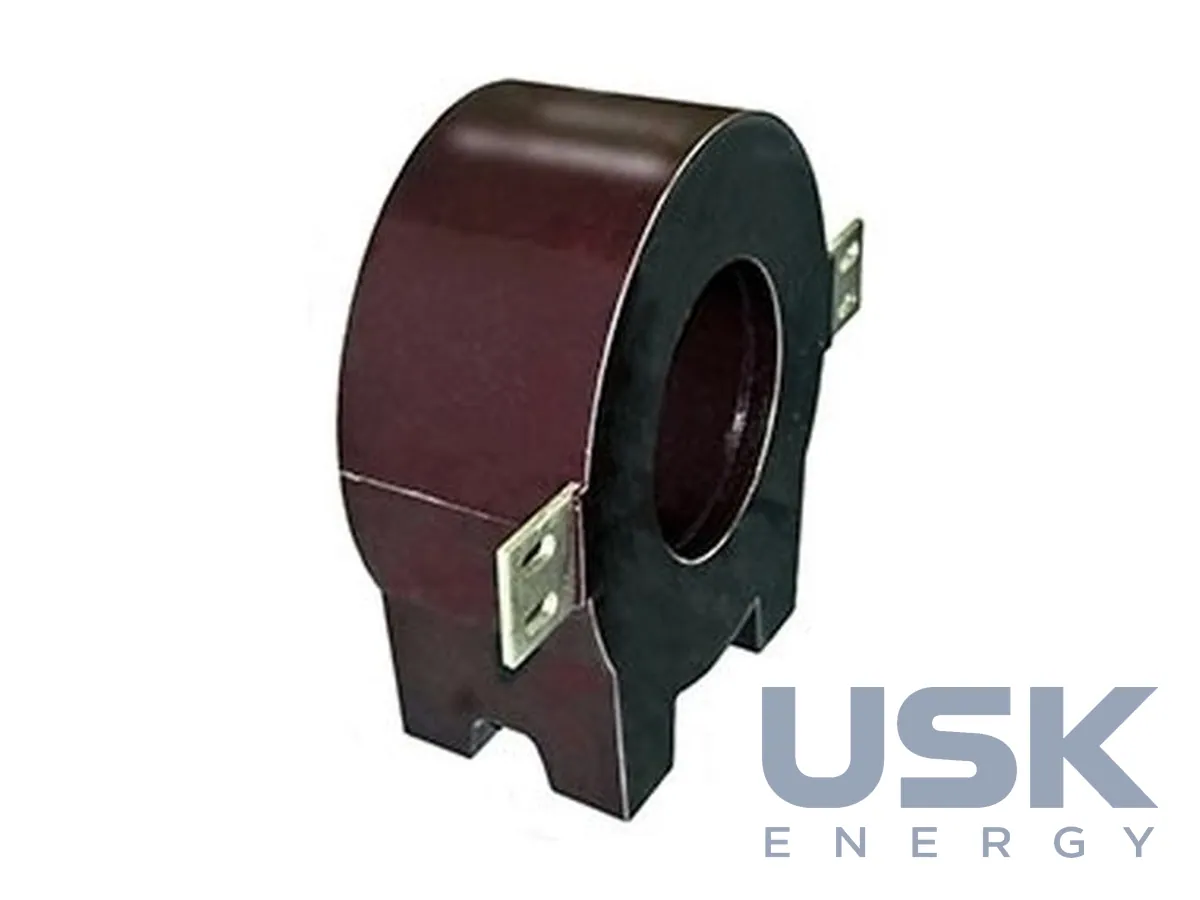

Реактори виконано без сталевого осердя і залито епоксидною смолою, яка дає потрібний рівень ізоляції. Колір оболонки RAL 8016, кріплення болтами M12 або M16 залежно від типу. Короткочасно витримуваний струм 43 In протягом 1 с. Повітряна конструкція не насичується за великих струмів, тому індуктивність залишається сталою під час кидка струму.
Позначення містить типорозмір, номінальний струм та індуктивність у мікрогенрі. Серія RMV-260 має габарити 370 × 290 × 110 мм і масу 8–14 кг, до неї входять RMV-260-50-350, RMV-260-60-250, RMV-260-100-100, RMV-260-125-50 і RMV-260-175-30. Серія RMV-330 розміром 470 × 355 × 110 мм важить близько 19 кг, у ній RMV-330-60-450, RMV-330-75-350, RMV-330-90-250, RMV-330-125-100 і RMV-330-200-50. Разом типоряд охоплює струми від 50 до 200 А й індуктивність від 30 до 450 мкГн.
RMV ставлять у батареї CIRKAP на рамі та в шафі, в автоматичні установки СН з кількома ступенями, а також міняють ними реактори на діючих установках КРП промислових підприємств і підстанцій. У батареї з кількома ступенями реактор ставлять у кожен ступінь, бо найбільший кидок виникає, коли ступінь вмикають паралельно з уже ввімкненими. Комутують такі ступені вакуумними контакторами LVC. Під час заміни реактора на діючій установці звіряють номінальний струм, індуктивність і габарити, щоб новий реактор став на ті самі кріплення M12 або M16 і вписався в габарит комірки.
Технічні характеристики
| Типоряд | RMV-260 (50, 60, 100, 125, 175 А), RMV-330 (60, 75, 90, 125, 200 А) |
|---|---|
| Позначення | RMV-<діаметр>-<струм>-<індуктивність, мкГн>, напр. RMV-260-50-350 |
| Короткочасний струм | 43 In / 1 с |
| Виконання | повітряне осердя, залито епоксидною смолою |
| Кріплення | M12 / M16 |
| Маса | 8–19 кг |
| Габарити | RMV-260: 370×290×110 мм; RMV-330: 470×355×110 мм |
| Колір | RAL 8016 |
| Стандарт | IEC 60289 |
Заміна для
струмообмежувальні реактори БСК 6–35 кВ — РБ/РТОС (загальний тип), ФРОС
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
CIRCUTOR RMV — струмообмежувальні (choke) реактори СН для конденсаторних батарей, 50–200 А, CIRCUTOR. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 95 00 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 95 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Коли в конденсаторній батареї потрібні реактори RMV?
Коли розрахунковий кидок струму ввімкнення перевищує 100-кратний номінальний струм батареї, встановлений IEC 60871-1. Реактор знижує перехідний струм до допустимого для конденсаторів і комутаційного апарата.
Які струми та індуктивності є в типоряді RMV?
Серія RMV-260 охоплює 50, 60, 100, 125 і 175 А, серія RMV-330 від 60 до 200 А. Індуктивність становить від 30 до 450 мкГн.
Чи підходить RMV як заміна реакторів типу РБ/РТОС або ФРОС у конденсаторних батареях?
Підбір виконують за призначенням і основними параметрами, насамперед за номінальним струмом та індуктивністю, розрахованою під кидок струму конкретної батареї. Остаточний вибір типорозміру з діапазону 50–200 А і 30–450 мкГн погоджуйте з менеджером.
