SOFAMEL VTE / VTM / POWER LIGHT / VTO / PEKE / VTC — покажчики напруги 1–79 кВ AC і 0,5–5 кВ DC
Покажчики напруги SOFAMEL для мереж змінного струму 1–79 кВ і постійного струму 0,5–5 кВ. Покажчик встановлюють на ізолювальну штангу й перевіряють ним відсутність напруги на шинах, проводах, кабелях і виводах обладнання перед накладанням заземлення. У серії є електронні, оптичні та спеціальні моделі для тунелів, оглядових колодязів і тягових мереж.
- VTE-U / VTE-P / VTM
- електронні контактні, діапазони від 3–10 до 22–66 кВ (VTM), 5–35 / 5–66 кВ (VTE); IEC 61243-1
- Індикація
- червоний LED і потужний зумер — наявність, зелений LED — відсутність, помаранчевий — розряд батареї
- Живлення VTE/VTM/VTA
- батарея 9 В 6LR61, сплячий режим < 1 мкА через 2 хв
- POWER LIGHT
- покажчик із вбудованим ліхтарем, від 1–3,3 до 22–79 кВ, LED 360°, 2 × AA
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

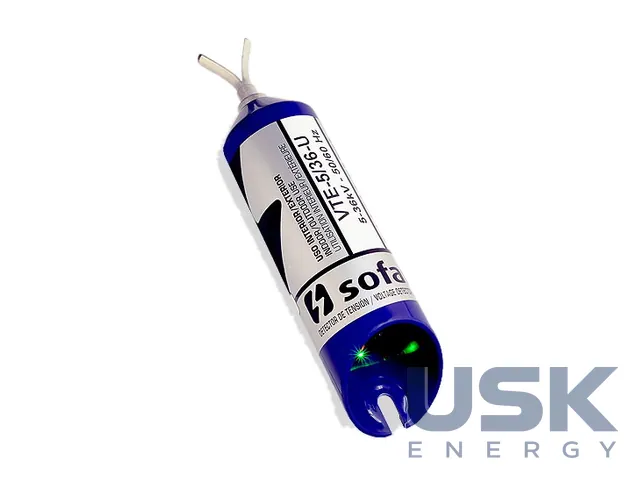

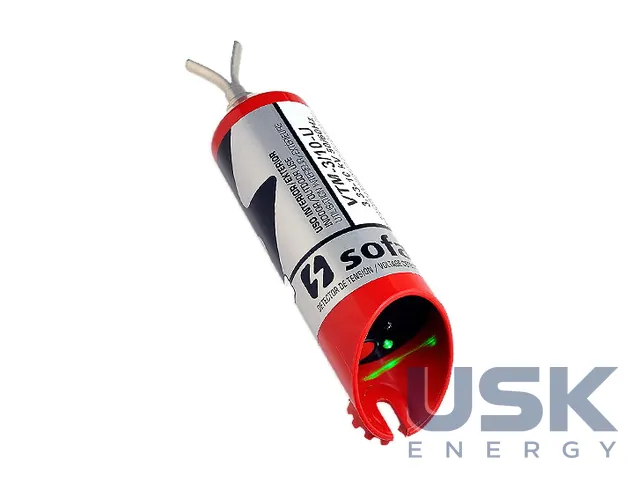

Покажчик кріплять до ізолювальної штанги, яка відповідає діапазону його напруги, через універсальну головку і підносять електродом до перевірюваної частини. Електронні моделі вмикаються самі, щойно виявлять напругу. Основні прилади серії, VTE (зовнішній VTE-U і VTE-P зі штангою) та VTM, мають мікроконтролер і контактне виявлення, тому показують правильно навіть під впливом полів сусідніх фаз. Вони відповідають IEC 61243-1 / UNE-EN 61243-1.
Наявність напруги сигналізують червоний світлодіод високої яскравості та потужний зумер, відсутність показує зелений світлодіод, розряд батареї помаранчевий. Кнопкою тесту перевіряють усе коло приладу, а з розрядженою батареєю покажчик припиняє роботу. VTM випускають на діапазони від 3–10 до 22–66 кВ, VTE на 5–35 або 5–66 кВ. Живлення — батарея 9 В типу 6LR61. Після 2 хв без напруги прилад переходить у сплячий режим і споживає менше 1 мкА. Робоча температура від −25 до +55 °C. Для мереж швидкісних залізниць 25 кВ є окреме виконання VTE-25-U.

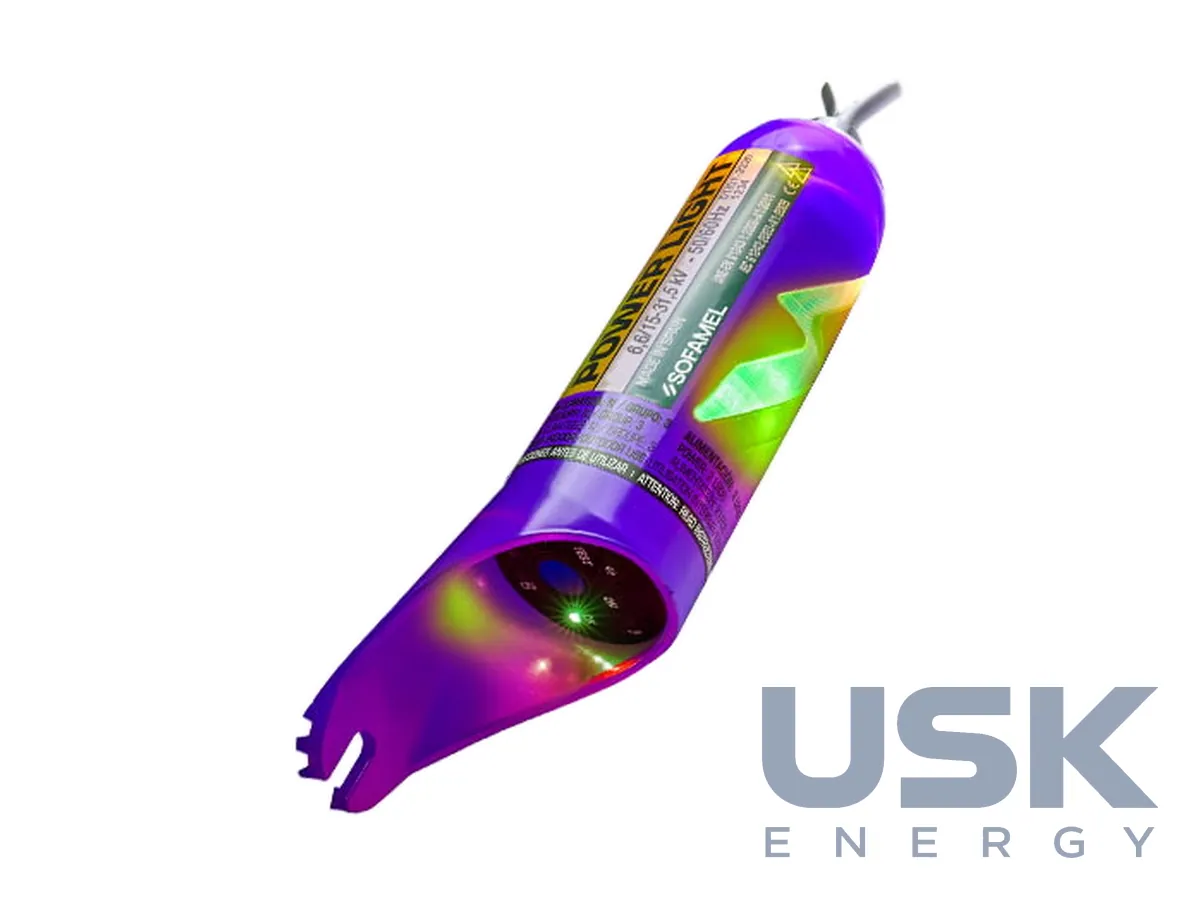

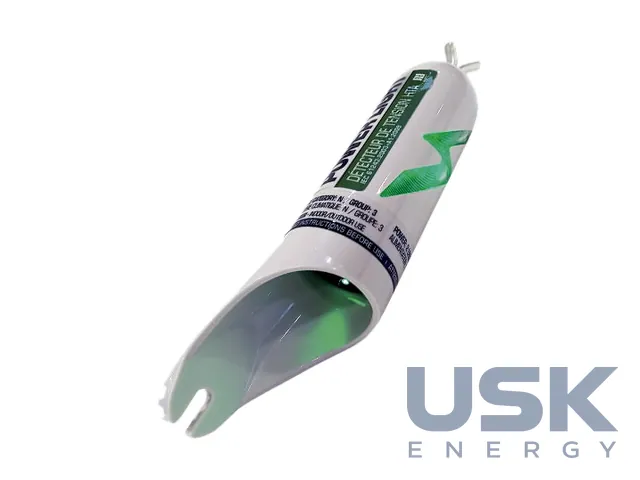

POWER LIGHT поєднує електронний покажчик і потужний ліхтар, з ним працюють у тунелях і за поганого освітлення. Діапазони від 1–3,3 до 22–79 кВ залежно від моделі, світлодіоди індикації видно на 360°, живлення від двох батарей AA. До цієї гілки належать також POWER LIGHT DUAL і POWER-10/20 з приладдям. Оптичні VTO-U, VTO-P і компактний PEKE обходяться без батарей, самоперевірку виконує вбудований п'єзогенератор. PEKE на 5–36 кВ має вбудовану телескопічну штангу за RD 614/2001.
Для нижчих напруг є компактний SPECTRA зі штангою на 200 В – 5 кВ або 50 В – 1 кВ. POWER SALVACANE на колесах з ізолювальною штангою (24 В – 5 кВ) шукає небезпечну напругу на кришках оглядових колодязів і в мощених зонах. Мережі постійного струму 500–5000 В перевіряють покажчиками VTC-OA і VTC-OAD. Другий додатково показує наведену змінну напругу від сусідніх систем до 25 кВ, має гнучкий заземлювальний провід завдовжки 6 м у силіконовій оболонці й сам вимикається через 2 хв без виявлення. Покажчики працюють у КРП, КТП, на ПЛ 6–35 кВ, тягових підстанціях і в контактній мережі.
Технічні характеристики
| VTE-U / VTE-P / VTM | електронні контактні, діапазони від 3–10 до 22–66 кВ (VTM), 5–35 / 5–66 кВ (VTE); IEC 61243-1 |
|---|---|
| Індикація | червоний LED і потужний зумер — наявність, зелений LED — відсутність, помаранчевий — розряд батареї |
| Живлення VTE/VTM/VTA | батарея 9 В 6LR61, сплячий режим < 1 мкА через 2 хв |
| POWER LIGHT | покажчик із вбудованим ліхтарем, від 1–3,3 до 22–79 кВ, LED 360°, 2 × AA |
| VTE-25-U | для мереж швидкісних залізниць 25 кВ |
| VTO-U / VTO-P, PEKE | оптичні, самоперевірка п'єзогенератором, без батареї; PEKE 5–36 кВ із вбудованою телескопічною штангою |
| SPECTRA | компактний зі штангою: 200 В – 5 кВ або 50 В – 1 кВ |
| POWER SALVACANE | 24 В – 5 кВ, перевірка оглядових колодязів і люків, на колесах |
| VTC-OA / VTC-OAD | постійний струм 500–5000 В; VTC-OAD — індикація наведеної змінної напруги |
| Робоча температура | −25…+55 °C |
Запит ціни та строку поставки
SOFAMEL VTE / VTM / POWER LIGHT / VTO / PEKE / VTC — покажчики напруги 1–79 кВ AC і 0,5–5 кВ DC, SOFAMEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які діапазони напруги випускають покажчики VTM і VTE?
VTM виготовляють на діапазони від 3–10 до 22–66 кВ залежно від моделі, VTE на 5–35 або 5–66 кВ. Для швидкісних залізниць 25 кВ є VTE-25-U.
Яким стандартам відповідають електронні покажчики SOFAMEL?
VTE і VTM відповідають IEC 61243-1 та UNE-EN 61243-1. Перед роботою кнопкою тесту перевіряють усе коло приладу.
Чим перевіряють відсутність напруги в мережах постійного струму?
Для мереж постійного струму 500–5000 В призначено VTC-OA і VTC-OAD. VTC-OAD додатково показує наведену змінну напругу від сусідніх систем до 25 кВ.
