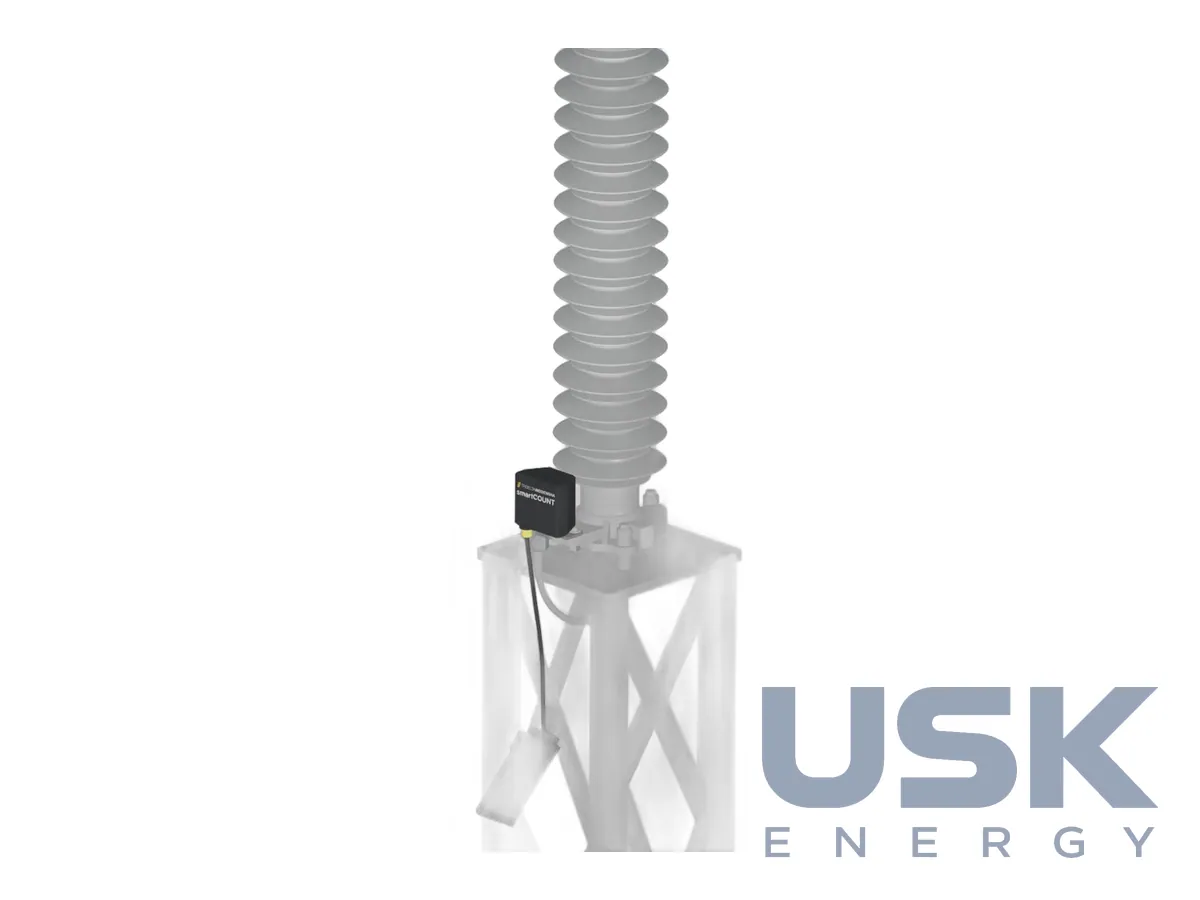

Tridelta smartCOUNT 5200 — устройство мониторинга состояния ОПН

Описание

ОПН относятся к очень стойким аппаратам, но небольшой процент ограничителей со временем приобретает скрытые дефекты. Старение металлооксидных варисторов, проникновение влаги или загрязнение поверхности не видны снаружи, а заканчиваются такие дефекты неожиданными отключениями и большими затратами на ремонт. Tridelta smartCOUNT 5200, представленный в 2020 году, решает эту задачу. Устройство автоматически измеряет ток утечки и импульсные токи, строит из них тренды, по которым можно прогнозировать состояние и вовремя заменить стареющий ОПН ещё до отказа защиты.

smartCOUNT устанавливается на любой безыскровой оксидно-цинковый ОПН, как на новой, так и на действующей подстанции, то есть его можно дооснастить без замены ограничителей. Он необслуживаемый и имеет автономное питание, компенсирует влияние температуры и гармоник напряжения и точен именно в интересном диапазоне малых токов утечки. По аномалиям тока утечки устройство различает загрязнение корпуса, проникновение влаги и старение металлооксида, так что оператор видит не просто тревогу, а вероятную причину.

Даталоггер выполняет циклическое измерение с настраиваемым интервалом и хранит 1000 записей с датой, временем, температурой, третьей гармоникой и током peak /√2. Отдельно ведётся журнал на 1000 записей импульсных токов, которые распределяются по классам от x ≤ 100 A через 100 A < x ≤ 1000 A, 1000 A < x ≤ 5000 A и далее до 40000 A < x ≤ 100000 A. Устройство можно использовать и как обычный счётчик срабатываний.

Считывание идёт через NFC. Приложение smartCOUNT для Android-смартфона с NFC управляет учётной записью пользователя, настраивает даталоггер, забирает накопленные данные, выполняет разовое измерение «Single Shot», выгружает данные и сбрасывает устройство. Данные экспортируются в CSV и Excel, а облако smartCOUNT Cloud даёт общий обзор всех подключённых ОПН с любого устройства. Вся информация собрана в одном онлайн-приложении, что упрощает работу службы подстанций.

Комплект состоит из даталоггера, транспондерной площадки и кабеля данных. Инструкция описывает установку каждого элемента на ОПН, зарядку даталоггера, коррекцию отклонения напряжения и работу с интерфейсом NFC. Практическая польза состоит в сокращении плановых и внеплановых отключений и в оптимизации интервалов чистки изоляции, ведь ОПН моют только тогда, когда тренд показывает загрязнение. Для более простого контроля Tridelta предлагает счётчики DCC 2 и DCC-ML 2.

На практике внедрение выглядит так. Даталоггер и транспондерную площадку устанавливают на заземляющий вывод каждого ОПН, в приложении задают интервал измерений и привязывают устройство к месту установки. Дальше при обычном обходе дежурный подносит смартфон к площадке, и данные за прошедший период переходят в приложение, а оттуда в облако. Сравнение трендов всех фаз одного присоединения быстро показывает аппарат, у которого ток утечки растёт быстрее соседних, и именно его заменяют первым.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
