Profile P3 — аналізатор вимикачів за профілем струму котушок («перше відключення»)

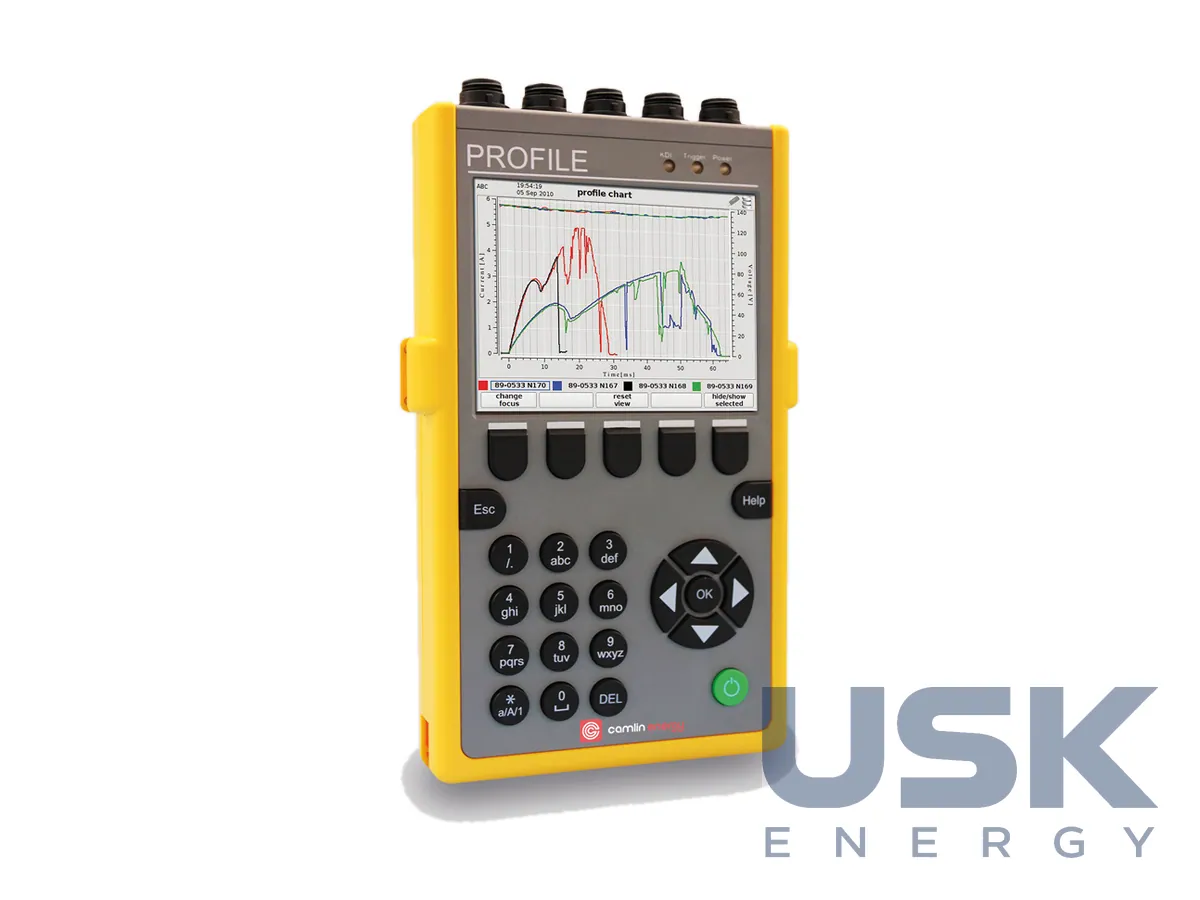

Profile P3 — переносний аналізатор вимикачів, що оцінює їхній стан за профілем струму котушки під час першого відключення. Прилад показує, чи спрацює вимикач вчасно за реального КЗ, і вказує на дефект котушки або механізму.
- Метод
- профілювання струму котушки відключення/ввімкнення під час першого спрацювання
- Режими
- Total Trip Time (реле + вимикач), багаторазові цикли, порівняння до 4 операцій
- Дефекти, що виявляються
- час поза допуском (котушка або механізм), стан котушок, кіл оперативного струму, залипання блок-контактів
- Застосовність
- вимикачі всіх класів напруги
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вимикач має швидко відокремити місце КЗ, і саме цю здатність перевіряє переносний аналізатор Profile P3. Застарілий або погано обслуговуваний вимикач відключається із затримкою, а затримка тягне каскадний розвиток аварії, втрату живлення, пошкодження обладнання і штрафи. Традиційне випробування починається з виведення вимикача з роботи, і перша ж операція часто «розходжує» механізм, ховаючи проблему повільного відключення. Тому прилад записує саме перше спрацювання вимикача в робочому стані.
Неінвазивні датчики приєднуються до вторинного кола керування, і P3 записує профіль струму котушки відключення або ввімкнення. За формою кривої видно, як вимикач спрацює за реального пошкодження і де шукати дефект, у котушці чи в основному приводному механізмі. За даними виробника, близько 80 % дефектів знаходять саме профілюванням першого відключення. У вибірці, де традиційні випробування визнали задовільними 82 % вимикачів, профілювання підтвердило це лише для 37 %, а 67 % дефектів повільного відключення припали на перший ступінь механізму відключення.
Прилад визначає вихід часу спрацювання за допуски та його причину, стан котушок відключення і ввімкнення, справність джерела оперативного струму і проводки, «залипання» блок-контактів. Режим Total Trip Time міряє повний час відключення разом із реле захисту. Є багатоцикловий режим і накладання до чотирьох послідовних операцій для аналізу на місці. Профілі автоматично порівнюються з еталонними, а дані йдуть у хмарні сервіси Connected Insights і ReplayPro.
У кейсі Ventus Energy прилад використовують у програмі обслуговування морських ВЕС. В одному з прикладів час MCON 3 під час першого відключення становив 52 мс за допустимих 30 мс. Друге відключення одразу після першого, без жодного обслуговування, пройшло значно швидше, бо мастило в механізмі розійшлося. Причиною виявилась нестача мастила на основних підшипниках. Без профілювання першого відключення такий вимикач пройшов би звичайне випробування.
Profile P3 підходить для вимикачів усіх класів напруги. Він допомагає мережевим компаніям і операторам генерації перейти від обслуговування за регламентом до обслуговування за станом і ремонтувати проблемні вимикачі під час планових відключень.
Технічні характеристики
| Метод | профілювання струму котушки відключення/ввімкнення під час першого спрацювання |
|---|---|
| Режими | Total Trip Time (реле + вимикач), багаторазові цикли, порівняння до 4 операцій |
| Дефекти, що виявляються | час поза допуском (котушка або механізм), стан котушок, кіл оперативного струму, залипання блок-контактів |
| Застосовність | вимикачі всіх класів напруги |
| ПЗ | ReplayPro, Connected Insights |
Запит ціни та строку поставки
Profile P3 — аналізатор вимикачів за профілем струму котушок («перше відключення»). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чому потрібно фіксувати саме перше відключення?
Перша операція після простою «розходжує» механізм і ховає проблему повільного відключення. За даними виробника, близько 80 % дефектів виявляються саме профілюванням першого відключення.
Для вимикачів якого класу напруги підходить Profile P3?
Для вимикачів усіх класів напруги. Датчики приєднуються до вторинного кола керування, без втручання в головне коло.
Чи перевіряє прилад разом із вимикачем релейний захист?
Так, режим Total Trip Time вимірює повний час відключення від реле до вимикача. Для порівняння можна накласти до 4 послідовних операцій.
