GETEST, MD-10kVr, MH-10/100u — випробувальне обладнання для підстанцій (крокова напруга, мегаомметр, мікроомметр)
Портативні прилади CIRCUTOR для випробувань трансформаторних підстанцій і розподільних пунктів СН. До лінійки входять вимірювач напруг кроку й дотику GETEST на струм до 50 А, цифровий мегаомметр MD-10kVr на 10 кВ і мікроомметр MH-10/100u з випробувальним струмом до 100 А. Їх застосовують під час приймально-здавальних випробувань, періодичних перевірок заземлювальних пристроїв, ізоляції та контактних з'єднань.
- GETEST
- струм до 50 А на навантаження 12 Ом; до 700 В AC; еквівалент 30 кВА; інжекція за 1 період (20 мс)
- GETEST: вимірювання
- напруга 0,8–700 В (автодіапазон), струм до 100 А, опір 0–120 Ом; точність 2,5 % ± 2 од.
- GETEST: керування
- смартфон/планшет через бездротовий зв'язок (у комплекті)
- GETEST: живлення
- 230 В ±20 %, 15 А; маса 45 кг (за описом)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

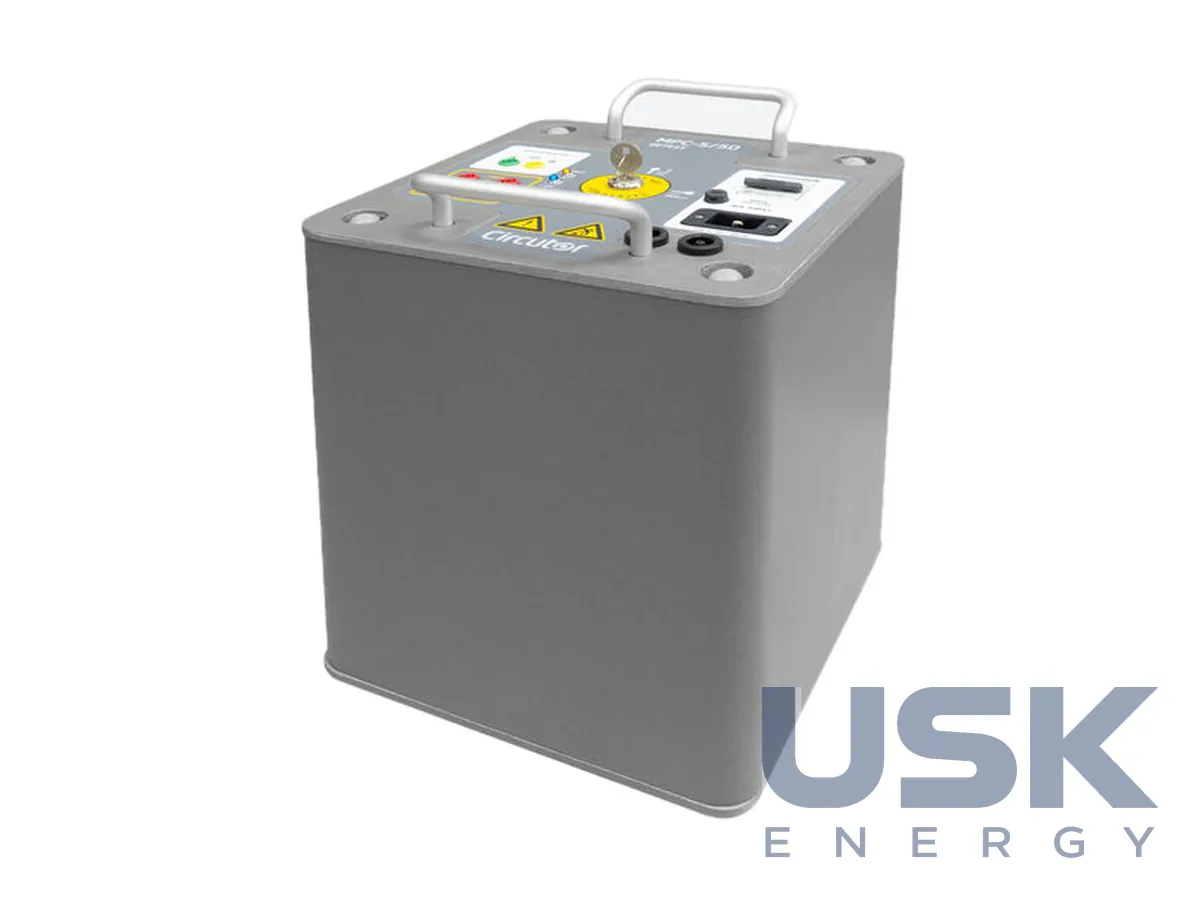

GETEST 5…50 А (MPC-5/50) імітує непрямий контакт із землею. Прилад вимірює крокову напругу між точками на поверхні землі та напругу дотику між землею й доступними провідними частинами, коли через заземлювальний пристрій стікає струм. В Іспанії такі вимірювання обов'язкові для трансформаторних і розподільних центрів за MIE-RAT-13 (RD 337/2014). Джерело струму під'єднують між віддаленими точками заземлення, а напругу знімають між двома вантажами-електродами на відстані 1 м або між землею та провідною частиною.
Струм інжектують лише протягом одного періоду мережі (20 мс), тому вимірювання безпечне для персоналу. На навантаження 12 Ом прилад видає до 50 А, максимальна вихідна напруга становить 700 В AC, еквівалентна потужність 30 кВА. Діапазон вимірювання напруги 0,8–700 В з автовибором, струму до 100 А, опору заземлення 0–120 Ом. Точність 2,5 % від показання ± 2 одиниці. Приладом керують зі смартфона або планшета, що входить у комплект, через бездротовий зв'язок; результати зберігаються на пристрої й потім передаються на ПК. Живлення 230 В ±20 %, 15 А, у комплекті є візок і вимірювальні електроди. Прилад відповідає UNE-EN 61010-1 та UNE-EN 61326-1.

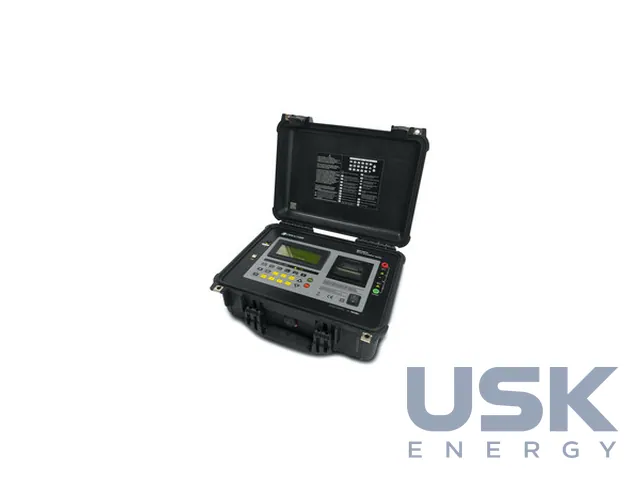

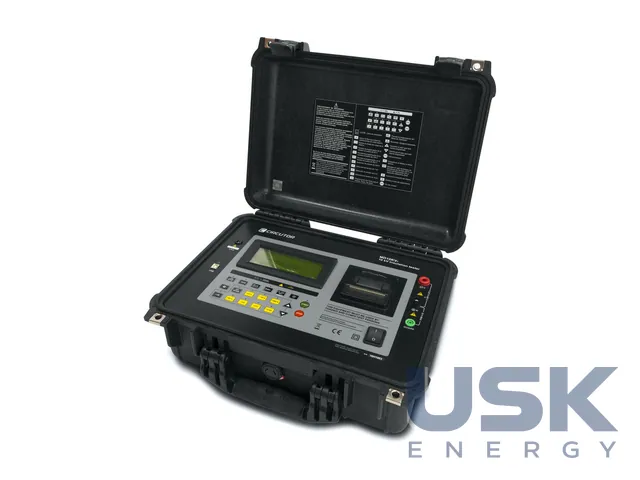

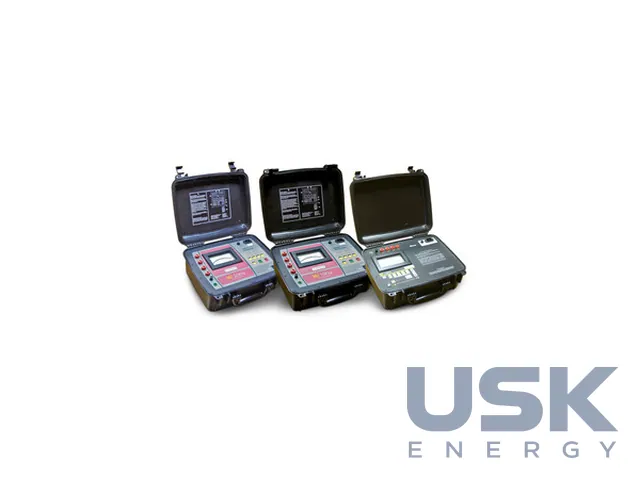

MD-10kVr належить до серії цифрових мегаомметрів MD-MI. Він подає випробувальну напругу 10 кВ і важить 6 кг, тож його легко переносити між комірками. Мегаомметром вимірюють опір ізоляції кабелів, силових трансформаторів, двигунів і КРП перед уведенням у роботу та під час планових перевірок. Результат порівнюють з попередніми вимірюваннями, так видно старіння ізоляції кабелю чи обмотки.

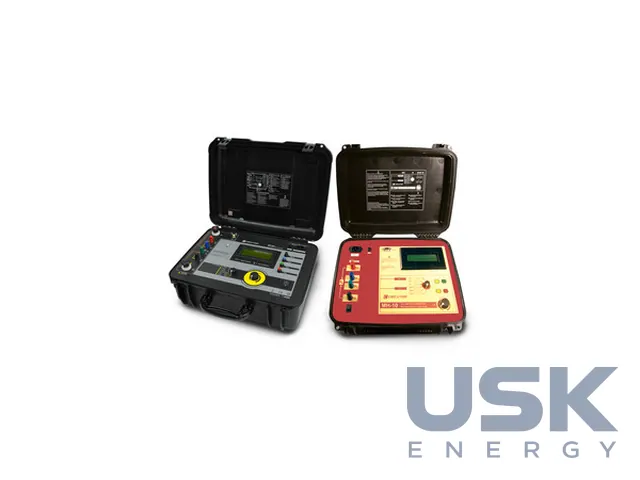

MH-10/100u — мікропроцесорний портативний мікроомметр для дуже малих опорів. Випробувальний струм задають від 1 мА до 100 А, схема чотирипровідна (міст Кельвіна), тому опір струмових проводів на результат не впливає. Прилад порівнює виміряне значення з високостабільними внутрішніми еталонами, показує його на буквено-цифровому дисплеї і передає через USB. Ним перевіряють контакти вимикачів, шини, обмотки трансформаторів і двигунів у центрах СН та на підстанціях. Разом три прилади закривають перевірку заземлення, ізоляції та контактних з'єднань одного об'єкта.
Технічні характеристики
| GETEST | струм до 50 А на навантаження 12 Ом; до 700 В AC; еквівалент 30 кВА; інжекція за 1 період (20 мс) |
|---|---|
| GETEST: вимірювання | напруга 0,8–700 В (автодіапазон), струм до 100 А, опір 0–120 Ом; точність 2,5 % ± 2 од. |
| GETEST: керування | смартфон/планшет через бездротовий зв'язок (у комплекті) |
| GETEST: живлення | 230 В ±20 %, 15 А; маса 45 кг (за описом) |
| MD-10kVr | цифровий мегаомметр 10 кВ, 6 кг |
| MH-10/100u | мікроомметр, струм 1 мА–100 А, 4-провідна схема (міст Кельвіна), USB |
| Стандарти | UNE-EN 61010-1, UNE-EN 61326-1 |
Запит ціни та строку поставки
GETEST, MD-10kVr, MH-10/100u — випробувальне обладнання для підстанцій (крокова напруга, мегаомметр, мікроомметр). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якого струму й напруги досягає GETEST?
На навантаження 12 Ом GETEST видає до 50 А при вихідній напрузі до 700 В AC, еквівалентна потужність 30 кВА. Струм подається протягом одного періоду мережі, тобто 20 мс.
На яку напругу розрахований мегаомметр MD-10kVr?
Випробувальна напруга MD-10kVr становить 10 кВ, маса приладу 6 кг. Його застосовують для перевірки ізоляції кабелів, трансформаторів, двигунів і КРП.
Яким стандартам відповідає GETEST?
GETEST відповідає UNE-EN 61010-1 та UNE-EN 61326-1. В Іспанії вимірювання напруг кроку й дотику обов'язкові за MIE-RAT-13 (RD 337/2014).
