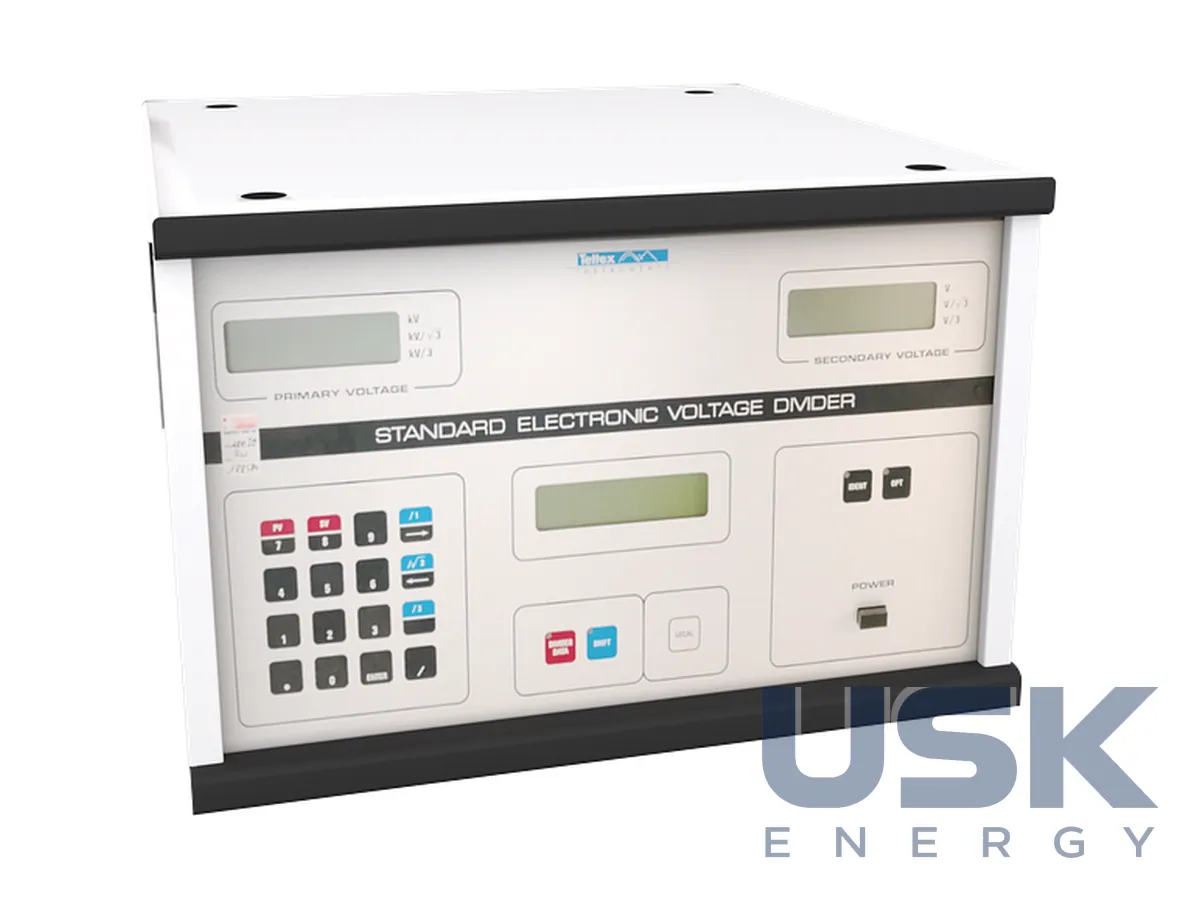

4861 — еталонний подільник напруги для повірки трансформаторів напруги

Опис

4861 входить до серії 4860 і служить еталоном порівняння під час повірки високовольтних трансформаторів напруги диференціальним (мостовим) методом. Його ставлять у метрологічних інститутах, лабораторіях виробників ТН і випробувальних центрах, де до точності висувають найжорсткіші вимоги. Подільник працює з установками VITAS і 2767, а також з мостами інших виробників, і вбудовується в повністю дистанційно керовану систему повірки ТН. Коефіцієнт поділу витримується з похибкою ±50 ppm, фазовий кут з похибкою ±0,1 мин.

Подільник ємнісний, складається з газового та повітряного конденсатора з електронним блоком. Ємнісний подільник C1/C2 знижує первинну напругу Uprim до напруги U1, а електронний пристрій узгоджує її з потрібною вторинною напругою Usec. Роль C1 виконує еталонний конденсатор зі стисненим газом серії 3370 NK, роль C2 повітряні конденсатори серії 3330 на 1000 В ємністю від 5000 до 10000 пФ. Максимальна напруга визначається газовим еталонним конденсатором, з яким працює подільник. Активний захисний екран у конструкції подільника прибирає вплив паразитних струмів на коефіцієнт.

Типорозміри позначають за верхньою межею діапазону. Наприклад, 4861/100 вимірює від 1 до 100 кВ з коефіцієнтом 1:100, 4861/400b охоплює від 4 до 400 кВ, 4861/800b від 8 до 800 кВ, а 4861/1200b від 12,5 до 1200 кВ з конденсатором 3370 NK/20/1200. Деякі виконання мають два коефіцієнти, один з яких 1:100 для нижчих напруг. Робочий діапазон від 20 % до 200 % U/UR на частоті 50 або 60 Гц. У ширшому діапазоні від 5 % до 20 % U/UR і на частотах від 45 до 65 Гц похибка становить ±50 ppm і ±0,15 мин, а в номінальних робочих умовах ±100 ppm і ±0,2 мин. Нормальні й номінальні умови взято за IEC 359, клас I.

Повірка ТН ведеться диференціальним методом. Трансформатори напруги до 1000 В перевіряються напряму, без високовольтного конденсатора, через перехідну коробку з комплекту. Вторинна напруга від 5 до 250 В з кроком 1 В і множниками x1, x1/√3, x1/3. Виконання 4861 має до двох фіксованих коефіцієнтів, які встановлює HAEFELY і користувач змінити не може, тому весь подільник підлягає сертифікації. У виконанні 4862 користувач задає два коефіцієнти сам, але таке виконання не сертифікується. Дистанційне керування йде через інтерфейси IEEE 488 або RS 232C.

4861 безпосередньо замінює електронний блок попередньої серії 4850 і ставиться на наявні високовольтні частини під час модернізації чи розширення стенда. Габарити електронного блоку 500 x 310 x 470 мм, живлення 115/230 В, 50/60 Гц, 100 ВА. Повітряний конденсатор 3330 має габарит 360 x 360 x 450 мм і масу близько 29 кг для 5000 пФ або 35 кг для 10000 пФ. До комплекту входять електронний блок, газовий конденсатор 3370 NK, повітряні конденсатори 3330, перехідники Triax/4 мм і Triax/Coax для вимірювання C/tg δ, вимірювальні кабелі, кабель заземлення 16 мм² завдовжки 10 м, запобіжники, сертифікати та інструкції.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
