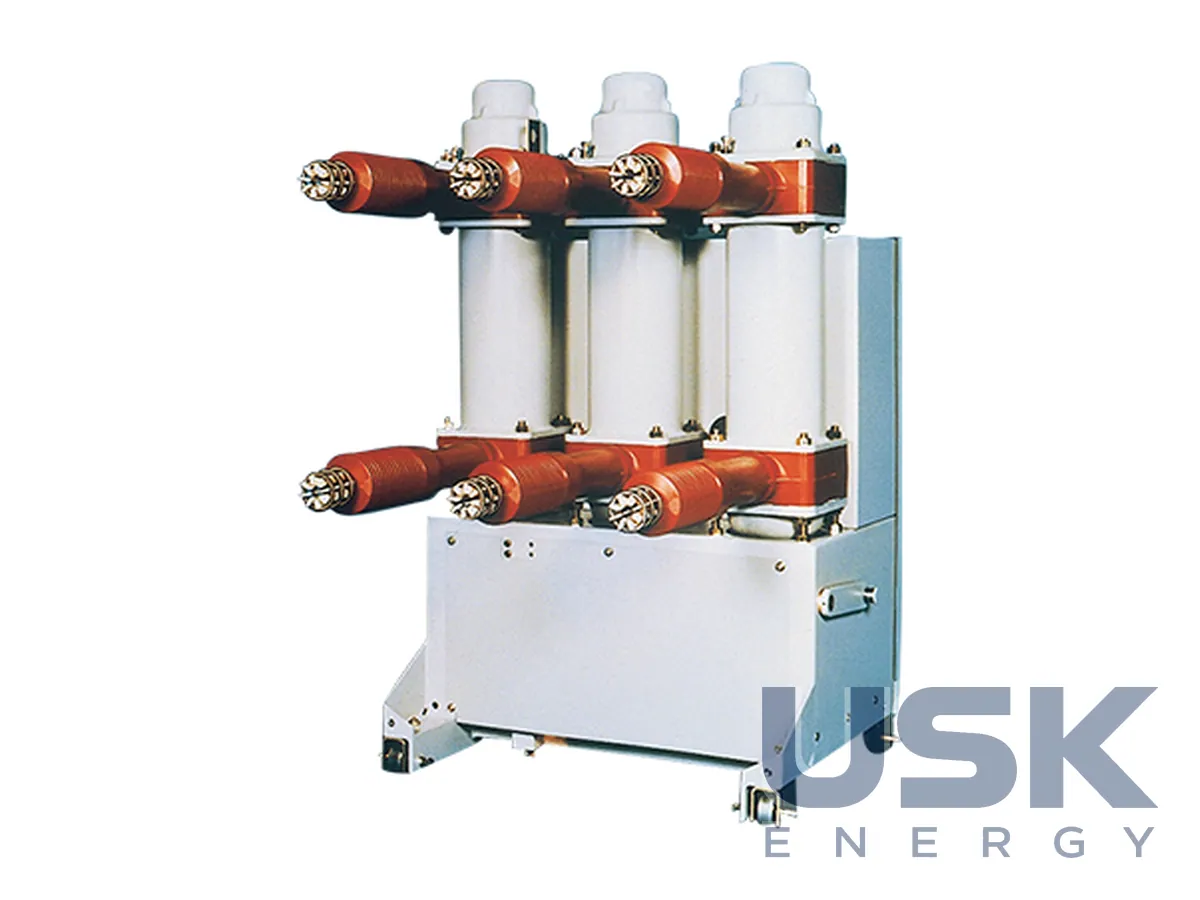

VZ-E — вакуумний контактор і комбінований блок 3,6/7,2 кВ, 200/400 А
VZ-E — серія вакуумних електромагнітних контакторів (VMC) і комбінованих блоків «контактор + силові запобіжники» Mitsubishi Electric на 3,6/7,2 кВ. Апарати розраховані на часті комутації та захист високовольтних електродвигунів, трансформаторів і конденсаторних батарей. Їх ставлять у розподільних пристроях заводів, будівель і електростанцій, зокрема в КРУ MS-E.
- Номінальна напруга
- 7,2 / 3,6 кВ (IEC); 6,6 / 3,3 кВ (JEM)
- Номінальний робочий струм
- 200 А (VZ2), 400 А (VZ4)
- Вимикальна здатність
- 4 кА (контактор), 40 кА з силовими запобіжниками (комбіблок)
- Термічна стійкість
- 4 кА–2 с (200 А); 4 кА–10 с, 8 кА–0,5 с (400 А)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Контактори випускають на номінальний робочий струм 200 А (VZ2) і 400 А (VZ4). Є стаціонарне виконання (тип P), стаціонарне на колесах (тип G) і висувне (типи E і F з прохідними ізоляторами). Висувні комбіновані блоки бувають стандартні (тип C), прохідні (тип D) і тонкі (тип V, лише 200 А). Кожен тип замовляють з безперервним електричним утриманням (E) або з механічною засувкою (L).
Номінальна напруга 7,2/3,6 кВ за IEC, що відповідає 6,6/3,3 кВ за JEM, частота 50/60 Гц. Контактор сам вимикає 4 кА. У комбінованому блоці струм КЗ до 40 кА обмежують і вимикають силові струмообмежувальні запобіжники Mitsubishi Electric. Стійкість до наскрізного струму становить 4 кА протягом 2 с для 200 А та 4 кА 10 с або 8 кА 0,5 с для 400 А. Апарати відповідають JEM 1167 та IEC 60470.
Перевантажувальну здатність порівняно з попередньою серією підвищено, комутаційну категорію розширено з AC3 до AC4, а електричну зносостійкість нормовано за AC3. Механічну засувку замінено магнітною з постійним магнітом, тому механічні деталі не треба змащувати. Підшипники трифазного вала виконано з антифрикційної пластмаси, деталі, що труться, вкрито довговічним мастилом. Вакуумна камера з низьким рівнем комутаційних перенапруг зменшує вимоги до захисту від перенапруг.
Матеріали негорючі, класу UL94 V-0. Вимикач положення й клеми кіл керування закрито кришками. Для висувних виконань з прохідними ізоляторами опційно доступний ступінь захисту IP3X. Лічильник операцій та індикатор перегоряння запобіжників тепер входять до стандартної комплектації. Схема керування працює від змінного або постійного струму.
У конструкції не використовуються шість речовин, обмежених RoHS, тобто ртуть, кадмій, свинець, шестивалентний хром, полібромовані біфеніли та полібромовані дифенілові етери. На основних пластмасових деталях позначено назви матеріалів, що спрощує утилізацію. Якщо робота контактора має бути повністю синхронізована з перегорянням запобіжника, виробник радить обирати апарат з більшою комутаційною здатністю.
Технічні характеристики
| Номінальна напруга | 7,2 / 3,6 кВ (IEC); 6,6 / 3,3 кВ (JEM) |
|---|---|
| Номінальний робочий струм | 200 А (VZ2), 400 А (VZ4) |
| Вимикальна здатність | 4 кА (контактор), 40 кА з силовими запобіжниками (комбіблок) |
| Термічна стійкість | 4 кА–2 с (200 А); 4 кА–10 с, 8 кА–0,5 с (400 А) |
| Категорія застосування | до AC4 (електрична зносостійкість AC3) |
| Утримання | електричне (E) або механічна засувка (L) |
| Виконання | стаціонарні P/G, висувні E/F, комбіблоки C/D/V |
| Стандарти | JEM 1167 (2007), IEC 60470 (2000) |
Запит ціни та строку поставки
VZ-E — вакуумний контактор і комбінований блок 3,6/7,2 кВ, 200/400 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 80 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку вимикальну здатність має VZ-E?
Контактор вимикає 4 кА. Комбінований блок із силовими запобіжниками Mitsubishi Electric розрахований на струм КЗ до 40 кА.
Які виконання VZ-E доступні?
Стаціонарні P і G, висувні E і F, комбіновані блоки C, D і V на 200 або 400 А. Тонкий блок V випускають лише на 200 А.
Яким стандартам відповідають контактори?
JEM 1167 (2007) та IEC 60470 (2000). Комутаційна категорія до AC4, електрична зносостійкість за AC3.
