Allied ABSD — роз'єднувач-вимикач навантаження повітряний 11–33 кВ, 630 А
ABSD — триполюсний повітряний роз'єднувач-вимикач навантаження на 12/36 кВ і 630 А для розподільних ПЛ 11 і 33 кВ. Його ставлять на опору, щоб секціонувати лінію й отримати видимий розрив, передусім у сільських мережах. Серію створено разом із британською мережевою компанією для мереж Великої Британії та експортних ринків зі схожими вимогами.
- Номінальна напруга
- 12 / 36 кВ (мережі 11–33 кВ)
- Номінальний струм
- 630 А
- Кількість полюсів
- 3
- Частота
- 50/60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

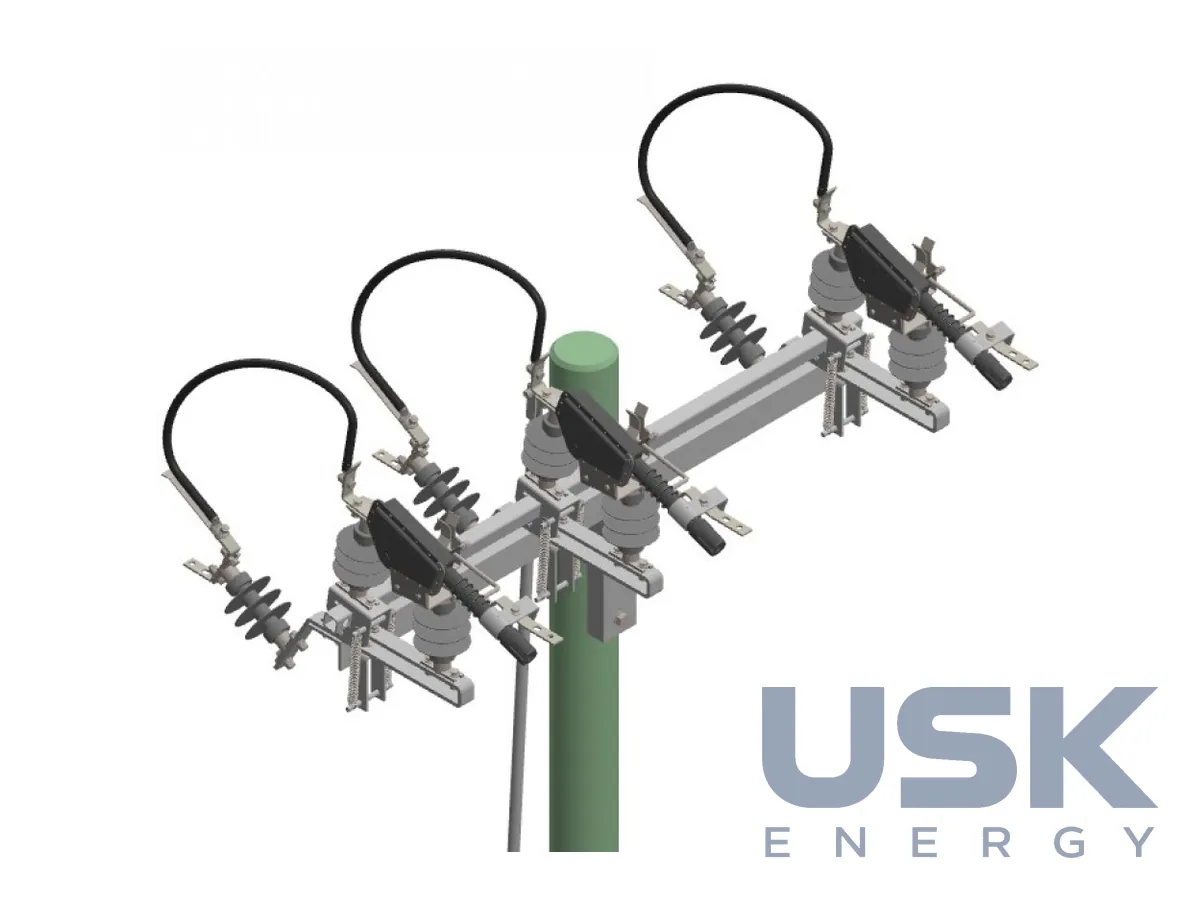

Апарат модульний. Три полюсні вузли на опорних ізоляторах кріплять на траверсі, а сполучна труба з кривошипом передає рух від рукояті приводу на всі три фази одночасно. Контактна система з підпружиненими самоустановлюваними ножами з лудженої міді працює в мережах понад 40 років. Струм до ножів підводять гнучкі плетені перемички, втулки обходяться без мащення, чимало деталей зроблено з нержавної сталі. Несучі металоконструкції мають гаряче цинкування за BS EN ISO 1461.
Виконання відрізняються приводом і способом гасіння дуги, як передбачає ENA G18. CAT 2 має залежний ручний привод і дугогасильні роги, вимикає струм навантаження 20/10 А і вмикається на КЗ до 3 кА. CAT 1 з тим самим приводом отримує камери вимикання навантаження й комутує 400 А при тому ж струмі увімкнення. CAT 0 оснащено незалежним пружинним приводом і камерами, він вимикає повні 630 А, а струм увімкнення на КЗ сягає 10 кА. Для всіх версій струм електродинамічної стійкості становить 40 кА, частота 50/60 Гц, імпульсна витримувана напруга 110/200 кВ, шлях витоку ізоляторів від 340/1300 мм.
Базово ставлять силіконові композитні ізолятори, на замовлення порцелянові. Для пустель і морських узбереж є ізолятори зі збільшеним шляхом витоку. Замість рогів простого розриву можна замовити камери вимикання навантаження з дугогасильними решітками або автономні вимикачі навантаження. Керують апаратом штангою з висоти (стандартний варіант) або рукояттю з землі. Штанга знімає потребу в організованому заземленні рукояті. Під правила експлуатації замовника постачають дво- та триступеневі блокування.
ABSD монтують на верху опори чи під траверсою, горизонтально або вертикально. Його ставлять на стандартні конструкції або беруть у комплекті з металоконструкціями й кріплять просто на дерев'яну опору двома болтами M20. Кожен апарат збирають, налаштовують і перевіряють на стенді ще на заводі, тож регулювання на місці не потрібне, а типовий монтаж триває менше 15 хвилин. Виготовлення й випробування проходять на заводі в Сток-он-Тренті за IEC 60265-1, IEC 60694, IEC 62271, BS EN 60129 та ENATS 41-36.
Технічні характеристики
| Номінальна напруга | 12 / 36 кВ (мережі 11–33 кВ) |
|---|---|
| Номінальний струм | 630 А |
| Кількість полюсів | 3 |
| Частота | 50/60 Гц |
| Струм електродинамічної стійкості | 40 кА (пік.) |
| Струм увімкнення на КЗ | 3 кА (CAT 2, CAT 1); 10 кА (CAT 0) |
| Імпульсна витримувана напруга | 110 / 200 кВ |
| Струм навантаження, що вимикається | 20/10 А (CAT 2), 400 А (CAT 1), 630 А (CAT 0) |
| Довжина шляху витоку ізоляторів | не менше 340 / 1300 мм |
| Привод | ручний залежний (CAT 2, CAT 1) або незалежний пружинний (CAT 0) |
| Ізолятори | силіконові композитні (стандарт) або порцелянові |
| Стандарти | IEC 60265-1, IEC 60694, IEC 62271, BS EN 60129, ENATS 41-36 |
Запит ціни та строку поставки
Allied ABSD — роз'єднувач-вимикач навантаження повітряний 11–33 кВ, 630 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 |
| HTSUS (США) | 8535 30 00 00 |
| Митний тариф КНР | 8535 30 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який струм вимикає ABSD у різних категоріях?
CAT 2 вимикає 20/10 А, CAT 1 до 400 А, CAT 0 повні 630 А. Струм увімкнення на КЗ становить 3 кА для CAT 2 і CAT 1 та 10 кА для CAT 0.
Для мереж якої напруги призначений апарат?
Номінальна напруга 12/36 кВ, тобто апарат працює в розподільних мережах 11 і 33 кВ. Імпульсна витримувана напруга 110/200 кВ, номінальний струм 630 А.
За якими стандартами виготовляють ABSD?
За IEC 60265-1, IEC 60694, IEC 62271, BS EN 60129 та ENATS 41-36. Металоконструкції цинкують гарячим способом за BS EN ISO 1461.
