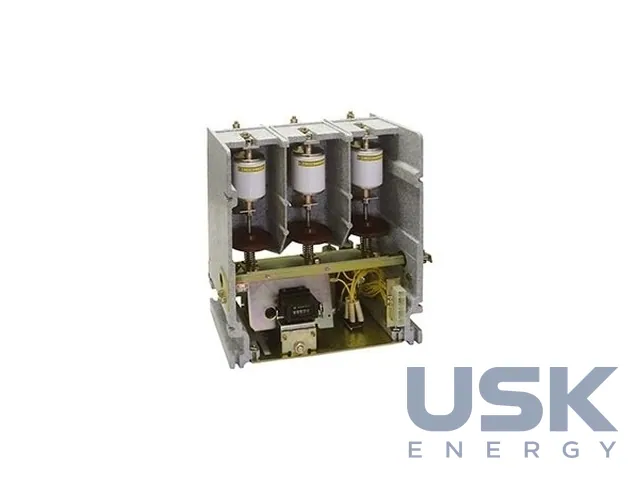

LVC (VC-6Z44ED) — вакуумний контактор 6,6 кВ / 400 А для конденсаторів і двигунів
LVC (тип VC-6Z44ED) — трифазний вакуумний контактор CIRCUTOR на 6,6 кВ і 400 А для керування індуктивними та ємнісними навантаженнями. Апарат призначений для промислових установок з великою кількістю комутацій, насамперед конденсаторних батарей 3,3–6,6 кВ і електродвигунів.
- Номінальна напруга
- 6,6 кВ
- Номінальний струм
- 400 А (3 × 400 А)
- Вимикальна здатність
- 4 кА
- Напруга керування
- 220 В AC; 110 В DC на запит
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Контактор LVC створено для промислових застосувань, де комутацій багато, і насамперед для ввімкнення та вимкнення двигунів і конденсаторних батарей. Виробник рекомендує його для конденсаторних батарей напругою від 3,3 до 6,6 кВ. Дуга гасне у вакуумі й залишається під повним контролем під час ємнісних комутацій, де звичайні апарати схильні до повторних пробоїв. Ємнісна комутація важка для будь-якого апарата, бо після вимкнення на конденсаторі залишається заряд і між контактами діє подвоєна напруга.

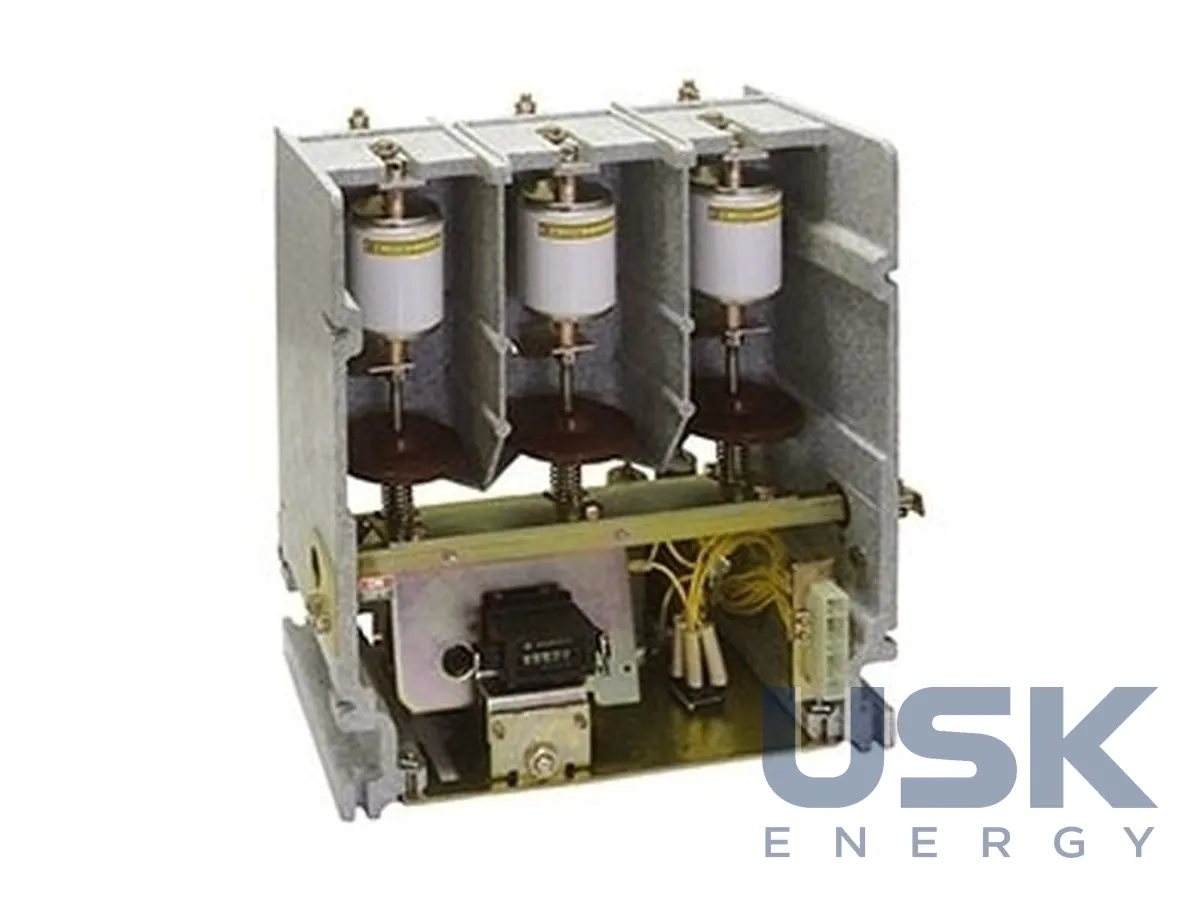

Три незалежні вакуумні полюси змонтовано на ізоляційній конструкції, тому ізоляція апарата посилена. Контактор має дуже великий строк служби, компактні розміри й невелику масу, обслуговувати його просто. Дугогасне середовище вакуумних полюсів не потребує заміни, як в оливних апаратах. Маса 35 кг, габарити 353 × 398,6 × 247 мм.
Номінальна напруга 6,6 кВ, номінальний струм 400 А (3 × 400 А), вимикальна здатність 4 кА, частота 50–60 Гц. Коло керування живиться від 220 В змінного струму, на замовлення є виконання на 110 В постійного струму (VC-6Z44ED 6,6 kV 220V і 110V). Контактор відповідає IEC 60470 для високовольтних контакторів змінного струму. Виконання на 110 В постійного струму зручне там, де коло керування живиться від акумуляторної батареї підстанції.
LVC комутує ступені автоматичних установок CIRKAP CMFC і CMAR у мережах 3,3–6,6 кВ. Ним керують пуском високовольтних асинхронних двигунів насосів, вентиляторів, компресорів і млинів, його ставлять на часті оперативні перемикання в промислових розподільних пристроях. У КРП контактор працює разом зі струмообмежувальними реакторами RMV. Вони знижують кидки струму під час увімкнення конденсаторів до значень, допустимих за IEC 60871-1 і за вимикальною здатністю апарата. Без реактора пікові струми ввімкнення батареї можуть перевищити те, що витримують контакти, особливо коли поруч працюють інші ступені. Струми короткого замикання понад 4 кА контактор не вимикає, тому коло захищають окремим апаратом.
Технічні характеристики
| Номінальна напруга | 6,6 кВ |
|---|---|
| Номінальний струм | 400 А (3 × 400 А) |
| Вимикальна здатність | 4 кА |
| Напруга керування | 220 В AC; 110 В DC на запит |
| Частота | 50–60 Гц |
| Полюси | три незалежні вакуумні полюси на ізоляційній рамі |
| Маса | 35 кг |
| Габарити | 353 × 398,6 × 247 мм |
| Стандарт | IEC 60470 |
Запит ціни та строку поставки
LVC (VC-6Z44ED) — вакуумний контактор 6,6 кВ / 400 А для конденсаторів і двигунів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 40 |
| Митний тариф КНР | 8535 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги розрахований контактор LVC?
Номінальна напруга LVC 6,6 кВ, виробник рекомендує його для конденсаторних батарей від 3,3 до 6,6 кВ. Номінальний струм 400 А, вимикальна здатність 4 кА.
Яка напруга кола керування контактора?
Базове виконання керується від 220 В змінного струму. На замовлення є виконання на 110 В постійного струму.
Якому стандарту відповідає LVC?
Контактор відповідає IEC 60470 для високовольтних контакторів змінного струму. Маса апарата 35 кг, габарити 353 × 398,6 × 247 мм.
