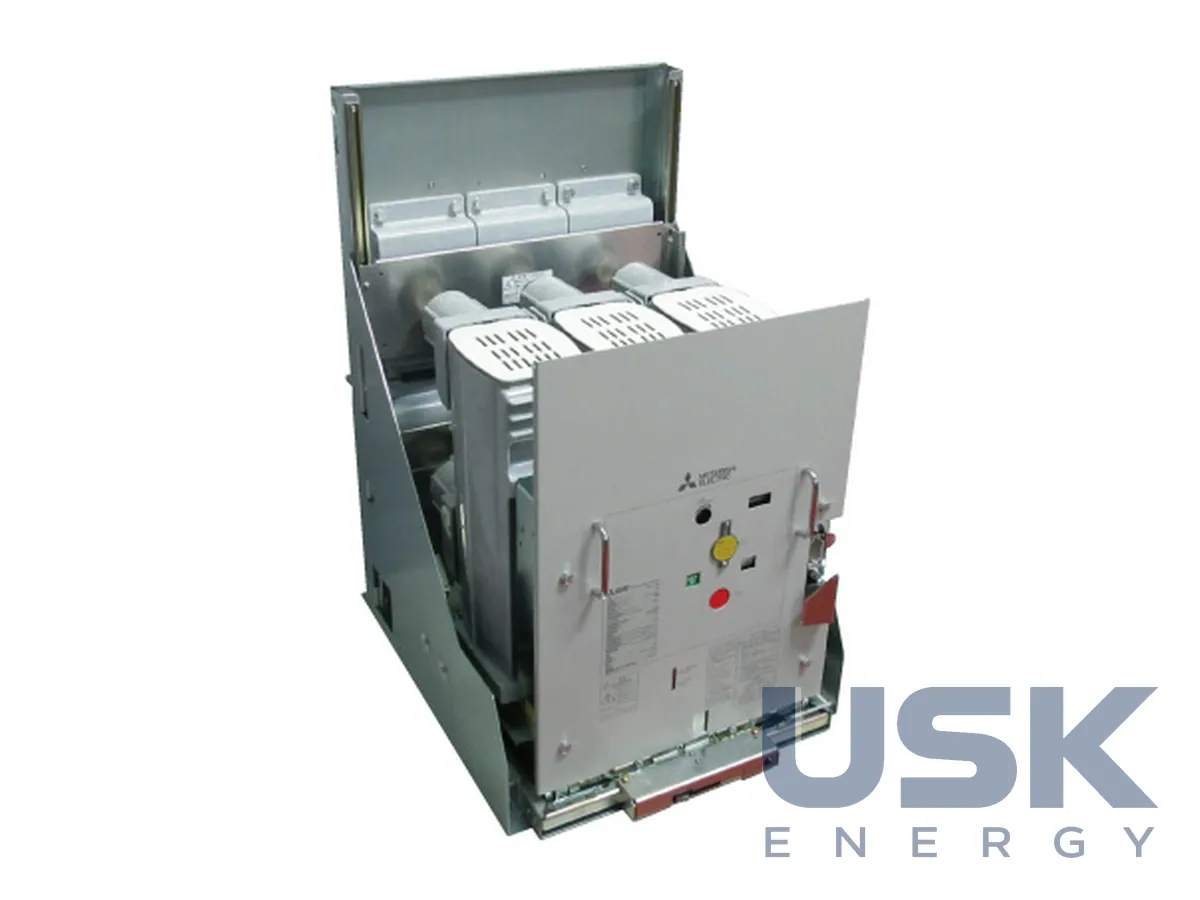

VPR — вакуумний вимикач 3,6–24 кВ, до 4000 А, до 50 кА
VPR — серія вакуумних вимикачів середньої напруги Mitsubishi Electric на 3,6–24 кВ для КРУ електростанцій, підстанцій, промислових та інфраструктурних об'єктів. Нове покоління створено з урахуванням безпеки, екологічності та зручності обслуговування і встановлюється, зокрема, у КРУ MS-E. Вимикачі відповідають IEC 62271-100 і JEC-2300.
- Серії
- 3/6-VPR-D (3,6/7,2 кВ), 10-VPR-D (12 кВ), 15-VPR-D (15 кВ), 20-VPR-C/D (24 кВ)
- Номінальний струм
- 630–3150 А без вентиляторів; 4000 А (10-VPR-50C/D)
- Струм вимикання
- 16 / 20 / 25 / 31,5 / 40 / 50 кА
- Час вимикання
- 3 періоди
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ряд виконань охоплює п'ять класів напруги. 3-VPR-D і 6-VPR-D розраховані на 3,6 і 7,2 кВ, 630/1250 А, 20 і 25 кА. 10-VPR-D на 12 кВ має номінальні струми 630–3150 А та струми вимикання 25, 31,5 і 40 кА, а 10-VPR-50C(D) доводить параметри до 4000 А і 50 кА. 15-VPR-D на 15 кВ випускається на 630–2000 А з вимиканням до 40 кА, 20-VPR-C/D на 24 кВ на 630–2500 А, 16 і 25 кА. Час вимикання становить 3 періоди. Типові випробування пройдено за класами M2, E2 і C2 за IEC 62271-100-2012.
Конструкція 10-VPR-D спирається на власні вакуумні дугогасильні камери Mitsubishi Electric. Нові контактні матеріали, керування дугою спіральними контактами й доопрацьована ізоляція зробили камеру на 16 % меншою за попередню при класі E2. Головне коло в циліндричному ізоляційному каркасі охолоджується саме до 3150 А, у 10-VPR-50 до 4000 А, вентилятори в шафі не потрібні. Рівень грозового імпульсу сягає 95 кВ. Відкриті нагріті струмовідні частини зведено до мінімуму, і це захищає від замикань, зокрема через дрібних тварин.
Пружинний привод розвиває перевірений механізм BH-1H. Довговічне мастило та безмасляні підшипники засувки збільшили інтервал змащування з 3 до 6 років. Мотор заведення пружини один і той самий для змінного та постійного струму, тож асортимент запчастин менший.
Нова схема вкочування й викочування за зачинених дверей з кулачково-повзунковим механізмом доповнює традиційний важіль, і оператор не стоїть перед відчиненим відсіком під час операції. Серед опцій є додатковий блок-контакт і заземлювач. Вимикачі до 3150 А перевозять у складі КРУ на транспортних фіксаторах. За приєднувальними розмірами вони сумісні з попередньою серією 10-VPR-C, тому заміна в діючих шафах не потребує переробки рами.
У конструкції не використовуються шість речовин, обмежених RoHS, серед них ртуть, кадмій, свинець і шестивалентний хром. Дрібні деталі на зразок штифтів і гвинтів мають антикорозійне покриття без шестивалентного хрому.
Технічні характеристики
| Серії | 3/6-VPR-D (3,6/7,2 кВ), 10-VPR-D (12 кВ), 15-VPR-D (15 кВ), 20-VPR-C/D (24 кВ) |
|---|---|
| Номінальний струм | 630–3150 А без вентиляторів; 4000 А (10-VPR-50C/D) |
| Струм вимикання | 16 / 20 / 25 / 31,5 / 40 / 50 кА |
| Час вимикання | 3 періоди |
| Класи випробувань | M2, E2, C2 за IEC 62271-100-2012 |
| Ізоляція | BIL до 95 кВ |
| Обслуговування привода | інтервал змащування 6 років |
| Стандарти | IEC 62271-100, JEC-2300 |
Запит ціни та строку поставки
VPR — вакуумний вимикач 3,6–24 кВ, до 4000 А, до 50 кА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке виконання VPR потрібне на 4000 А?
Модель 10-VPR-50C(D) на 12 кВ, номінальний струм 4000 А, струм вимикання 50 кА, самоохолодження без вентиляторів.
За якими класами випробувано вимикачі?
Типові випробування пройдено за класами M2, E2 і C2 за IEC 62271-100-2012. Вимикачі відповідають також японському JEC-2300.
Чи можна поставити 10-VPR-D замість старих вимикачів 10-VPR-C?
Так, за приєднувальними розмірами рама 10-VPR-D сумісна з серією 10-VPR-C. Положення кріпильних отворів, виводів і перегородок однакові.
