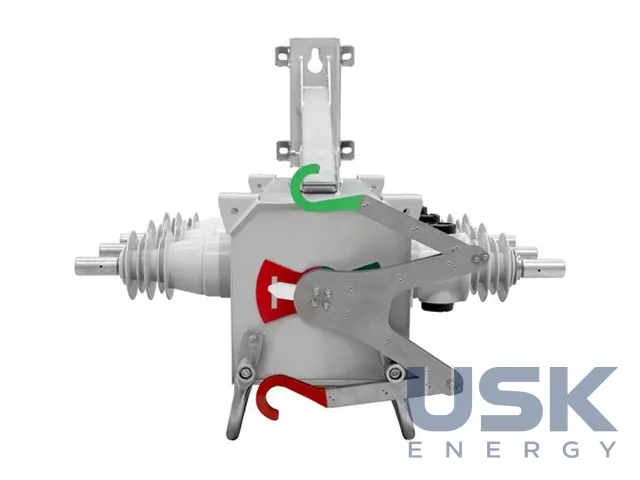

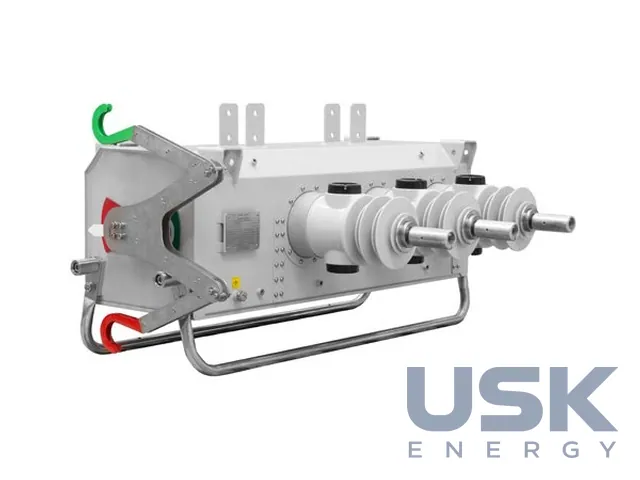

VISI-SWITCH OLB — вакуумний вимикач навантаження з видимим розривом для ПЛ, 12 / 15 кВ, 800 А
NOJA Power VISI-SWITCH серії OLB-400 — трифазний вимикач навантаження для повітряних ліній 12 і 15 кВ на 800 А із твердою ізоляцією та видимим внутрішнім розривом. Струм комутує вакуумна камера, ізоляційний проміжок створює послідовний повітряний роз'єднувач у полімерному корпусі. Апарат без елегазу SF6 пропонують на заміну елегазовим і повітряним вимикачам навантаження.
- Моделі
- OLB-12-16-800, OLB-15-16-800
- Найбільша робоча напруга
- 12 / 15 кВ
- Кількість фаз
- 3
- Частота
- 50 / 60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Послідовна схема розділяє функції. Вакуумна дугогасна камера вмикає та вимикає струм, а повітряний ізолювальний роз'єднувач, що спрацьовує слідом за нею, створює видимий проміжок. Струмопровідну систему залито твердим діелектриком, зовнішню ізоляцію виконано силіконовими вводами та силіконовими чохлами з потрібними ізоляційними відстанями. Апарат розміщено в герметичному баку з нержавної сталі з порошковим покриттям, і протягом 30-річного строку служби він не потребує обслуговування.
Стан роз'єднувача видно через оглядове вікно з ударостійкого скла. Ізолювальний контакт пофарбовано світловідбивною червоною фарбою, тому його положення монтер бачить із землі на відстані до 30 м і може візуально переконатися, що лінію вимкнено. Вікно стійке до подряпин і розраховане на 30 років просто неба без втрати прозорості. Усі частини, зокрема вікно, мають клас ударостійкості IK08. Гази внутрішньої дуги відводяться назовні, стійкість до дуги 16 кА протягом 0,2 с.
Моделі OLB-12-16-800 та OLB-15-16-800 мають номінальний струм 800 А, струм увімкнення на КЗ 16 кА, короткочасно витримуваний струм 16 кА протягом 3 с і піковий струм 42 кА. Класи апарата E3 за електричною зносостійкістю, C1 за комутацією ємнісних струмів і M2 за механічною зносостійкістю. Механічний ресурс і ресурс за повного навантаження становлять по 10 000 циклів. Випробувальна напруга промислової частоти залежно від моделі 28 або 50 кВ, через видимий проміжок роз'єднувача 32 або 55 кВ. Ступінь захисту IP65, робочі температури від −20 до +55 °C, висота встановлення до 1000 м, частота 50 / 60 Гц.

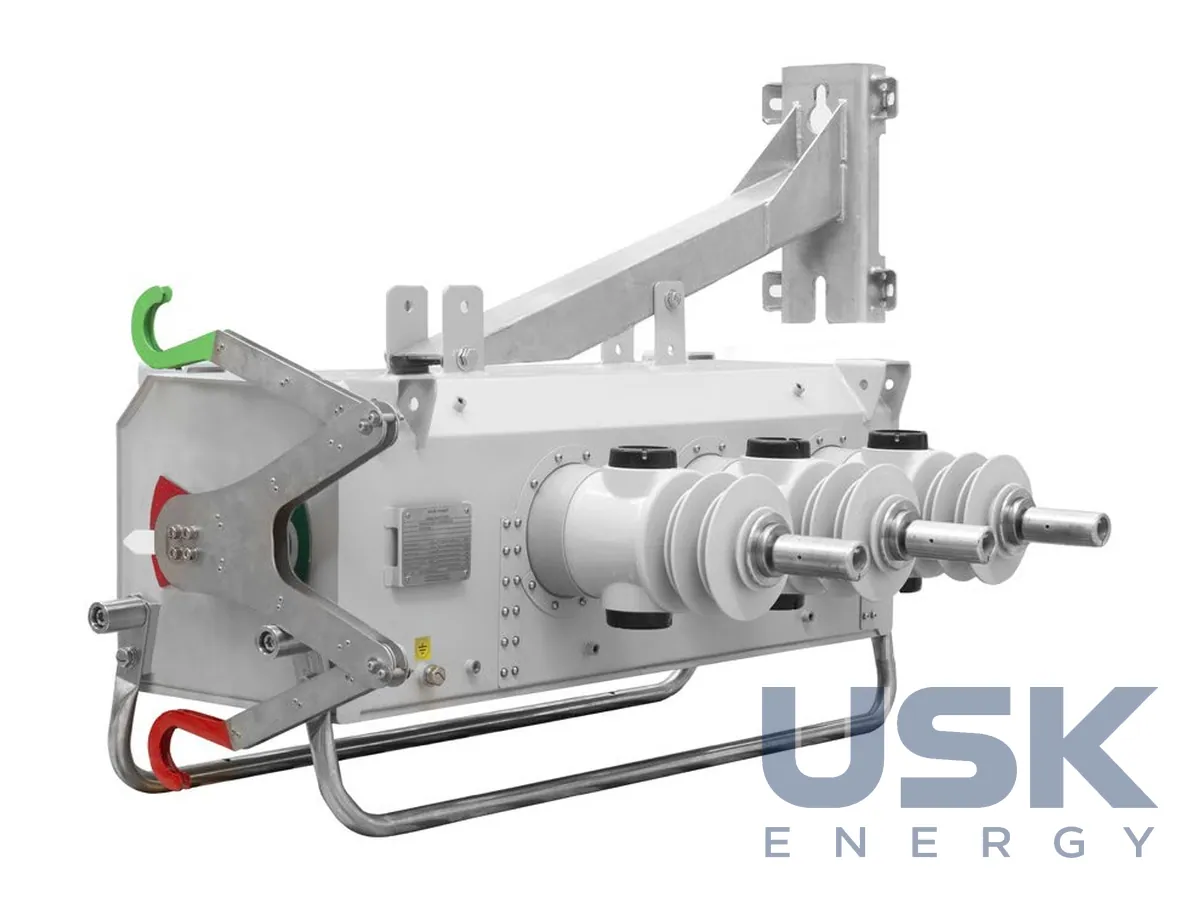

Вимикач монтують на дерев'яних опорах через кронштейн із замковою прорізю або на бетонних опорах на стрічкових хомутах, над лінією чи під нею. Кронштейн ставлять вище або нижче траверси. Підіймають зібраний апарат краном, талями на опорі або автовишкою, для цього на корпусі є такелажні точки. Керують вимикачем із землі одним рухом штанги або через ізольовану тягу вниз по опорі. На всі шість вводів можна встановити ОПН із заземленням через бак.
У коді замовлення обирають виконання за напругою, тип виводів, сталь 304 або 316, захист від птахів, ОПН, кронштейн, тягу, блокування положення, лічильник операцій, кабельні відводи 3 м зі зшитого поліетилену та мову (англійська, португальська, іспанська або російська).
Технічні характеристики
| Моделі | OLB-12-16-800, OLB-15-16-800 |
|---|---|
| Найбільша робоча напруга | 12 / 15 кВ |
| Кількість фаз | 3 |
| Частота | 50 / 60 Гц |
| Номінальний струм | 800 А |
| Струм увімкнення на КЗ | 16 кА |
| Короткочасно витримуваний струм | 16 кА – 3 с |
| Піковий витримуваний струм | 42 кА |
| Класи | E3, C1, M2 |
| Механічний ресурс / за повного навантаження | 10 000 циклів |
| Стійкість до внутрішньої дуги | 16 кА – 0,2 с |
| Ступінь захисту / ударостійкість | IP65 / IK08 |
| Діапазон робочих температур | від −20 до +55 °C |
| Висота встановлення | до 1000 м |
Запит ціни та строку поставки
VISI-SWITCH OLB — вакуумний вимикач навантаження з видимим розривом для ПЛ, 12 / 15 кВ, 800 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 90 (1–72,5 кВ) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як персонал перевіряє вимкнений стан VISI-SWITCH?
Через оглядове вікно з ударостійкого скла. Червоний світловідбивний контакт роз'єднувача видно з землі на відстані до 30 м.
Які номінальні параметри мають моделі OLB?
OLB-12-16-800 і OLB-15-16-800 розраховано на 12 і 15 кВ, номінальний струм 800 А, струм увімкнення на КЗ 16 кА і піковий струм 42 кА.
Як монтують вимикач на опорі?
На дерев'яних опорах через кронштейн, на бетонних на стрічкових хомутах, над лінією або під нею. Керування із землі штангою або через ізольовану тягу.
