Solid LBS і Eco-LBS — вакуумні вимикачі навантаження для ПЛ 25,8 кВ із твердою ізоляцією
Solid LBS і Eco-LBS — трифазні вакуумні вимикачі навантаження ENTEC із твердою епоксидною ізоляцією для повітряних ліній 25,8 кВ. Вони замінюють елегазові LBS у мережах 22,9 кВ і працюють автосекціоналізаторами та точками розмикання в кільцевій автоматиці.
- Номінальна напруга
- 25,8 кВ (мережі 22,9 кВ)
- Номінальний струм
- 630 А (Eco-LBS)
- Короткочасна стійкість
- 12,5 кА, 1 с
- Вмикальна здатність
- 32,5 кА (пік), 5 разів (Eco-LBS)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ENTEC випускає Solid LBS і Eco-LBS як заміну елегазовим вимикачам навантаження на повітряних лініях 25,8 кВ у розподільних мережах 22,9 кВ. Газу в апаратах немає. Ізоляцію виконано епоксидною смолою, струм комутують вбудовані вакуумні камери, тож відпадають контроль витоків і дозаправлення SF6, а разом із ними ризик вибуху бака під тиском. Бак і шафа керування обох моделей зроблені з нержавкої сталі.

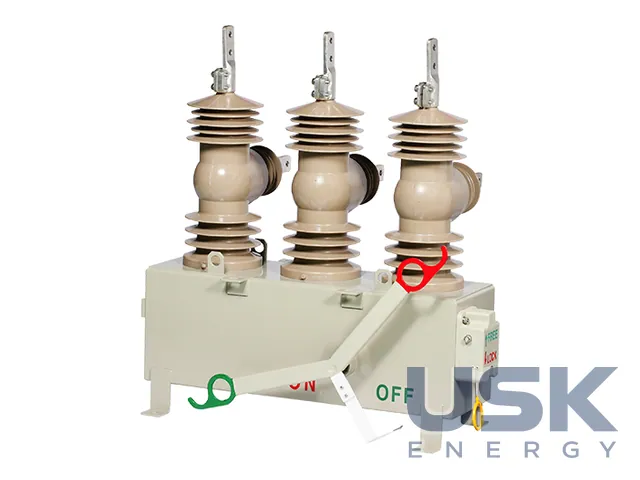

У Solid LBS пружинний тумблерний привод. Вводи з гідрофобної циклоаліфатичної епоксидної смоли HCEP стійкі до забруднення, трекінгу, ультрафіолету та вандалізму, довжина шляху витоку відповідає вимогам ANSI. Частота 50/60 Гц, струм короткочасної стійкості 12,5 кА протягом 1 с, вмикальна здатність 32,5 кА. Заявлений ресурс із вбудованою вакуумною камерою становить 5000 операцій, у моторизованому виконанні до 10 000. Опційно постачають вводи з терміналом або під конус.

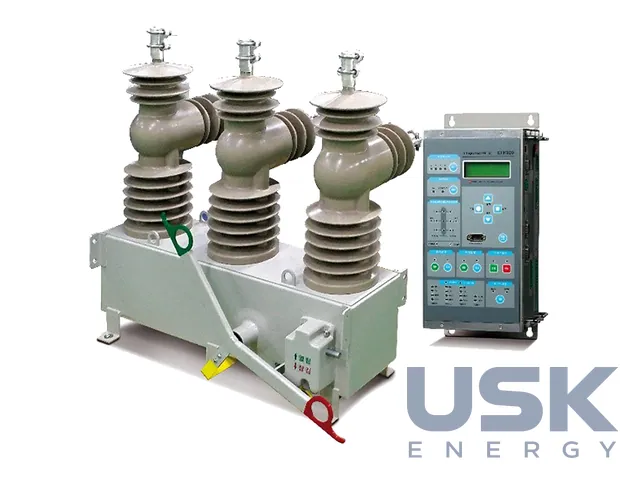

Моторизований апарат комплектують контролером ETMFC610 із вбудованим RTU. Він вимірює напругу й струм трьох фаз, кВт, кВт·год і коефіцієнт потужності, веде профіль навантаження, записує осцилограми, оцінює якість енергії, рахує операції та знос контактів. Зв’язок через RS232, RS485 і TCP/IP за протоколами DNP3.0, MODBUS, IEC 60870-5-101/104. У схемах кільцевої автоматики вимикач працює автосекціоналізатором або точкою розмикання (tie point).
Eco-LBS має вертикальні вводи з подовженим до 645 мм шляхом витоку і пофазно розділену конструкцію, у якій трифазне КЗ виключене. Номінальний струм 630 А, похибка вимірювання напруги та струму 1,0 %, вмикальна здатність 32,5 кА (пік) п’ять разів, імпульсна витримувана напруга 150 кВ. Маса 97 кг, більш ніж на 50 % менше за елегазовий LBS. Шини ВН підключають затискачами замість вивідних проводів. Привод тумблерний, ручний або автоматичний із цифровим керуванням і вбудованим FRTU. Кола керування живляться від 220 В, 60 Гц, оперативне живлення DC 24 В.

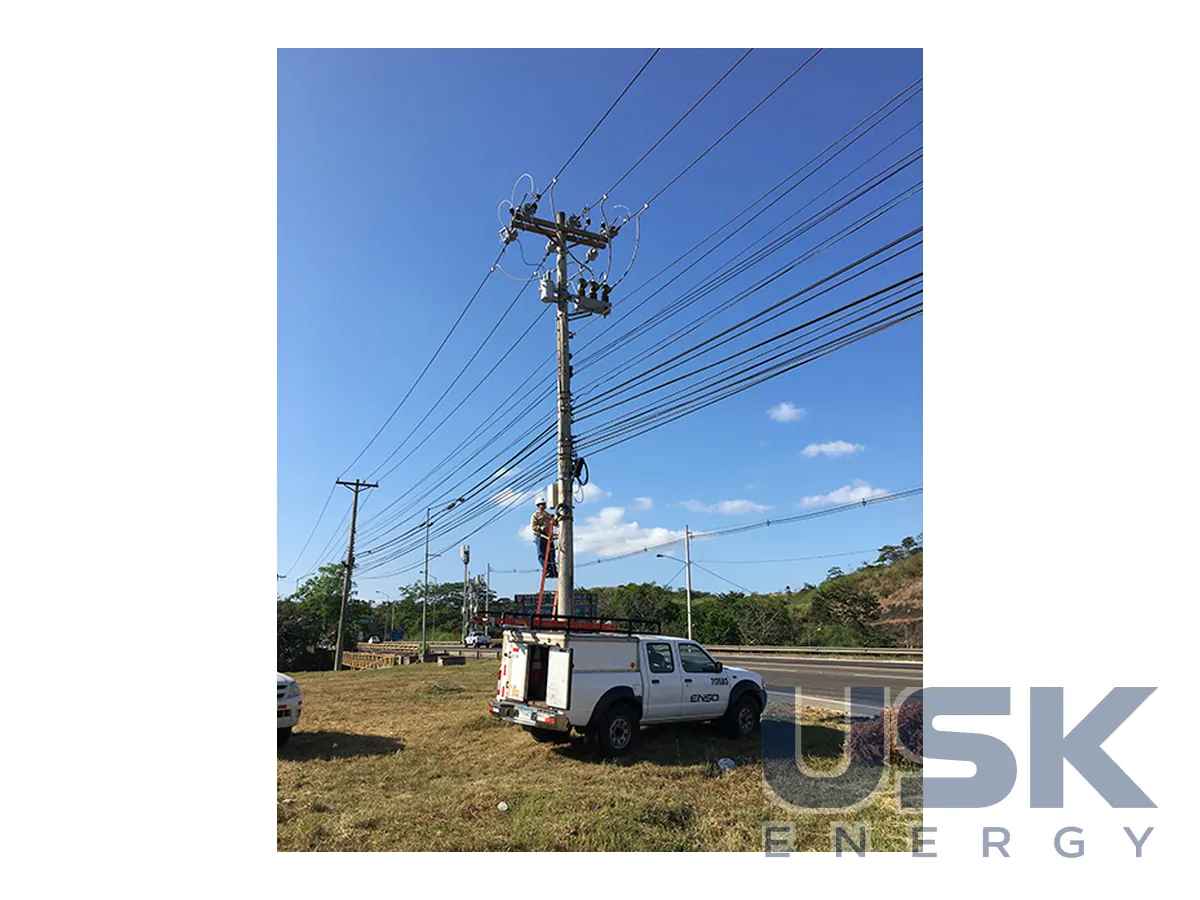

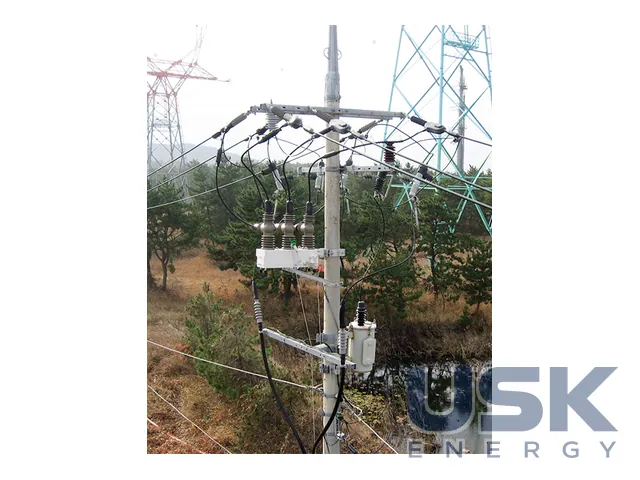

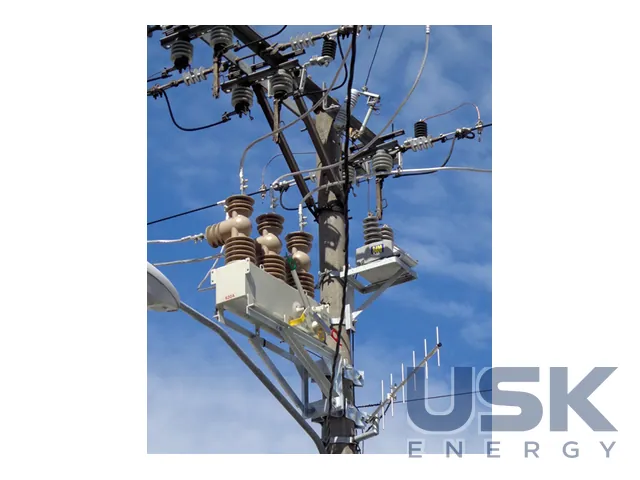

Обидві моделі пройшли типові випробування в KEMA, CESI або KERI за IEC 62271-103. Eco-LBS ставлять для секціонування та автоматизації ПЛ 22,9 кВ, зокрема в районах із засоленням і на ділянках із промисловим забрудненням.
Технічні характеристики
| Номінальна напруга | 25,8 кВ (мережі 22,9 кВ) |
|---|---|
| Номінальний струм | 630 А (Eco-LBS) |
| Короткочасна стійкість | 12,5 кА, 1 с |
| Вмикальна здатність | 32,5 кА (пік), 5 разів (Eco-LBS) |
| Імпульс | 150 кВ (Eco-LBS) |
| Шлях витоку | 645 мм (Eco-LBS) |
| Ресурс | 5000–10 000 операцій |
| Маса | 97 кг (Eco-LBS) |
| Контролер | ETMFC610 (RTU, DNP3.0, MODBUS, IEC 60870-5-101/104) |
| Стандарт | IEC 62271-103 |
Запит ціни та строку поставки
Solid LBS і Eco-LBS — вакуумні вимикачі навантаження для ПЛ 25,8 кВ із твердою ізоляцією. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої мережі призначені Solid LBS і Eco-LBS?
Номінальна напруга апаратів 25,8 кВ, їх ставлять на повітряних лініях розподільних мереж 22,9 кВ. Номінальний струм Eco-LBS 630 А.
Скільки операцій витримує вимикач?
Solid LBS із вбудованою вакуумною камерою розрахований на 5000 операцій, моторизоване виконання на 10 000. Типові випробування проведено за IEC 62271-103.
Чим Eco-LBS відрізняється від елегазового LBS?
Газу в ньому немає, ізоляція епоксидна, шлях витоку 645 мм. Маса 97 кг, тобто більш ніж на 50 % менше, а пофазна конструкція виключає трифазне КЗ.
