SCB EcoBreaker — підстанційний вакуумний вимикач із твердою ізоляцією, 40,5 кВ, 2500 А

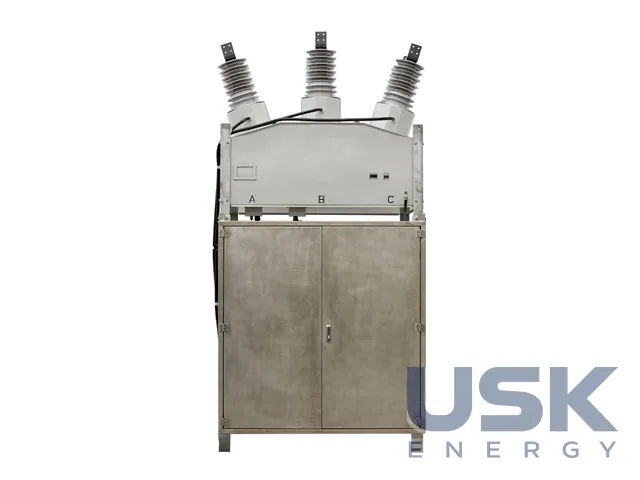

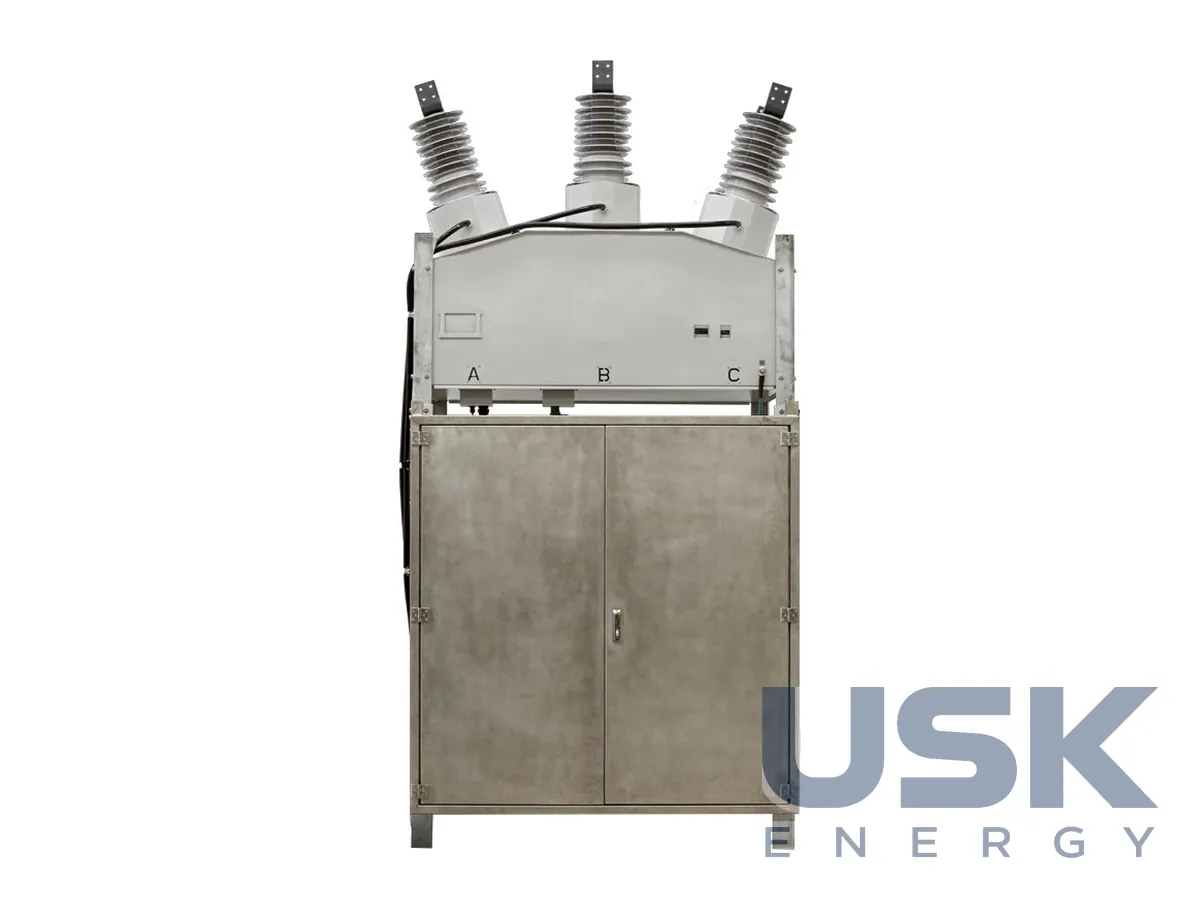

NOJA Power SCB EcoBreaker — триполюсний підстанційний вакуумний вимикач бакової конструкції (dead tank) на 40,5 кВ і 2500 А із твердою ізоляцією без елегазу SF6. Струм вимкнення КЗ становить 31,5 кА. Апарат ставлять на заміну вимикачів діючих підстанцій і на нових підстанціях.
- Найбільша робоча напруга
- 40,5 кВ
- Номінальний струм
- 2500 А
- Номінальний струм відключення КЗ
- 31,5 кА
- Струм вмикання на КЗ (пік)
- 82 кА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конструкція спирається на кінематичний ланцюг і вакуумне дугогасіння, які NOJA Power застосовує впродовж 20 років. Кожен полюс містить мідний струмопровід, ізоляцію з твердого полімерного діелектрика з поліпшеною тепловіддачею, привод, вакуумну дугогасну камеру та радіатор для відведення тепла. Саме тепловіддача діелектрика й форма радіатора дали змогу вивести технологію без SF6 на підстанційний рівень за номінального струму 2500 А.

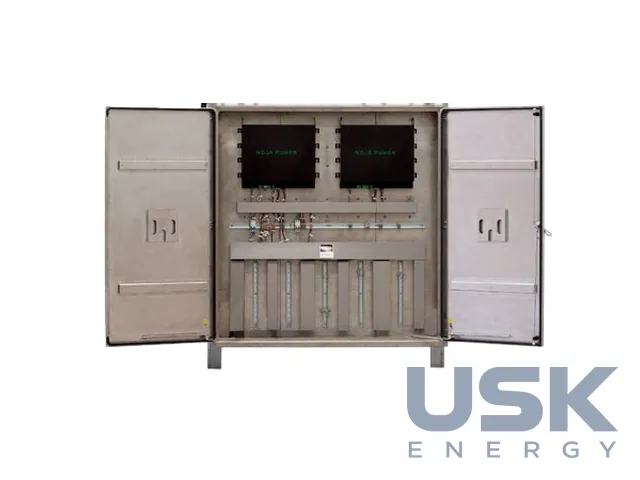

На кожному полюсі стоять дві котушки вимкнення та котушка ввімкнення. Для вимкнення всіх трьох фаз досить спрацювання двох із шести котушок вимкнення. Вимикач випускають у стандартному виконанні та з повним паралельним резервуванням, у якому є окрема незалежна електронна система керування. Шафа вторинних з'єднань вміщує дві паралельні системи електроніки й має запас місця для клемних колодок і підстанційних вимірювальних кіл. На кожну фазу можна встановити до шести трансформаторів струму.
Найбільша робоча напруга 40,5 кВ, струм увімкнення на КЗ 82 кА (пік), струм термічної стійкості 31,5 кА протягом 3 с. Імпульсна витримувана напруга (BIL) 220 кВ, випробувальна напруга промислової частоти в сухому стані та під дощем 95 кВ. Механічна зносостійкість відповідає класу M2 з ресурсом 10 000 циклів, за максимального струму вимкнення апарат витримує 50 операцій. Клас комутації ємнісних струмів C2, електрична зносостійкість E2. Робочий цикл O–0,3 с–CO–15 с–CO, частота 50 / 60 Гц.
Вимикач класифіковано за стійкістю до внутрішньої дуги. Бак має подвійне заземлення, а енергія внутрішнього дугового КЗ відводиться назад, убік від обслуговувального персоналу. Порівняно з колонковими вимикачами (live tank) така компоновка безпечніша для людей, що працюють поруч з обладнанням на відкритому розподільному пристрої.
Проєктний строк служби становить 50 років, планового обслуговування протягом експлуатації вимикач не потребує. Виріб відповідає IEC 62271-100 та IEEE C37.06, тож його можна закладати в проєкти, що спираються як на європейські, так і на американські норми.
Технічні характеристики
| Найбільша робоча напруга | 40,5 кВ |
|---|---|
| Номінальний струм | 2500 А |
| Номінальний струм відключення КЗ | 31,5 кА |
| Струм вмикання на КЗ (пік) | 82 кА |
| Струм термічної стійкості | 31,5 кА – 3 с |
| Імпульсна витримувана напруга (BIL) | 220 кВ |
| Випробувальна напруга промислової частоти (суха та під дощем) | 95 кВ |
| Механічний ресурс | M2, 10 000 циклів |
| Операцій за максимального струму відключення | 50 |
| Класи | C2, E2 |
| Цикл | O – 0,3 с – CO – 15 с – CO |
| Частота | 50 / 60 Гц |
| Проєктний строк служби | 50 років |
| Стандарти | IEC 62271-100, IEEE C37.06 |
Запит ціни та строку поставки
SCB EcoBreaker — підстанційний вакуумний вимикач із твердою ізоляцією, 40,5 кВ, 2500 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні параметри SCB EcoBreaker?
Найбільша робоча напруга 40,5 кВ, номінальний струм 2500 А, струм вимкнення КЗ 31,5 кА, імпульсна витримувана напруга 220 кВ.
Як виконано резервування вимкнення?
На кожному полюсі дві котушки вимкнення, для вимкнення трьох фаз досить двох із шести. Виконання з повним паралельним резервуванням має окрему незалежну електронну систему керування.
Скільки трансформаторів струму можна встановити на вимикач?
До шести трансформаторів струму на фазу. Шафа вторинних з'єднань має запас місця для клемних колодок і вимірювальних кіл підстанції.
