OSM — вакуумний реклоузер із твердою ізоляцією, 15,5 / 27 / 38 кВ, 800 А
NOJA Power OSM — автоматичний вакуумний реклоузер із твердою полімерною ізоляцією для розподільних мереж класів 15, 27 і 38 кВ з номінальним струмом 800 А. Апарат не містить оливи й елегазу SF6 і розрахований на 30 років роботи без обслуговування. Його ставлять на ПЛ як секціоналізатор, вимикач із дистанційним керуванням або вимикач приєднання генерації.
- Найбільша робоча напруга
- 15,5 / 27 / 38 кВ
- Номінальний струм
- 800 А
- Номінальний струм відключення КЗ
- 16 кА (OSM15, OSM38-16); 12,5 кА (OSM27, OSM38-12)
- Струм вмикання на КЗ (пік)
- 40 кА (моделі на 16 кА); 31,5 кА (моделі на 12,5 кА)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Реклоузер OSM виготовляють вручну та випробовують у Брисбені (Австралія). Дугогасіння вакуумне, камери мають контакти з радіальним магнітним полем. Полюси відлито з ароматичного епоксидного компаунду й розміщено в герметичному баку з нержавної сталі із сірим порошковим покриттям, тож ізоляція не зазнає впливу ультрафіолету. Привод складається зі зблокованих швидкодійних магнітних актуаторів. Активної електроніки в баку немає, і це підвищує стійкість апарата до перенапруг.
Модельний ряд охоплює чотири виконання. OSM15-16-800 розраховано на 15,5 кВ і 16 кА, OSM27-12-800 на 27 кВ і 12,5 кА, OSM38-12-800 та OSM38-16-800 на 38 кВ і 12,5 або 16 кА відповідно. Номінальний струм усіх моделей однаковий, 800 А. Струм вмикання на КЗ становить 40 кА для моделей на 16 кА і 31,5 кА для моделей на 12,5 кА. Імпульсна випробувальна напруга фаза–земля залежно від моделі 110, 150, 195 або 200 кВ, напруга промислової частоти 50, 60 або 70 кВ. Механічний ресурс і ресурс за номінального струму складають 30 000 циклів, маса трифазного бака 100, 109 або 150 кг.

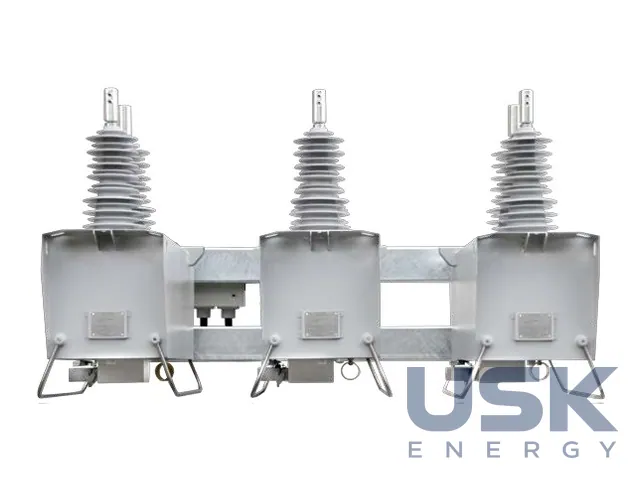

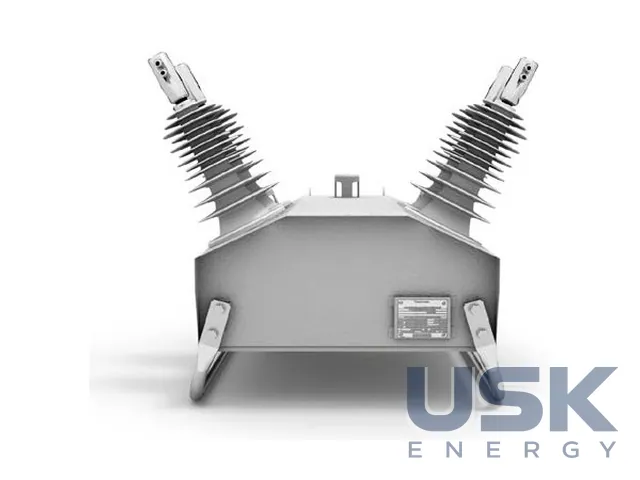

У стандартну комплектацію входять три вбудовані трансформатори струму і шість давачів напруги з боку джерела та з боку навантаження. Тому двонапрямлена робота, контроль синхронізму та автоматика доступні без додаткових опцій. Виконання з узгодженими ТС дає чутливість захисту від замикань на землю 0,2 А. Архітектуру випускають у чотирьох варіантах: трифазний зі спільним приводом для трипровідних мереж, двофазний для двопровідних однофазних ліній, однофазний для мереж SWER і трифазний з пофазним керуванням Single Triple для чотирипровідних ПЛ.
Запатентована конструкція з відведенням газів внутрішньої дуги, підтверджена типовими випробуваннями, спрямовує енергію дуги вгору, убік від персоналу. Є функція Hot Line Tag, механічне блокування вимкнення, пов'язане безпосередньо з механізмом бака, та здвоєні мікровимикачі покажчика положення.

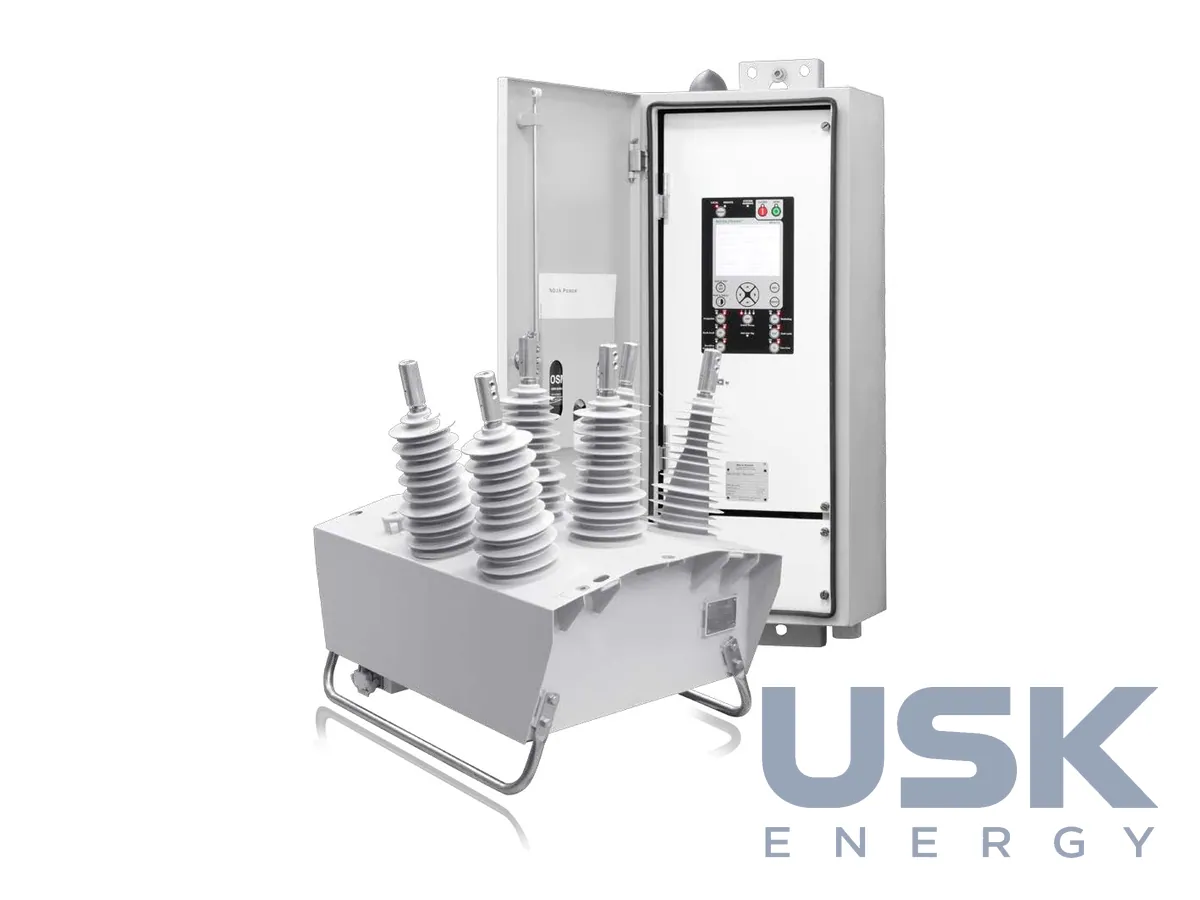

Керує реклоузером шафа серії RC, з'єднана броньованим екранованим кабелем завдовжки від 4 до 20 м із роз'ємами IP65. Апарат застосовують як підстанційний вимикач, для приєднання генерації та ВДЕ, захисту гірничого обладнання, у схемах АВР і Smart Grid, у мобільних розподільних пристроях і на переході з кабельної лінії на повітряну. Робоча температура від −40 до +55 °C, висота встановлення до 3000 м, понад 1000 м з поправкою за ANSI C37.60-2012.
Технічні характеристики
| Найбільша робоча напруга | 15,5 / 27 / 38 кВ |
|---|---|
| Номінальний струм | 800 А |
| Номінальний струм відключення КЗ | 16 кА (OSM15, OSM38-16); 12,5 кА (OSM27, OSM38-12) |
| Струм вмикання на КЗ (пік) | 40 кА (моделі на 16 кА); 31,5 кА (моделі на 12,5 кА) |
| Механічний ресурс / за повного навантаження | 30 000 циклів |
| Імпульсна витримувана напруга фаза–земля | 110 / 150 / 195 / 200 кВ |
| Випробувальна напруга промислової частоти | 50 / 60 / 70 кВ |
| Давачі | 3 трансформатори струму, 6 давачів напруги |
| Виконання за фазами | трифазне, двофазне, однофазне (SWER), Single Triple |
| Діапазон робочих температур | від −40 до +55 °C |
| Висота встановлення | до 3000 м |
| Маса бака (трифазний) | 100 / 109 / 150 кг |
| Строк служби | 30 років |
Запит ціни та строку поставки
OSM — вакуумний реклоузер із твердою ізоляцією, 15,5 / 27 / 38 кВ, 800 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 21 00 00 |
|---|---|
| HS, 6 знаків | 8535 21 |
| CN (ЄС) | 8535 21 00 |
| HTSUS (США) | 8535 21 00 00 |
| Митний тариф КНР | 8535 21 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають реклоузер OSM?
Моделі OSM15, OSM27 і OSM38 розраховано на найбільшу робочу напругу 15,5, 27 і 38 кВ. Номінальний струм усіх виконань 800 А, струм відключення КЗ 12,5 або 16 кА.
Які виконання за фазами доступні?
Трифазне зі спільним приводом, двофазне, однофазне для мереж SWER і трифазне з пофазним керуванням Single Triple для чотирипровідних ПЛ.
Чи потребує OSM обслуговування в експлуатації?
Вакуумне дугогасіння й тверда ізоляція без оливи та SF6 розраховані на 30 років служби без обслуговування. Механічний ресурс становить 30 000 циклів.
