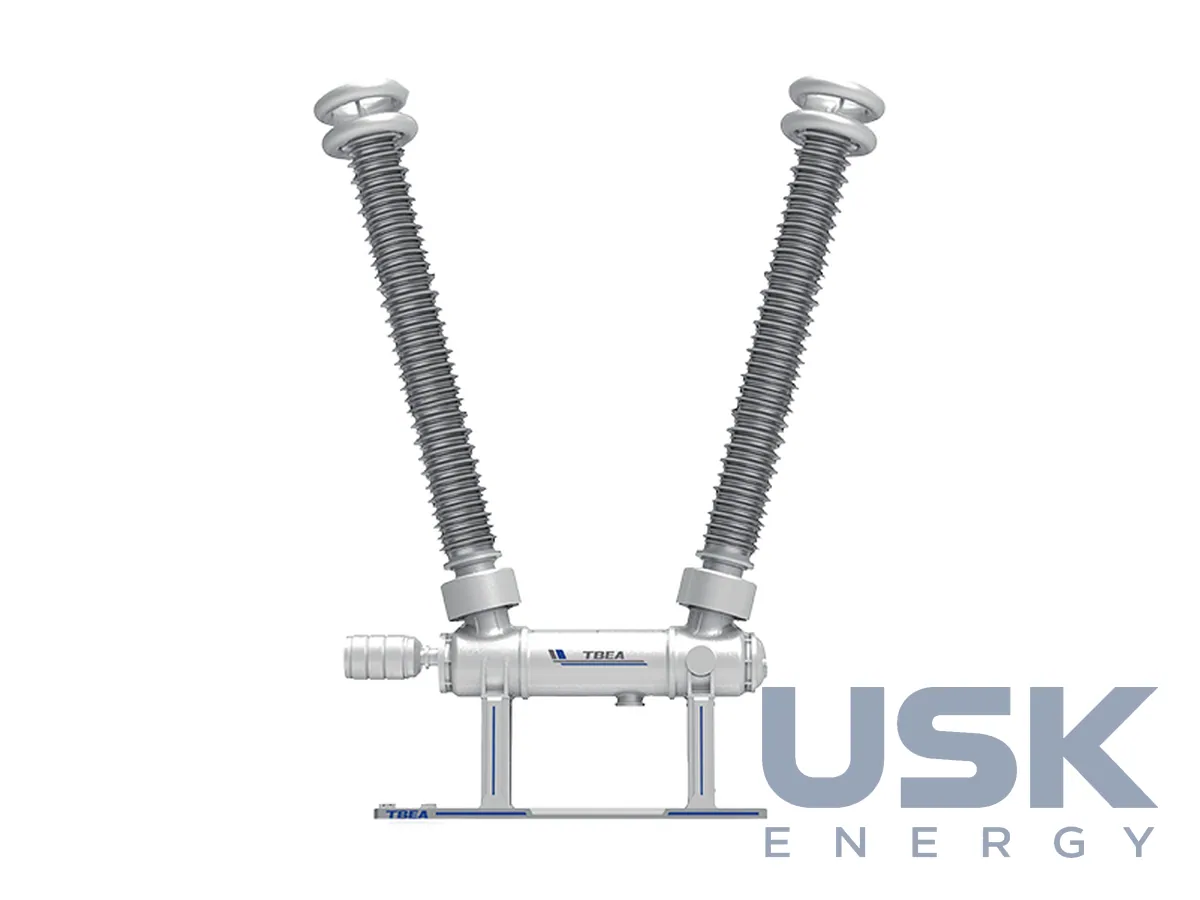

LW67 550 / 800 кВ — бакові елегазові вимикачі
LW67-550 і LW67-800 від TBEA належать до зовнішніх трифазних бакових елегазових вимикачів для ліній і підстанцій 500 і 750 кВ. Їх розробили на базі технологій КРУЕ компанії, струм вимкнення обох апаратів 63 кА. Вимикачі ставлять на ВРП підстанцій, великих ТЕС і перетворювальних підстанцій, зокрема в сейсмонебезпечних районах.
- LW67-800
- 800 кВ, 5000 А, 63 кА, LI 2100 кВ, AC 960 кВ
- LW67-550
- 550 кВ, 4000/5000 А, 63 кА / 3 с, ударний струм 171 кА, AC 740 кВ
- Склад
- вимикач, вбудовані ТС, повітряні вводи, шафа керування
- Механічний ресурс
- 10 000 операцій
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У баковому виконанні дугогасний пристрій розташовано в заземленому баку, а не на ізоляційній колоні, як у колонкових вимикачах. На вводах стоять вбудовані трансформатори струму, тому окремі ТС на підстанції не потрібні, а сейсмостійкість апарата вища. За призначенням це аналоги бакових вимикачів класу 500–750 кВ. Апарат 800 кВ працює, зокрема, на електростанції Уцайвань-Бей-1 у Чжундуні.
LW67-800(W)/Y5000-63 складається з вимикача, трансформаторів струму, повітряних вводів і шафи керування. Номінальна напруга 800 кВ, номінальний струм 5000 А, струм вимкнення 63 кА. Випробувальна напруга промислової частоти 960 кВ на землю та 960 + 462 кВ на розрив, грозового імпульсу 2100 кВ і 2100 + 650 кВ. Корпус зі сплаву алюмінію легкий, корозійностійкий і має малі втрати. Механічний ресурс до 10 000 операцій, комутаційний до 20 вимкнень повного струму КЗ. Привод гідропружинний або пружинний на вибір, робота перемикання мала, перенапруги під час увімкнення придушуються. Вимикач пройшов типові випробування за GB і DL та відповідає вимогам IEC.
LW67-550(W)/Y4000, 5000-63 створено для мереж 500 кВ на власній інтелектуальній власності TBEA. Номінальний струм 4000 або 5000 А, струм термічної стійкості 63 кА протягом 3 с, ударний струм 171 кА, випробувальна напруга промислової частоти 740 кВ на землю та 740 + 318 кВ на розрив. Апарат пройшов усі типові випробування за IEC і відповідає максимальним вимогам національних стандартів Китаю. Вимикальна здатність висока, рівень шуму низький, конструкція компактна, шафа керування трифазна, параметри стабільні під час тривалої експлуатації.
Обидва вимикачі можна доповнити системами онлайн-моніторингу та засобами інтелектуального обслуговування для цифрових підстанцій. Типове місце встановлення ВРП 500 і 750 кВ підстанцій та електростанцій, особливо там, де потрібні вбудовані трансформатори струму або висока сейсмостійкість. Апарати працюють на лініях, що передають велику потужність на далекі відстані між енергосистемами. LW67-800 входить до апаратів керування й захисту ліній надвисокої напруги, а параметри LW67-550, за даними виробника, відповідають міжнародному рівню.
Технічні характеристики
| LW67-800 | 800 кВ, 5000 А, 63 кА, LI 2100 кВ, AC 960 кВ |
|---|---|
| LW67-550 | 550 кВ, 4000/5000 А, 63 кА / 3 с, ударний струм 171 кА, AC 740 кВ |
| Склад | вимикач, вбудовані ТС, повітряні вводи, шафа керування |
| Механічний ресурс | 10 000 операцій |
| Комутаційний ресурс | 20 вимкнень струму КЗ |
| Привод | гідропружинний або пружинний |
| Корпус | алюмінієвий сплав |
| Випробування | типові за IEC |
Запит ціни та строку поставки
LW67 550 / 800 кВ — бакові елегазові вимикачі. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 29 00 00 |
|---|---|
| HS, 6 знаків | 8535 29 |
| CN (ЄС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 80 |
| Митний тариф КНР | 8535 29 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначено вимикачі LW67?
LW67-550 ставлять у мережах 500 кВ, LW67-800 у мережах 750 кВ. Обидва працюють на ВРП підстанцій і електростанцій.
Який ресурс має вимикач LW67-800?
Механічний ресурс до 10 000 операцій, комутаційний до 20 вимкнень повного струму КЗ 63 кА.
Чим баковий вимикач відрізняється від колонкового?
Дугогасний пристрій розміщено в заземленому баку, а на вводах стоять вбудовані трансформатори струму. Окремі ТС не потрібні, сейсмостійкість вища.
