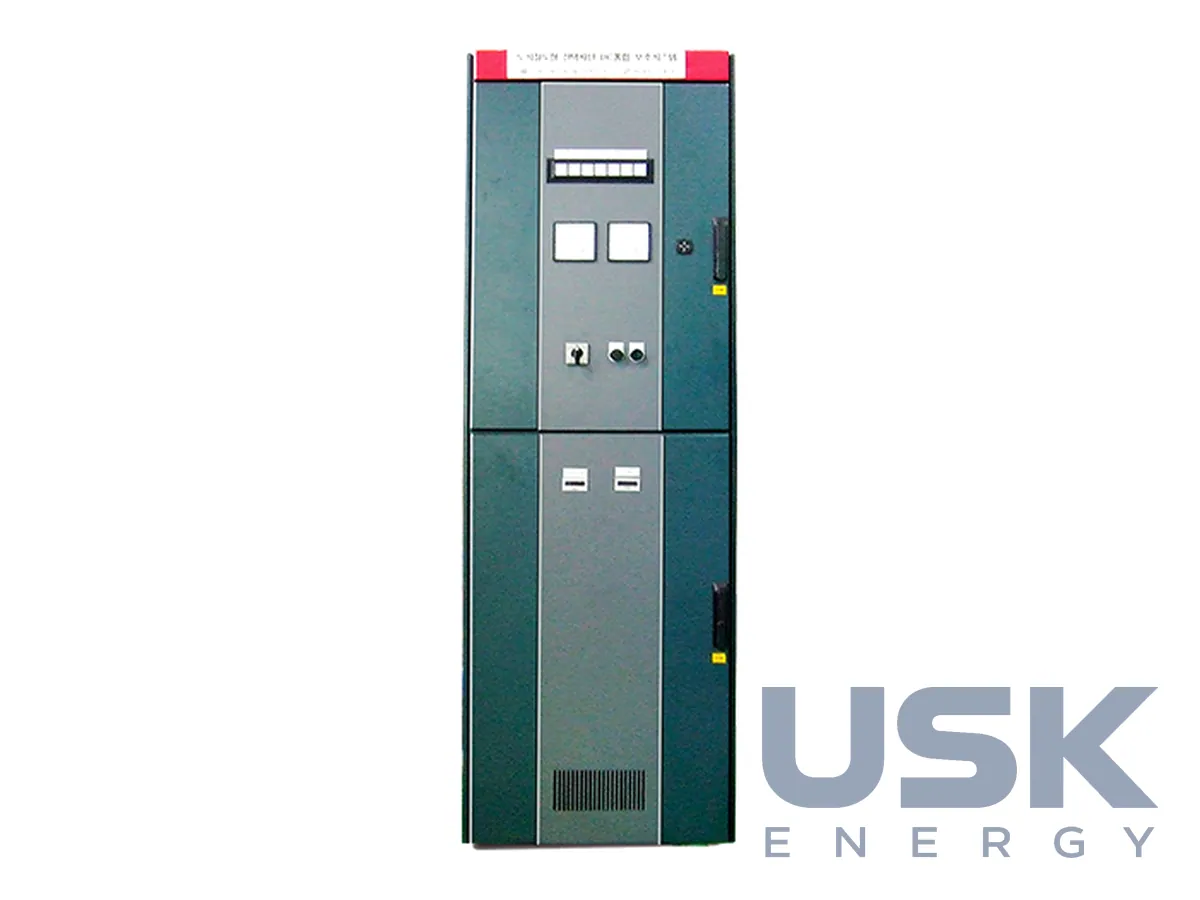

ETOVPD22 — пристрій обмеження напруги рейок (VLD) для тягових мереж 750/1500 В
ETOVPD22 — пристрій обмеження напруги рейок для тягових мереж постійного струму 750 і 1500 В. Контактор і тиристори замикають рейку на землю, коли напруга перевищує допустиму. Апарат захищає персонал і пасажирів на підстанціях, платформах і в депо.
- Номінальна напруга
- 1500 / 750 В DC
- Максимальна напруга
- 1800 / 900 В
- Діапазон захисту
- контактор DC 25–300 В (крок 1 В, 0–1000 с); тиристори DC 300–1000 В миттєво
- Спрацювання
- мікросекундне шунтування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пристрій обмеження напруги ETOVPD22 (Voltage Limiting Device, VLD) ставлять у тягових мережах постійного струму, щоб потенціал рейок не піднімався до значень, небезпечних для персоналу й пасажирів. Захисні функції виконано за нормами безпеки людей KS C IEC 62128-1, напруга рейки відносно землі утримується в безпечному діапазоні. Типові місця встановлення: тягові підстанції, пасажирські платформи метрополітенів, трамвайних і залізничних систем постійного струму, депо.
Коли напруга перевищує допустиму, пристрій замикає рейкове коло на землю. При малих перенапругах спрацьовує контактор з витримкою часу, при великих силові тиристори (SCR) шунтують коло миттєво, за мікросекунди. Таке розділення відповідає характеристиці безпечного впливу струму на людину. Модулі вимірювання, захисту, керування та звʼязку зведено в одну систему, тому VLD взаємодіє із захистом тягового електропостачання і виконує повторне ввімкнення, тобто розмикання шунта, під керуванням модуля ETCPU200. Після зникнення перенапруги шунт розмикається, і рейкове коло повертається до нормальної роботи ізольованим від землі.
ETOVPD22 містить два комплекти шунтувальних пристроїв, у кожному двонапрямлені тиристорні модулі ввімкнено паралельно з контакторами. Модуль ETCPU200 обʼєднує драйвер тиристорів, ТС і ТН, модулі вимірювання, захисту, керування та звʼязку. Контактор має високу механічну зносостійкість, тиристори швидкодійні. Компоненти сумісні з апаратами тих самих номіналів і стандартів, обслуговування нескладне. Габарити змінюють за погодженням з виробником, за потреби додають обмежувач перенапруг.
Номінальна напруга мережі 1500 і 750 В DC, максимальна 1800 і 900 В. За таблицею виробника номінальний струм 1250 А, струм короткочасної стійкості 50 кА протягом 250 мс. Контактор захищає в діапазоні DC 25–300 В з кроком 1 В і витримкою 0–1000 с, тиристори в діапазоні DC 300–1000 В спрацьовують миттєво. Оперативна напруга 110 В DC / 220 В AC, максимальний ресурс 1,5 млн операцій, ступінь захисту IP41. Пристрій відповідає IEC 61992-6, EN 50123-6, KS C IEC 62128-1 та EN 50122-1.
Технічні характеристики
| Номінальна напруга | 1500 / 750 В DC |
|---|---|
| Максимальна напруга | 1800 / 900 В |
| Діапазон захисту | контактор DC 25–300 В (крок 1 В, 0–1000 с); тиристори DC 300–1000 В миттєво |
| Спрацювання | мікросекундне шунтування |
| Ресурс | 1,5 млн операцій |
| Ступінь захисту | IP41 |
| Склад | 2 комплекти двонапрямлених тиристорних модулів з контакторами; модуль ETCPU200 |
| Стандарти | IEC 61992-6, EN 50123-6, KS C IEC 62128-1, EN 50122-1 |
Запит ціни та строку поставки
ETOVPD22 — пристрій обмеження напруги рейок (VLD) для тягових мереж 750/1500 В. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 00 80 |
| Митний тариф КНР | 8535 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як працює захист при різних рівнях перенапруги?
У діапазоні DC 25–300 В рейку на землю замикає контактор з витримкою 0–1000 с. При напрузі DC 300–1000 В тиристори шунтують коло миттєво.
Яким стандартам відповідає ETOVPD22?
Пристрій відповідає IEC 61992-6, EN 50123-6, KS C IEC 62128-1 та EN 50122-1.
Який ресурс і ступінь захисту має пристрій?
Максимальний ресурс 1,5 млн операцій, ступінь захисту IP41. Оперативна напруга 110 В DC або 220 В AC.
